Плагин ТЕХНОНИКОЛЬ для Revit

Плагин ТЕХНОНИКОЛЬ - это программная надстройка для Revit, предназначенная автоматизировать процессы проектирования, связанные с применением строительных материалов и ограждающих конструкций.

Плагин включает в себя следующие группы инструментов:

• BIM - библиотека ТЕХНОНИКОЛЬ
• Теплотехнический расчет
• Построение уклонов на плоской кровле
• Расчет материалов на примыкания
• Вспомогательные инструменты для проектирования

Библиотека плагина

Библиотека плагина включает все решения компании ТЕХНОНИКОЛЬ, разработанные для Revit.

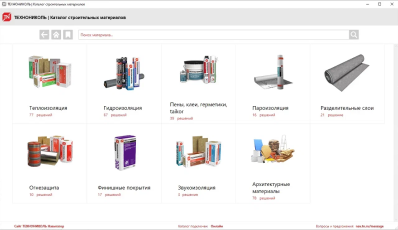

Каталог материалов

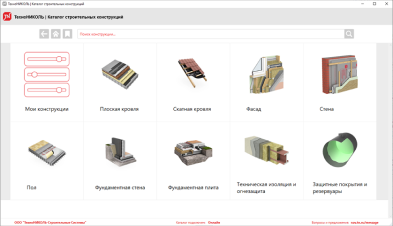

Каталог строительных систем

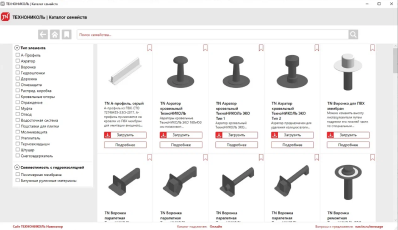

Каталог семейств комплектации

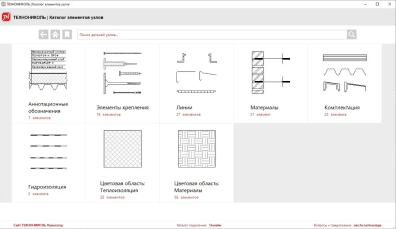

Каталог чертежей и элементов узлов

Видео

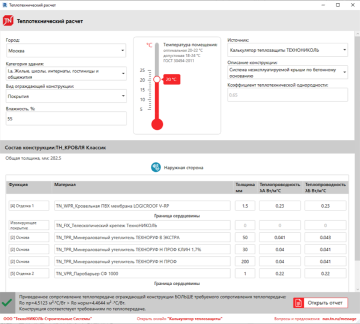

Теплотехнический расчет

Расчет теплозащиты позволяет рассчитать толщину утеплителя в ограждающих конструкциях

• В расчете учтены требований СНиП 23-02-2003, СП50.13330 и СП 131.13.330
• Пользователь может выполнить расчет с любыми семействами многослойных конструкций
• Возможно настроить значения теплопроводности для любых материалов проекта и использовать их в расчете
• Вывод подробного отчета в ".docx" формате.

Видео

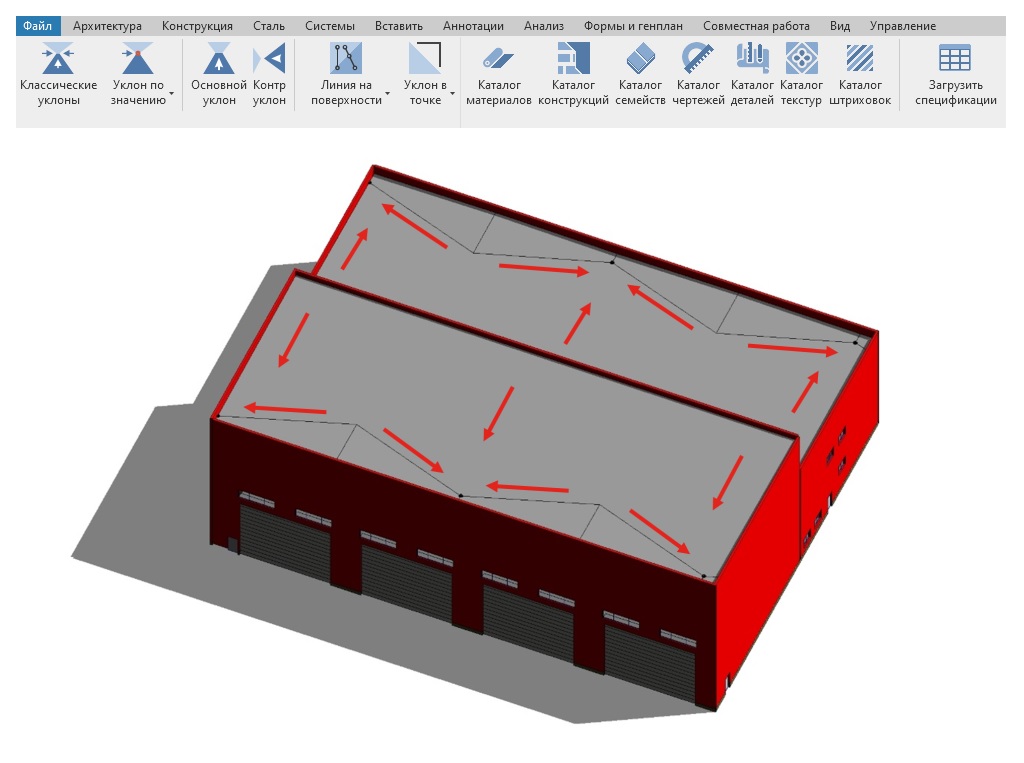

Построение уклонов из клиновидной изоляции

Инструмент позволяет автоматически строить уклоны из клиновидной теплоизоляции на плоской кровле и перекрытии. Для построения, пользователю доступны следующие команды:

• Создания основного уклона
• Создания контруклона к воронкам
• Инструменты по подготовке контура кровли к построению уклонов: "Линия на поверхности" и "Разделить плиту, кровлю"

Видео

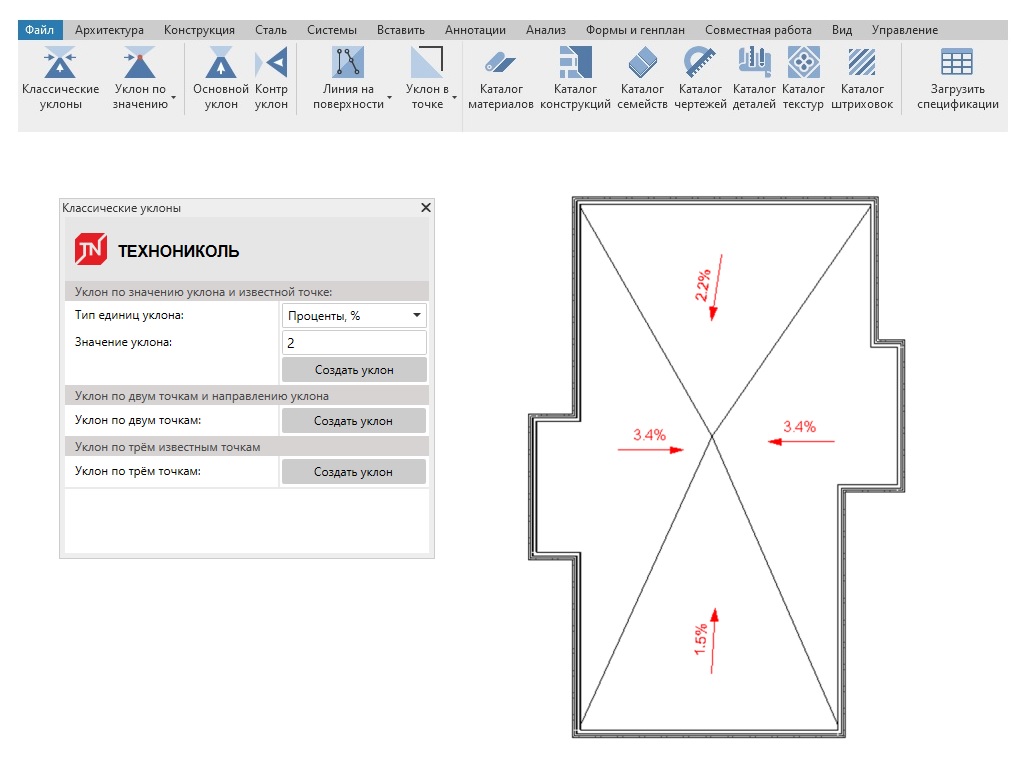

Построение уклонов из керамзита

Инструмент позволяет создавать уклоны на гранях кровель и перекрытий с любой величиной уклона и направлением. Построение уклонов выполняется двумя командами:

• Уклон по величине уклона и известной точке
• Уклон по двум точкам и направлению уклона

Пользователям доступна отдельная dock-панель по работе с уклонами.

Видео

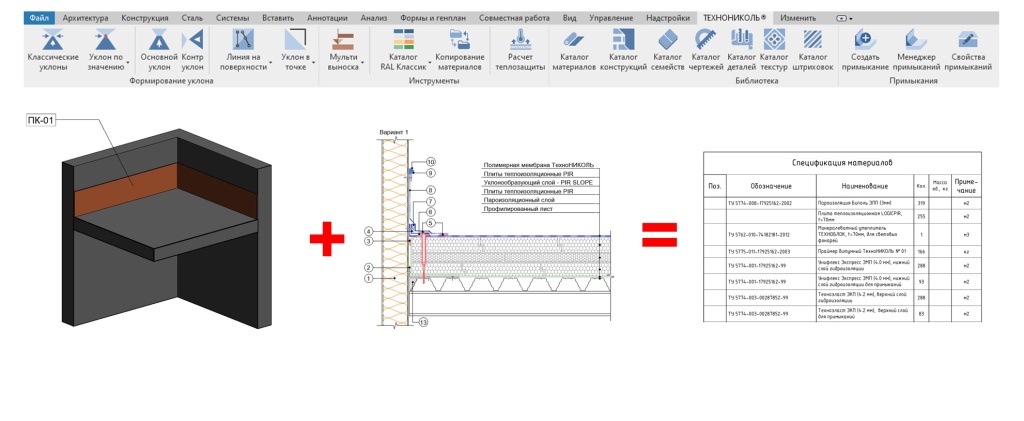

Расчет материалов на примыканиях

Инструмент позволяет выполнить точный расчет материалов, необходимый для устройства примыканий, не создавая при этом дополнительные элементы примыкания в 3D-модели. Для расчета материалов используется связка между упрощенной модели примыкания (семейство профиля) и чертежного вида, созданного с помощью семейств элементов узлов.

Видео

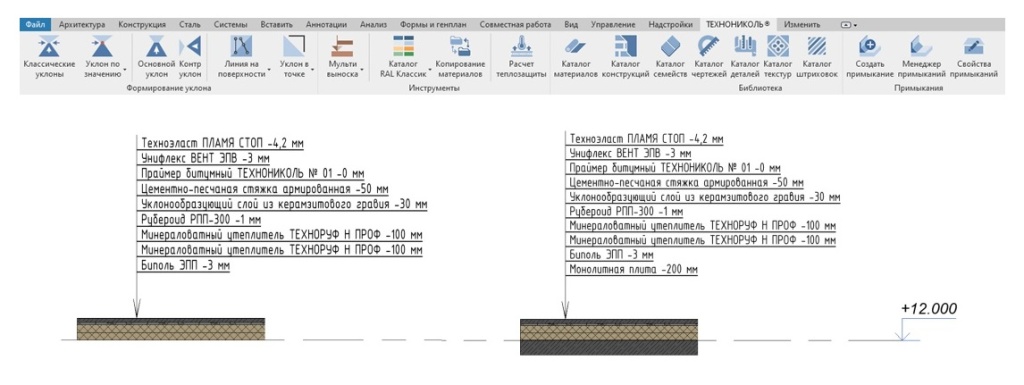

Выноска многослойной конструкции

Инструмент позволяет размещать выносные надписи к многослойным конструкциям в соответствии с ГОСТ 21.504-2016

• Выноска работает с текстовыми параметрами материала. При необходимости, в настройках выноски можно сменить параметр, который отвечает за название материала в выноске
• Пользователь может размещать выноску как для одной конструкции так и сразу для нескольких (максимум 20 материалов в 1 выноске)
• Обновление значений параметров (имя и толщина слоя) в выноске происходит автоматически

Видео

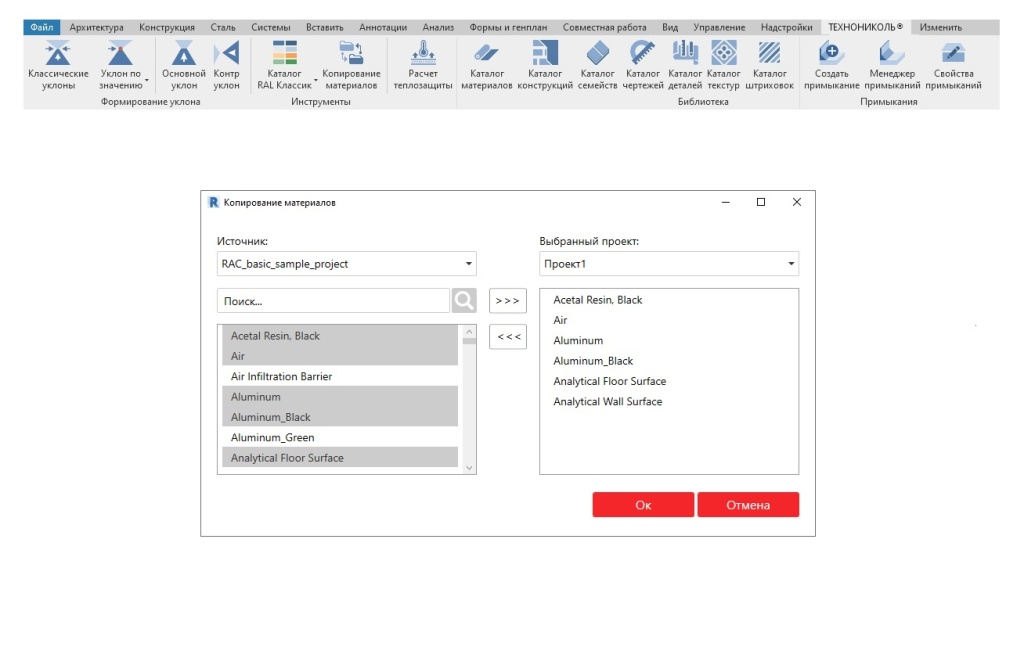

Копирование материалов

Инструмент позволяет копировать материалы из одного проекта в другой

• Пользователю необходимо выбрать проект, из которого необходимо скопировать материалы и проект для вставки.
• Разрешено копировать одновременно несколько материалов.
• Копируются все параметры материалов (включая параметры проекта), его значения и настройки отображения графики.

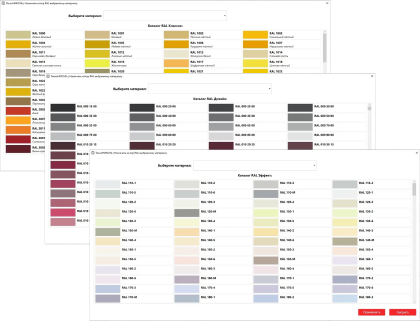

Каталог цветов RAL

Каталог RAL позволяет назначать материалам проекта цвет, согласно RAL color space system.В плагине доступны каталоги:

• RAL CLASSIC
• RAL EFFECT
• RAL DESIGN

После назначения цвета материалу по системе RGB, он будет добавлен в параметрах материала на вкладках Представление и Графика. В поле "Комментарий" будет добавлен номер цвета

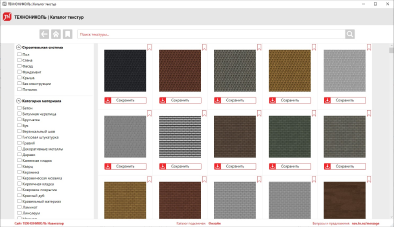

Каталог текстур

Каталог включает в себя более 400 бесшовных текстур строительных материалов

• Текстуру можно скачать на ПК пользователя и далее, через стандартные инструменты Revit, назначить выбранному материалу в проекте
• Текстурам добавлены фильтры по категории систем и материалов для более быстрого поиска нужного элемента

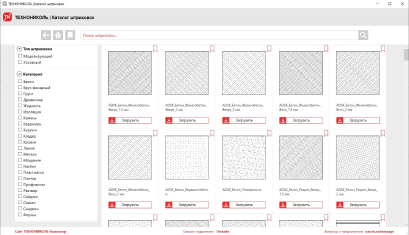

Каталог штриховок

В каталоге представлено более 160 элементов штриховок

• Штриховки разделены на типы "Условный" и "Моделирующий"
• Список штриховок взят из ADSK-шаблона АР
• Для удобства поиска добавлен фильтр по категории и типу штриховки
