Представленная база ассистентов содержит строительные системы компании ТЕХНОНИКОЛЬ: кровли, полы, фундаменты, тех. изоляцию и пр. Базы разработаны в 2012 версии Allplan.

Каталог выполнен в виде нескольких файлов:

• АССИСТЕНТЫ_КАТАЛОГ СИСТЕМ_ТЕХНОНИКОЛЬ (*.nagd):
  • СТАРТОВАЯ СТРАНИЦА (*.nas);
  • ПЛОСКИЕ КРЫШИ (*.nas).
  • ФАСАДЫ (*.nas).
  • СКАТНЫЕ КРЫШИ (*.nas).
  • ПОЛЫ (*.nas).
  • ФУНДАМЕНТЫ (*.nas).

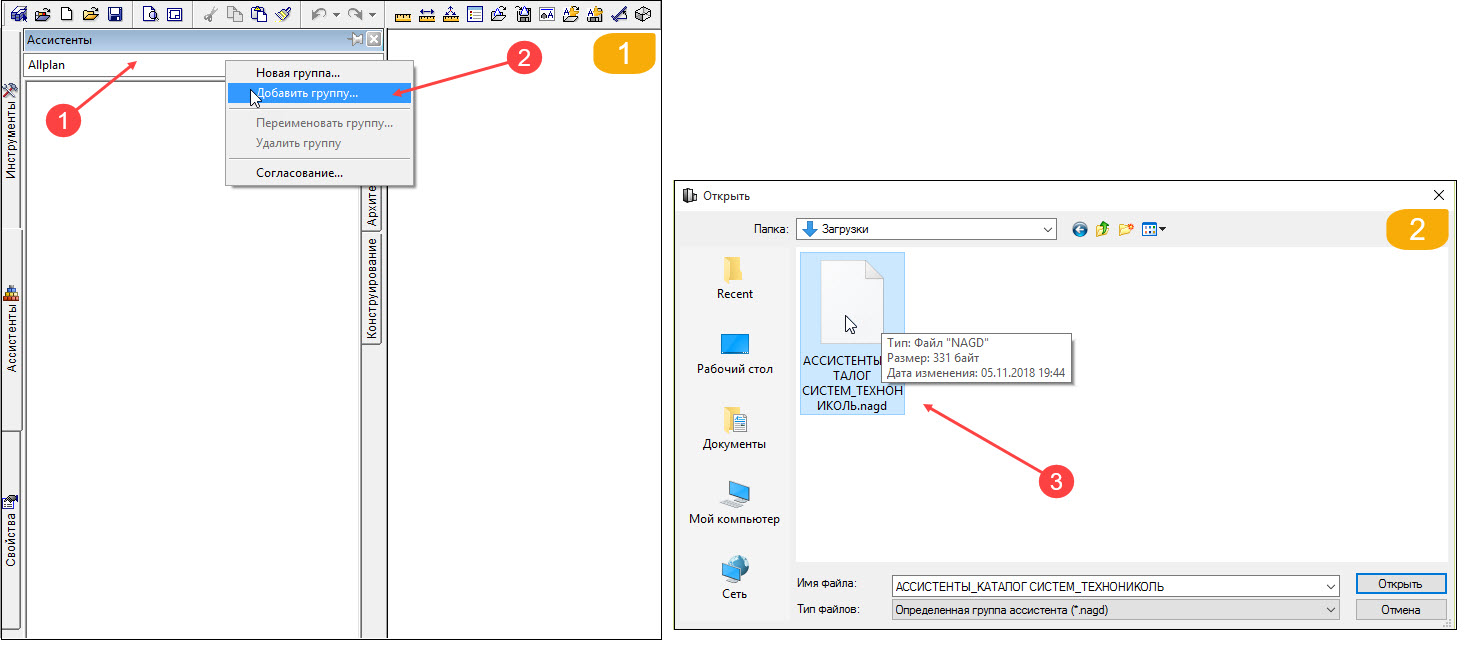

Для того, чтобы использовать данный каталог, пользователю необходимо открыть панель АССИСТЕНТЫ и добавить, скачанные файлы для дальнейшей работы (рис. 1).

Каталог систем Allplan

Рисунок 1

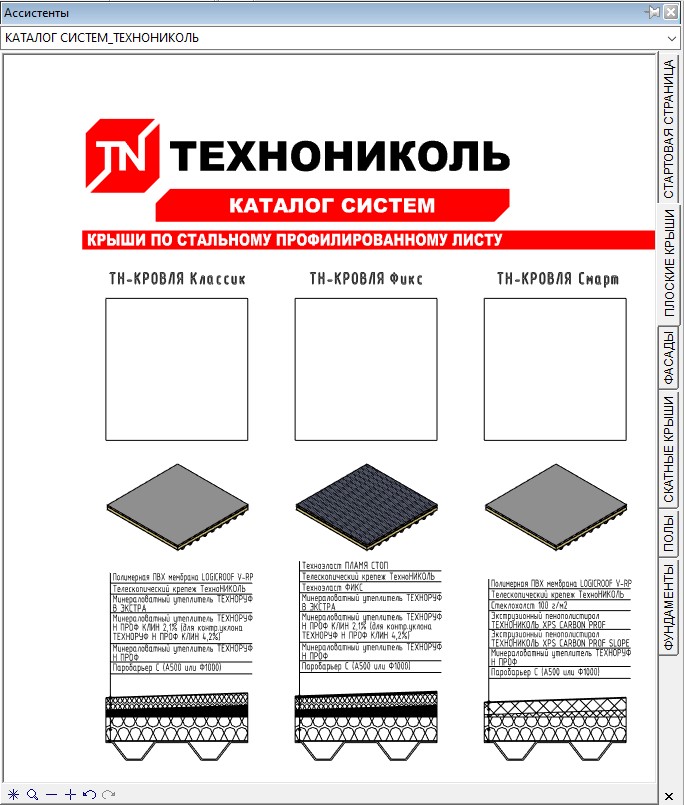

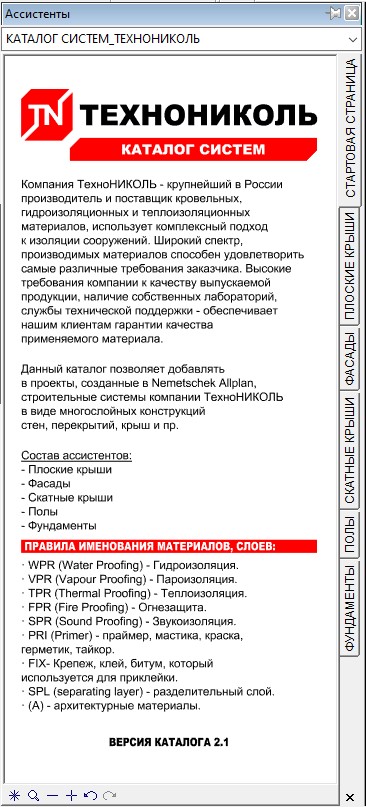

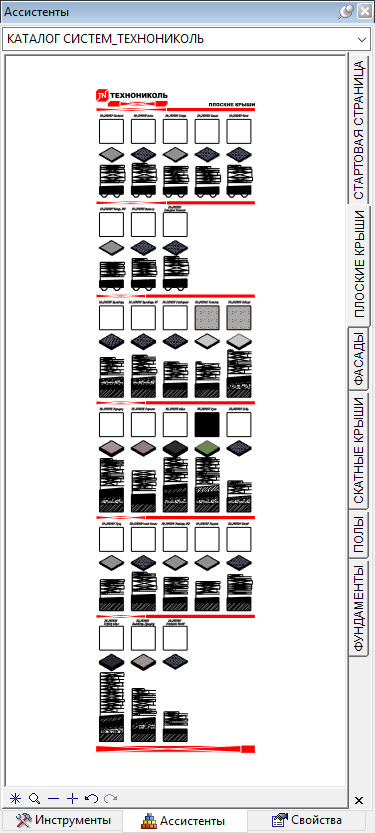

После загрузки появятся несколько страниц. Первая (СТАРТОВАЯ СТРАНИЦА) (Рис. 2) несет информативный характер, а вторая и последующие (ПЛОСКИЕ КРЫШИ) (Рис. 3) – каталог плоских крыш, фасадов, скатных крыш, полов, фундаментов.

Каталог систем Allplan

Рисунок 2

Каталог систем Allplan

Рисунок 3

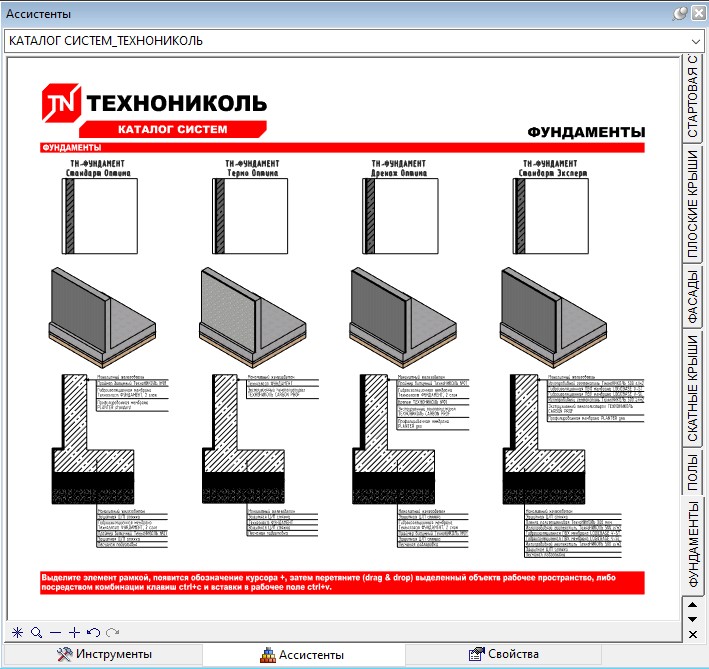

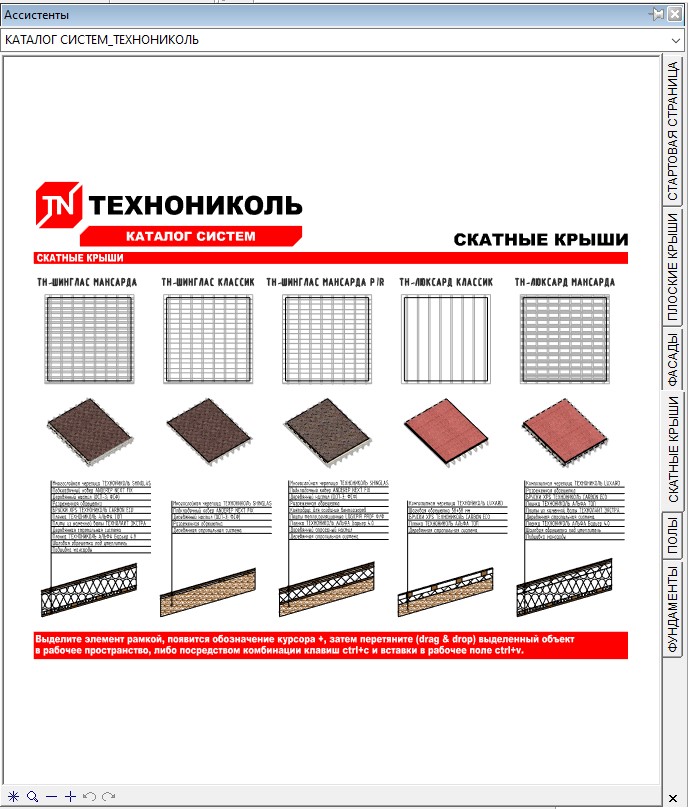

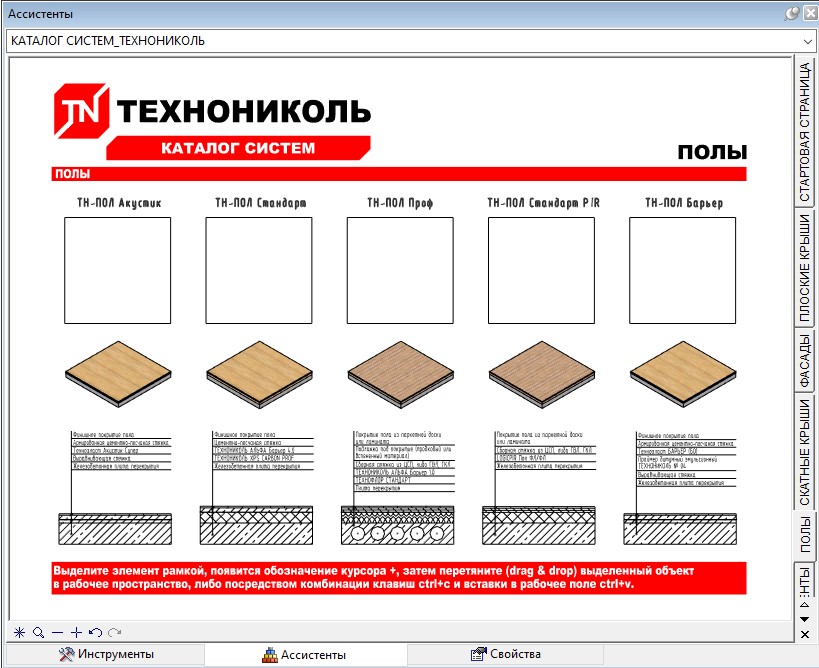

Каталог содержит 26 систем, которые в свою очередь делятся по типам: крыши по профильному листу (пример на рис.4) и с бетонным основанием. Так же имеются 6 типов фасадов (рис 4.1), 5 типов скатных крыш (рис. 4.2), 5 типов полов (рис.4.3), 4 типа фундаментов (рис.4.4).

Каталог систем Allplan

Рисунок 4

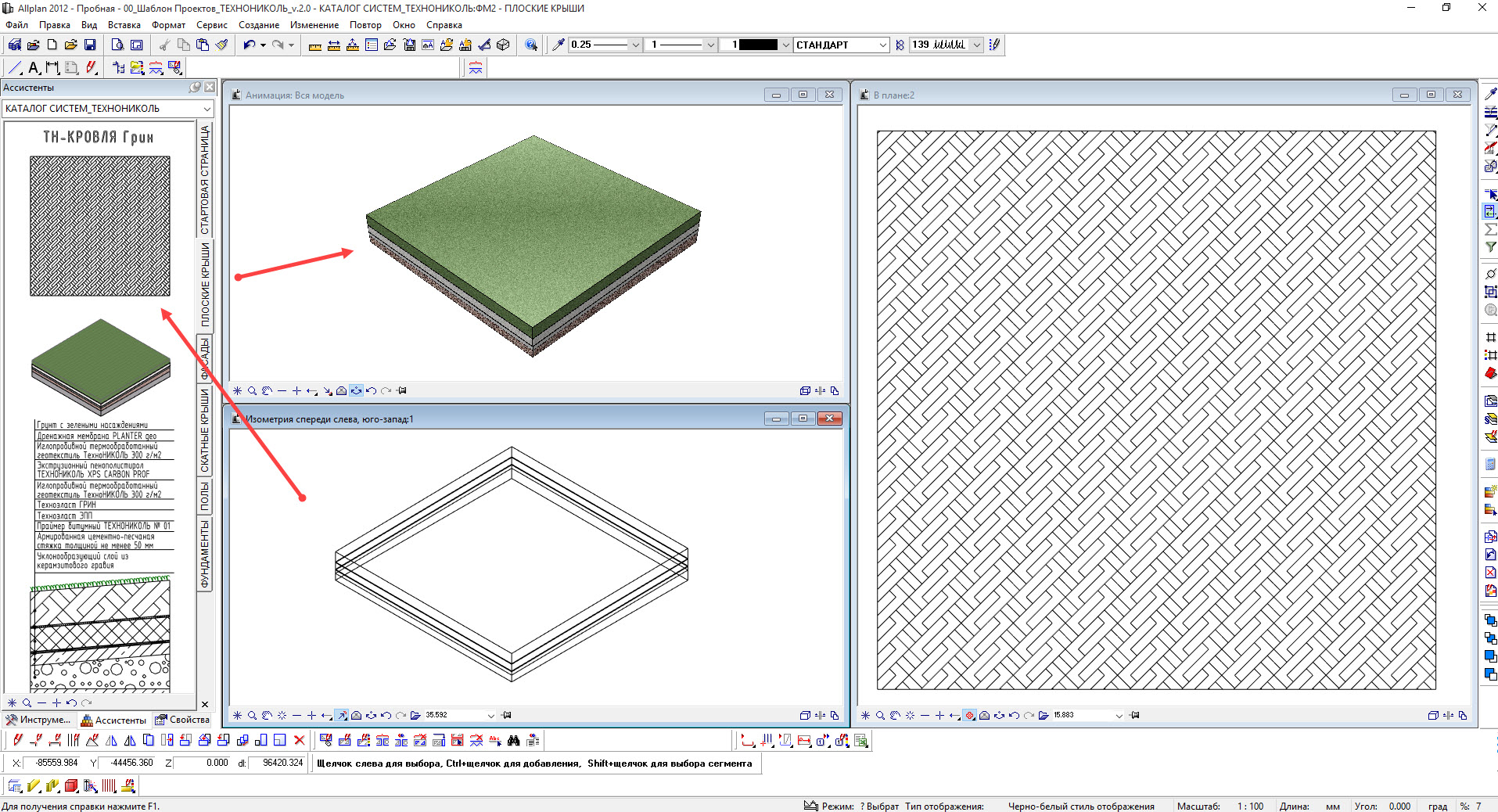

Структура системы состоит из – названия системы, многослойной конструкции из перекрытия (вид сверху), то что необходимо выбирать и копировать, снятого слепка 3D (визуальное представление) и описания системы.

Пользователь может выбрать подходящую систему и перенести в пространство модели, для дальнейшего использования. Аналогичным образом можно заимствовать другие системы из каталога.

Каталог систем Allplan

Рисунок 4.1

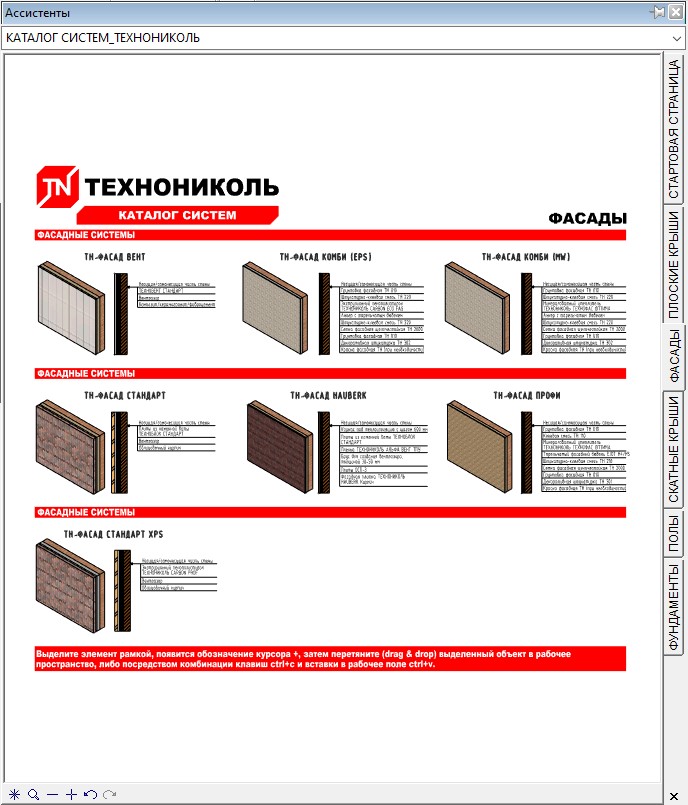

Фасадная система выполнена с помощью многослойных конструкций стен. Имеется ограничение в 5 слоев:

Каталог систем Allplan

Рисунок 4.2

Каталог систем Allplan

Рисунок 4.3

Каталог систем Allplan

Рисунок 4.4

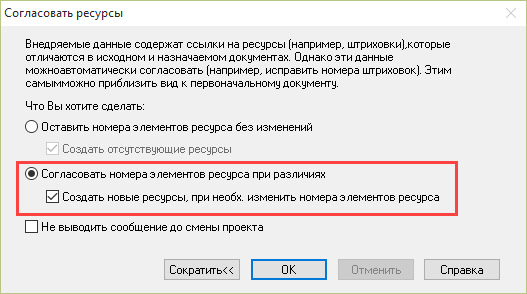

Если у пользователя в результате переноса/копирования системы всплывает окно (рис. 4.5), то необходимо выбрать создание новых ресурсов:

Каталог систем Allplan

Рисунок 4.5

Следует учитывать, что основание (профильный лист/железобетонное перекрытие, деревянный настил) разрабатывается в проекте, с учетом исходных данных по проекту (рис. 5), тем самым у пользователя уже должна быть создана конструктивная основа пирога крыши.

Каталог систем Allplan

Рисунок 5

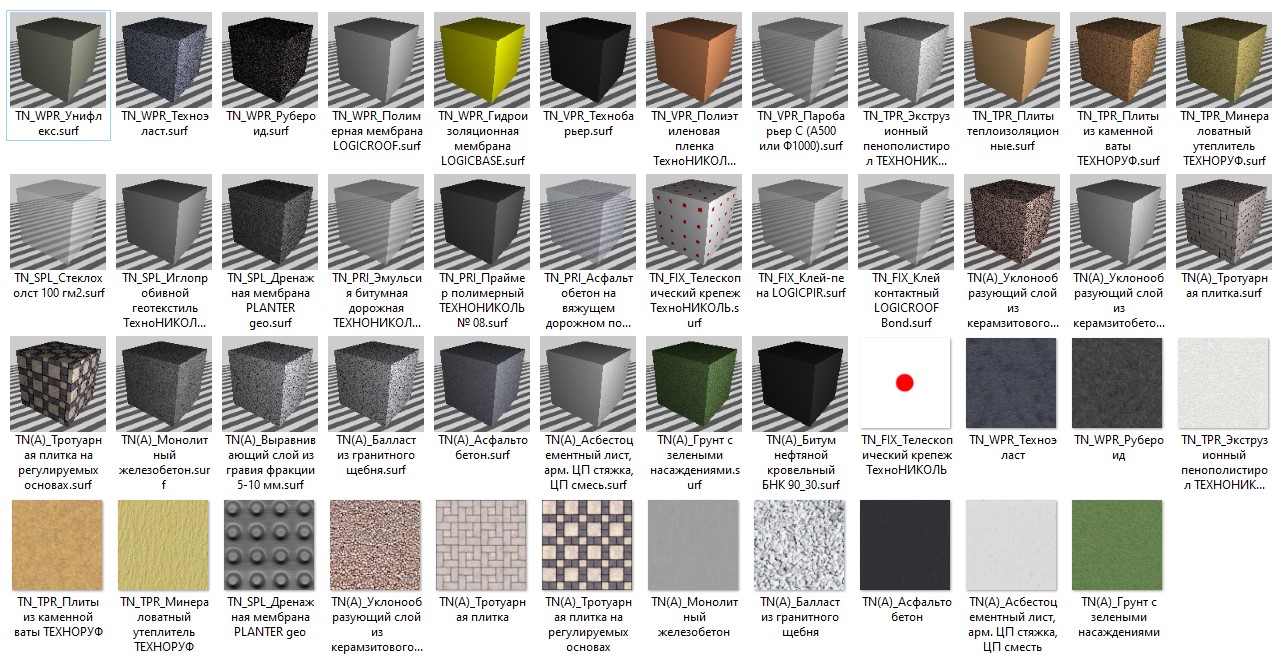

Название строительных материалов заполнено согласно следующим правилам (рис. 6):

<Поле1>_<Поле2>_<Поле3>, где:

Поле1 – код автора (TN*);

Поле2 – категория материала (см. п.1);

Поле3 –Название материала.

1. "Поле 2" - категория материала.

WPR (Water Proofing) - Гидроизоляция

VPR (Vapour Proofing) - Пароизоляция

TPR (Thermal Proofing) - Теплоизоляция

FPR (Fire Proofing) - Огнезащита

SPR (Sound Proofing) – Звукоизоляция

PRI (Primer) – праймер, мастика, краска, герметик, тайкор

FIX- Крепеж, клей, битум, который используется для приклейки

SPL (separating layer) – разделительный слой

(А) – архитектурные материалы.

Каталог систем Allplan

Рисунок 6

Также сформирована структура слоев для всех слоев конструкций (рис. 7):

Каталог систем Allplan

Рисунок 7

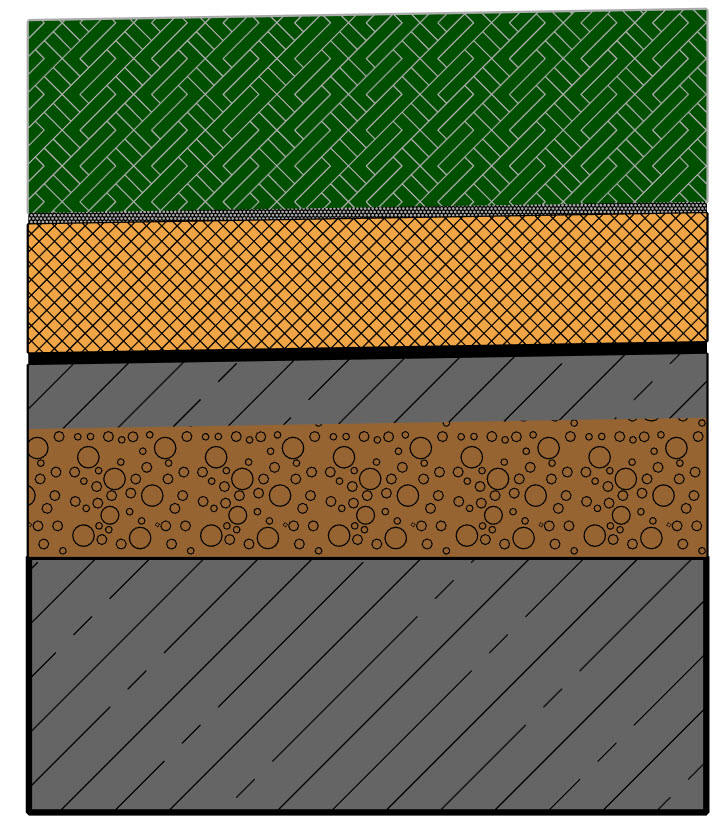

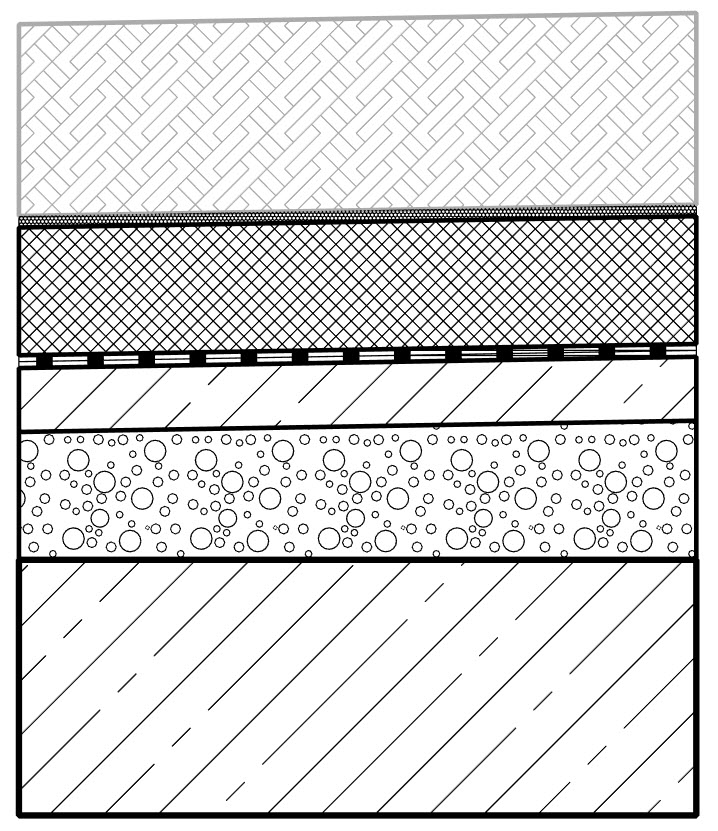

Работа с системами настроена таким образом, что пользователю доступно 3-и стиля отображения конструкций в разрезе:

1. Эскизный стиль:	2. Черно-белый стиль	3. Цветной стиль
Каталог систем Allplan	Каталог систем Allplan	Каталог систем Allplan

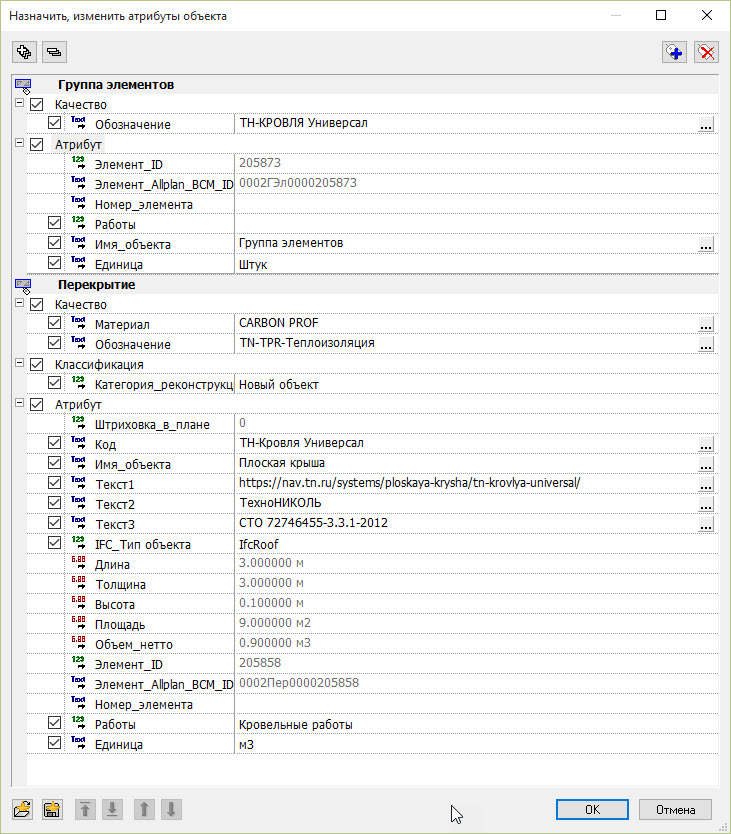

Каждая из конструкций в системе наполнена всеми необходимыми параметрами (рис. 9), для последующего снятия их и представление их в спецификации, а также экспорте в EXCEL.

Каталог систем Allplan

Рисунок 9

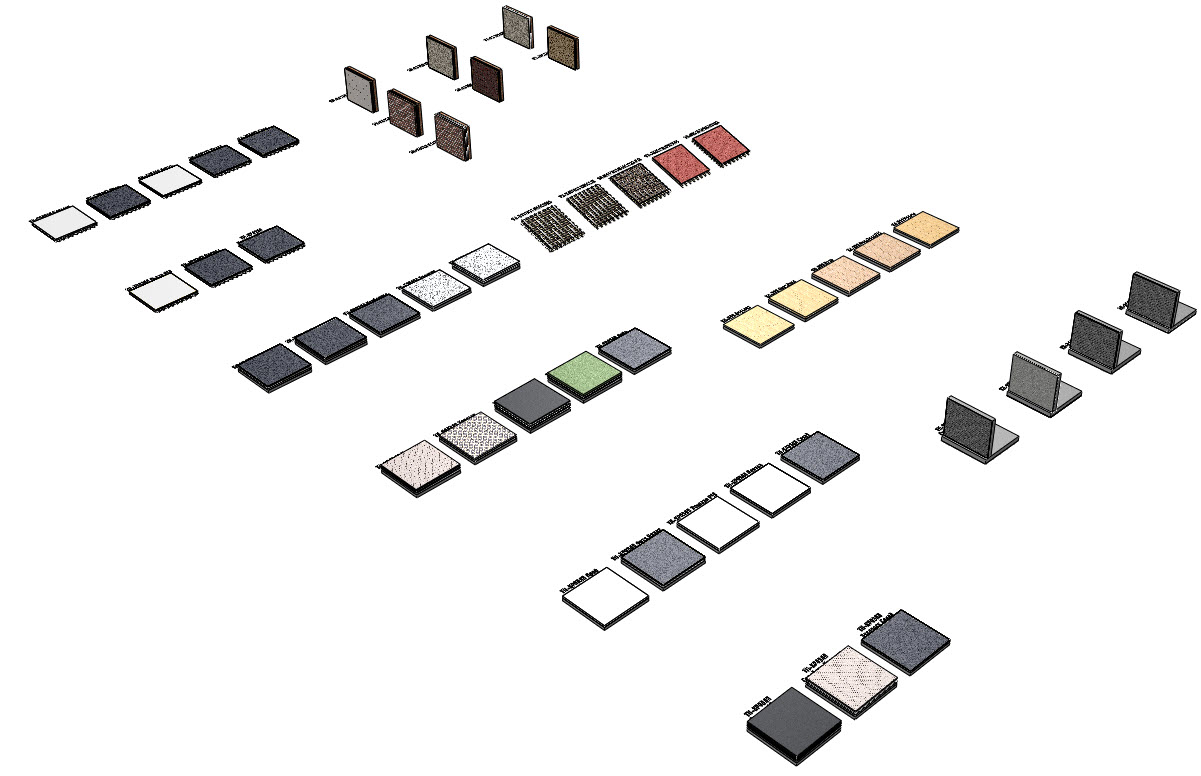

Все системы сгруппированы и настроены в 3D, а также подписаны для корректного отображения в модели.

Каталог систем Allplan

Примечание:

• Из-за ограничения слоев в основных конструктивных элементах добавлены не все слои систем, а только основные. Так же в спецификациях имеется примечания, касающееся подсчета объема/площади, в которых указано "Считать 2х".

При работе с системами, при компоновке на чертежи рекомендовано выбирать один из стилей отображения, предложенный в ассистентах.

• При моделировании пирога необходимо учитывать то, что несущая конструкция крыши должна быть смоделирована заранее, пирог ложится поверху. Но в ассистентах уже есть заранее заложенное основание.
• Данные системы рекомендовано использовать совместно с разработанными спецификациями от ТЕХНОНИКОЛЬ.
• Слои для систем были созданы с 40000 номера, для удобства пользования и не конфликтности слоев с другими шаблонами.
