Каталог систем Revit

Представленный файл каталога содержит строительные системы ТЕХНОНИКОЛЬ и включается в себя следующие категории семейств:

• Крыши плоские по стальному и деревянному основанию.
• Крыши плоские по бетонному основанию.
• Стилобаты.
• Крыши скатные.
• Чердачные перекрытия.
• Полы.
• Полы по грунту.
• Фасады и стены.
• Фундаменты.
• Техническая изоляция, огнезащита и защитные покрытия.

Каталог разработан в 19-25 версиях Autodesk Revit. Файл имеет расширение *.rvt.

При открытии файла, пользователя встречает "ТН_Стартовое окно", в котором имеются ссылки на виды, с продукцией, которая разбита по разделам (рис. 1).

Каталог систем Revit

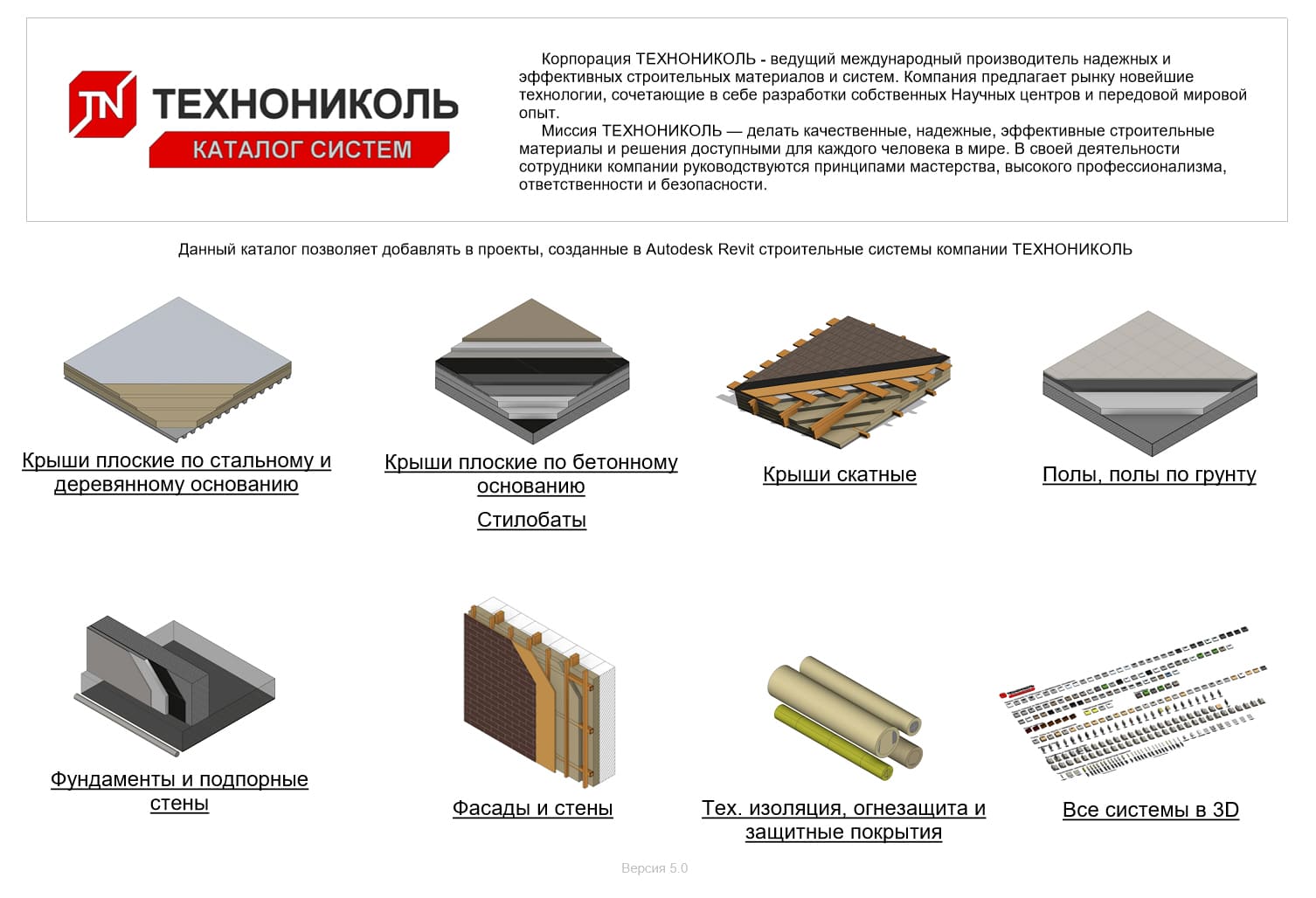

Рис. 1. Стартовое окно каталога

Через стартовое окно можно сразу попасть в выбранный раздел. Структура видов разделена по категориям семейств, как показано на рис. 2.

Каталог систем Revit

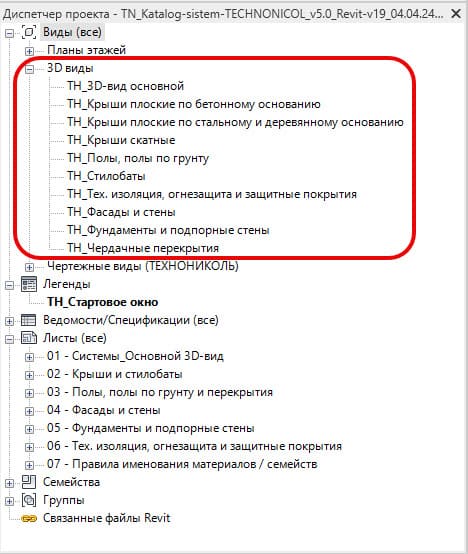

Рис. 2. Организация диспетчера проекта

Материалы можно посмотреть в "диспетчере материалов", как показано на рис. 3, либо загрузить в проект отдельную библиотеку материалов ТЕХНОНИКОЛЬ.

Каталог систем Revit

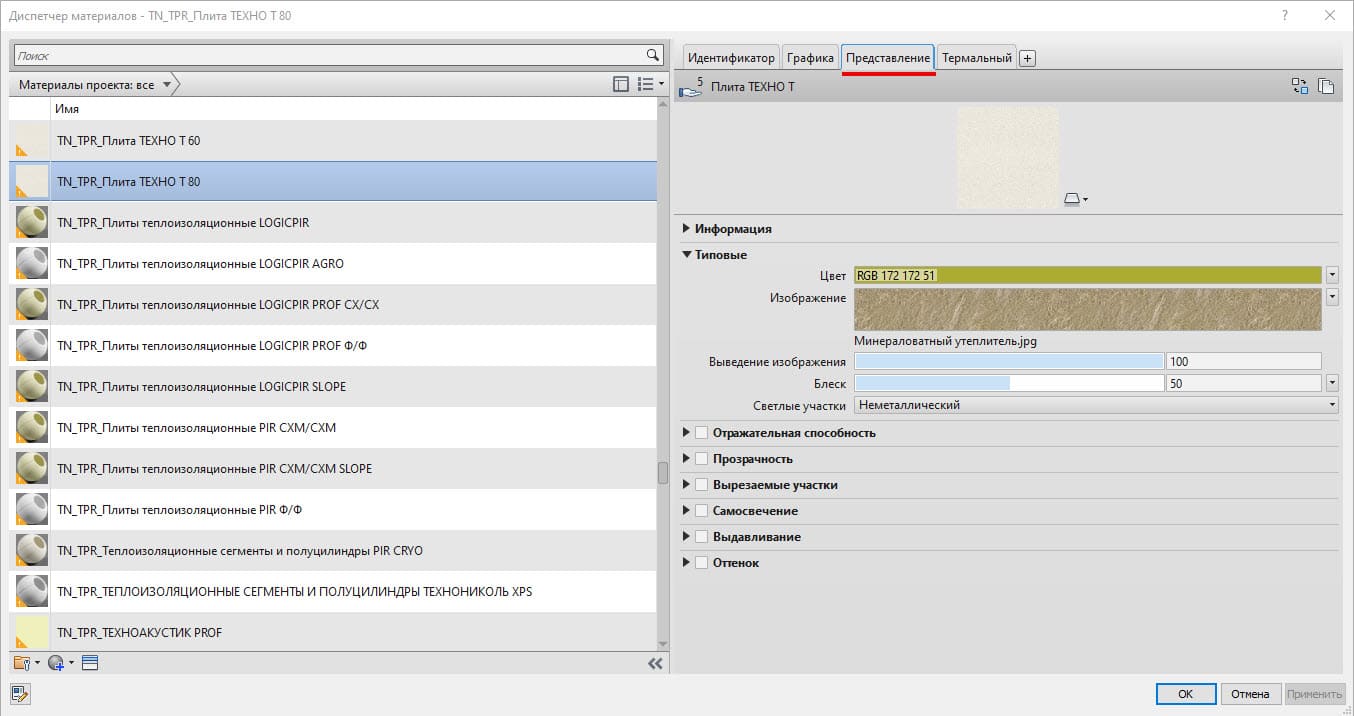

Рис. 3. Библиотека материалов

Все наименования материалов имеют префикс "TN", для группировки в списке материалов проекта, в котором будут размещены. Далее следует шифр категории (класса) материала:

• TPR (Thermal Proofing) - Теплоизоляция;
• SPR (Sound Proofing) - Звукоизоляция;
• PRI (Primer) - Праймер, мастика, краска, герметик, клей, taikor;
• WPR (Water Proofing) - Гидроизоляция;
• VPR (Vapour Proofing) - Пароизоляция;
• SPL (Separating Layer) - Разделительный слой, защитный слой;
• FPR (Fire Proofing) - Огнезащита;
• FIN (Finish) - Финишное покрытие, отделка;
• FIX (Fixation) - Крепежные элементы;
• (A) - Архитектурные материалы.

Информация по шифру категории представлена в каталоге, на листе "07-Правила именования материалов / семейств" (рис. 4).

Каталог систем Revit

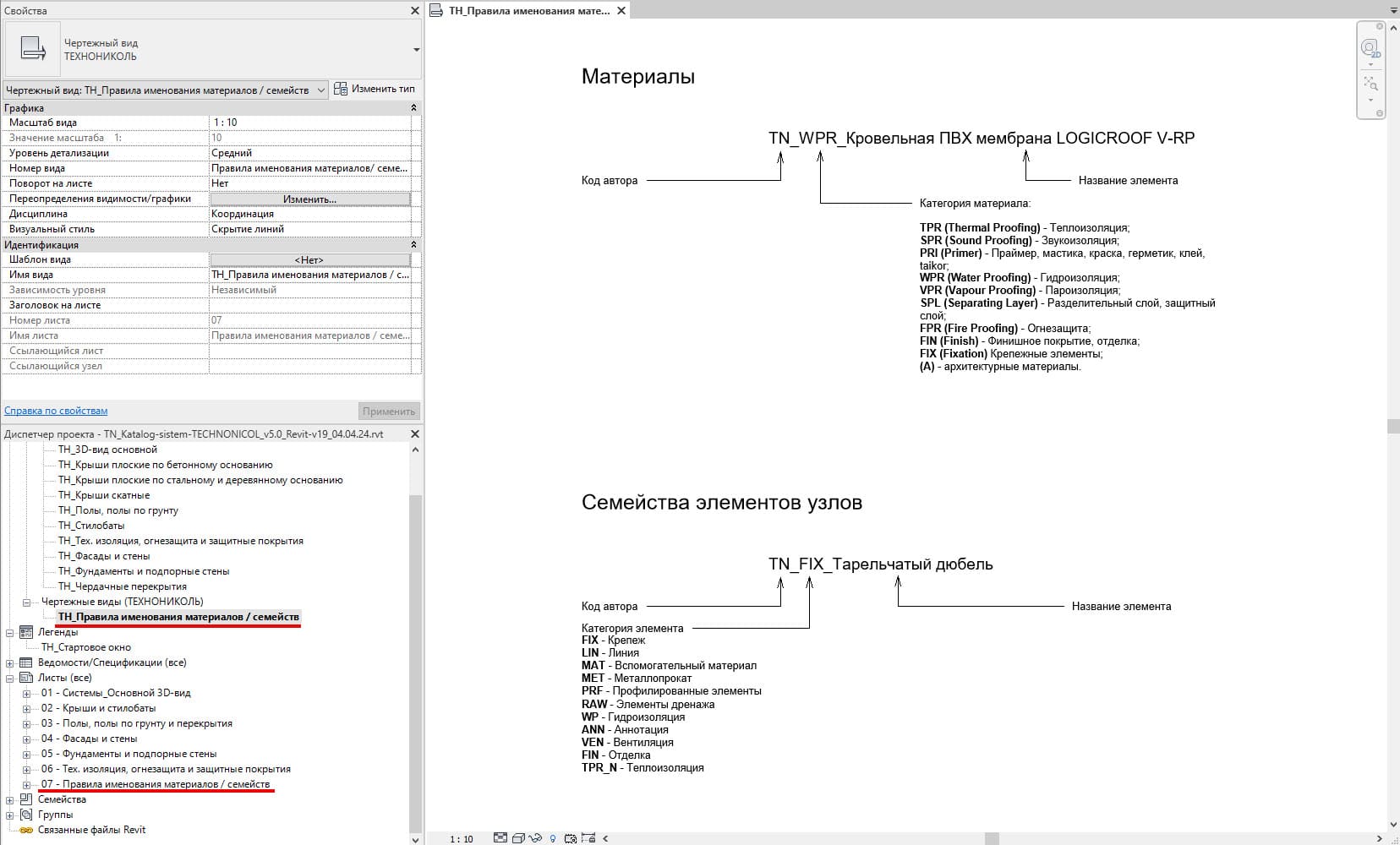

Рис. 4. Правила именования материалов

В материалах занесены и заполнены все необходимые значения параметров (рис. 5-7):

Каталог систем Revit

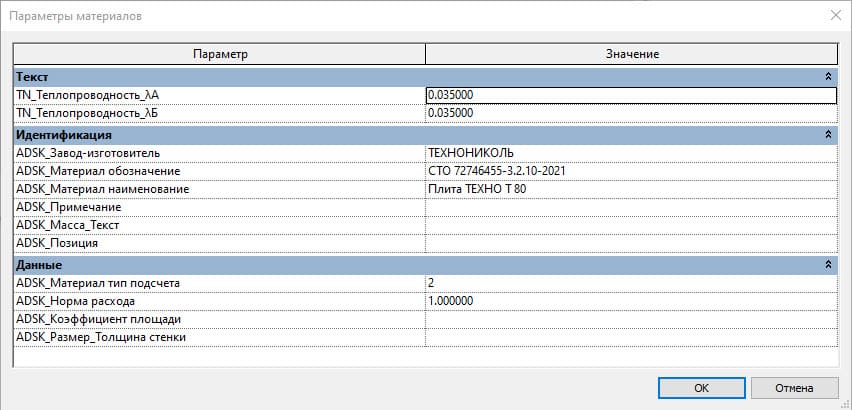

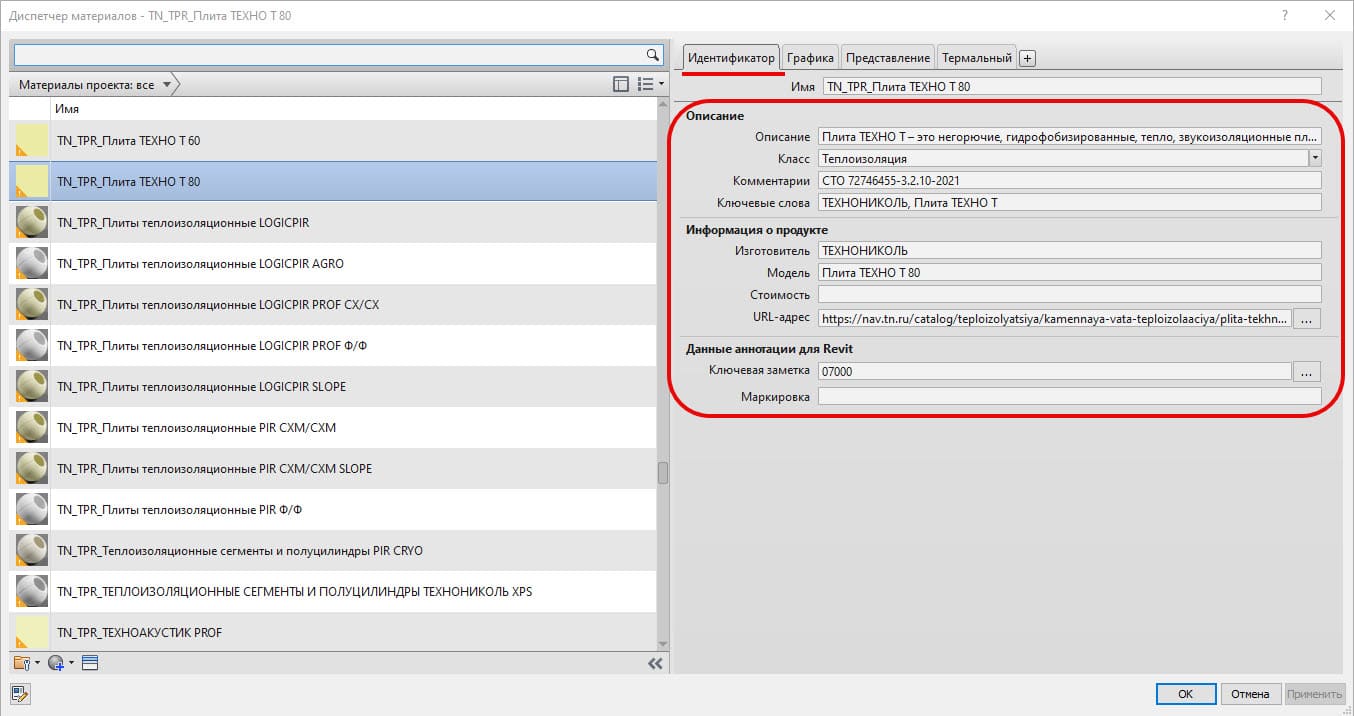

Рис. 5. Параметры идентификатора в материале

Каталог систем Revit

Рис. 6. Параметры идентификатора в материале

Каталог систем Revit

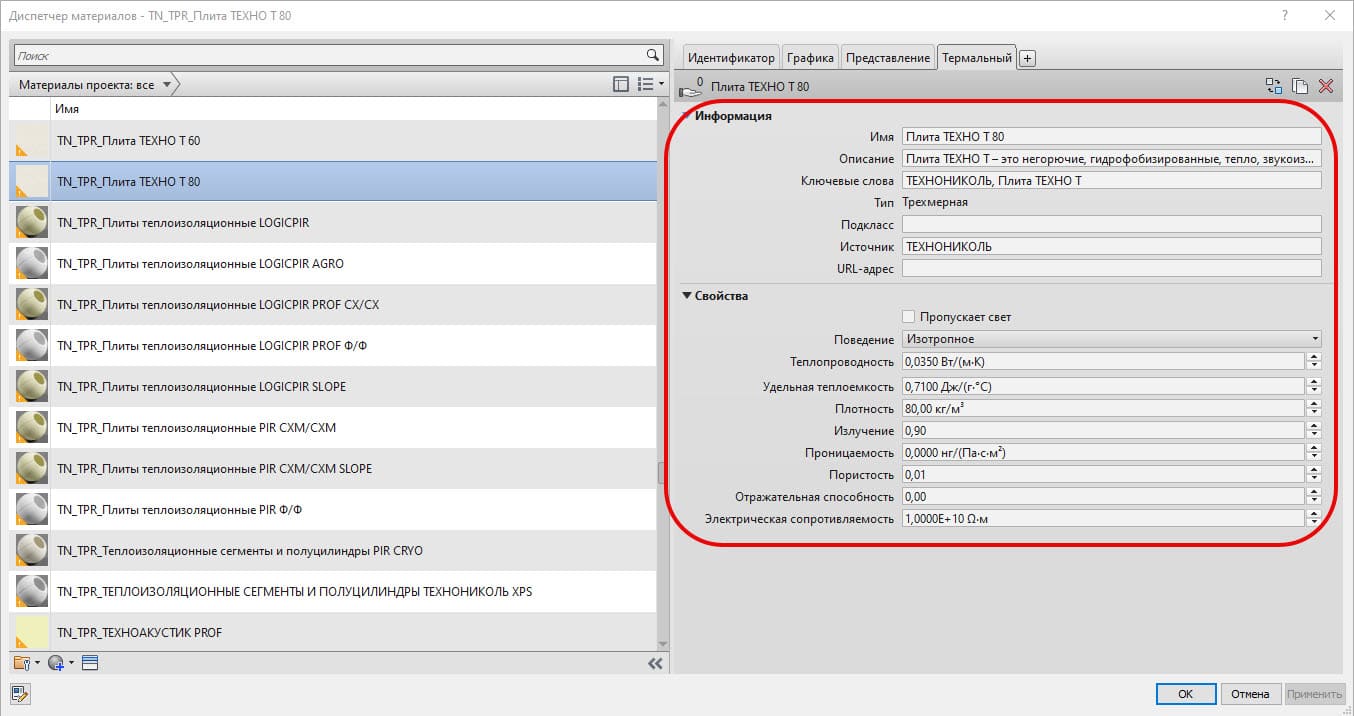

Рис. 7. Термальные параметры в материале

Также заполнены параметры в материалах ADSK, для дальнейшего подсчета материалов в спецификациях (рис. 8).

Каталог систем Revit

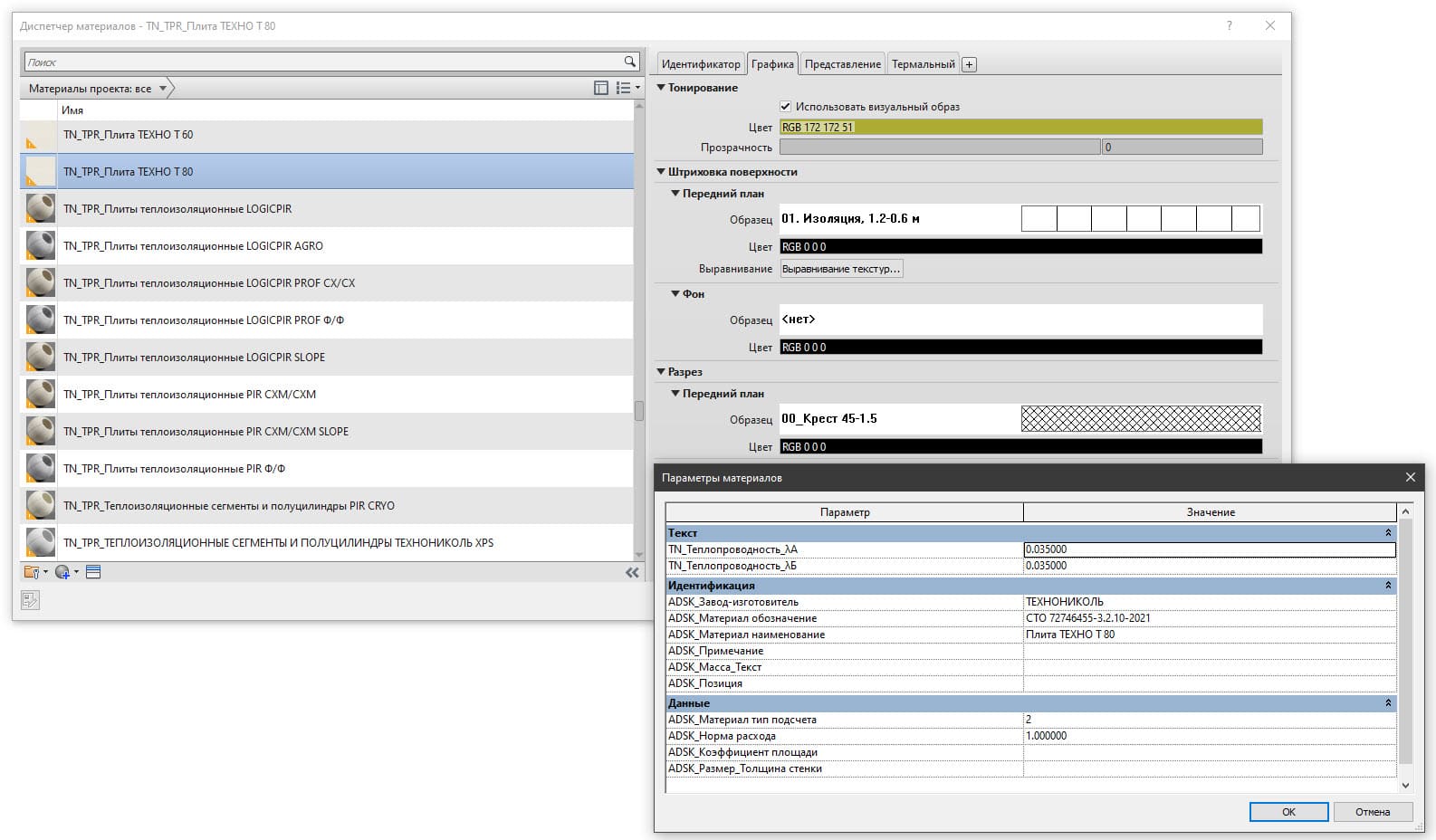

Рис. 8. Параметры материалов ADSK

Все системы наделены соответствующими параметрами, а также в них назначены необходимые материалы (рис. 9-10). Материалы пользователь может заменять на подходящие/аналоги из библиотеки материалов.

Каталог систем Revit

Рис. 9. Параметры в системе

Каталог систем Revit

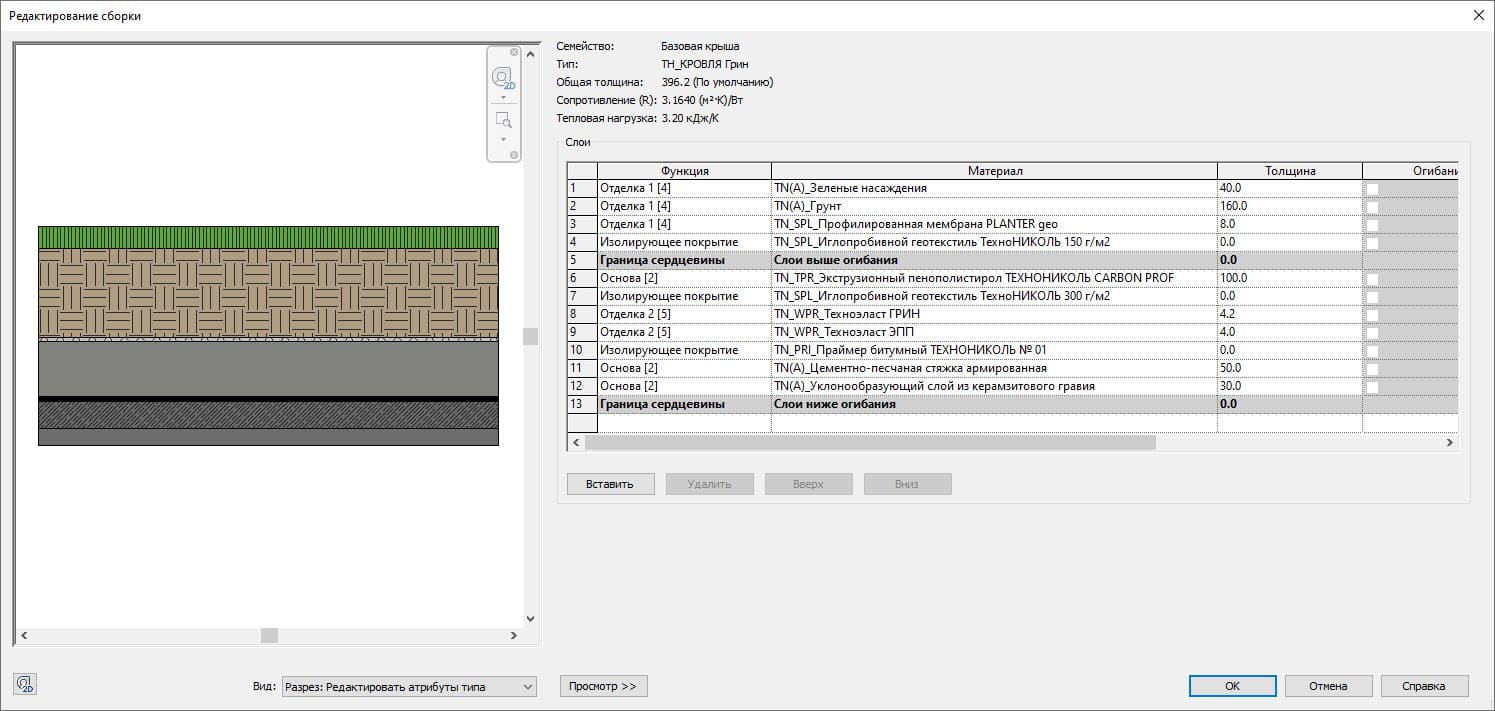

Рис. 10. Материалы в системе

Системы технической теплоизоляции воздуховодов/трубопроводов содержат все необходимые параметры ADSK, а также дополнительные параметры (рис. 11).

Каталог систем Revit

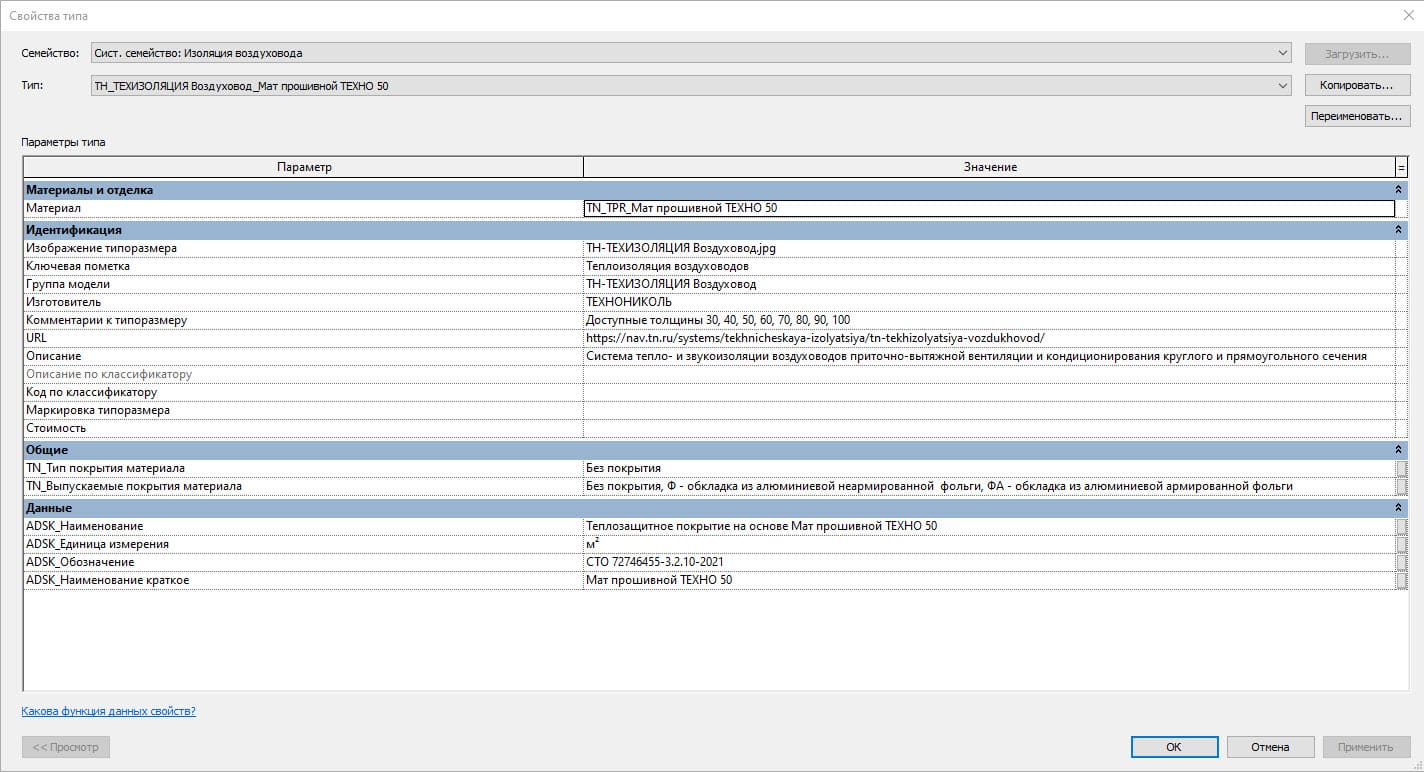

Рис. 11. Параметры технической изоляции

3D вид, по умолчанию, содержит упорядоченные образцы семейств по соответствующим категориям с объемными подписями названий систем (рис. 12).

Каталог систем Revit

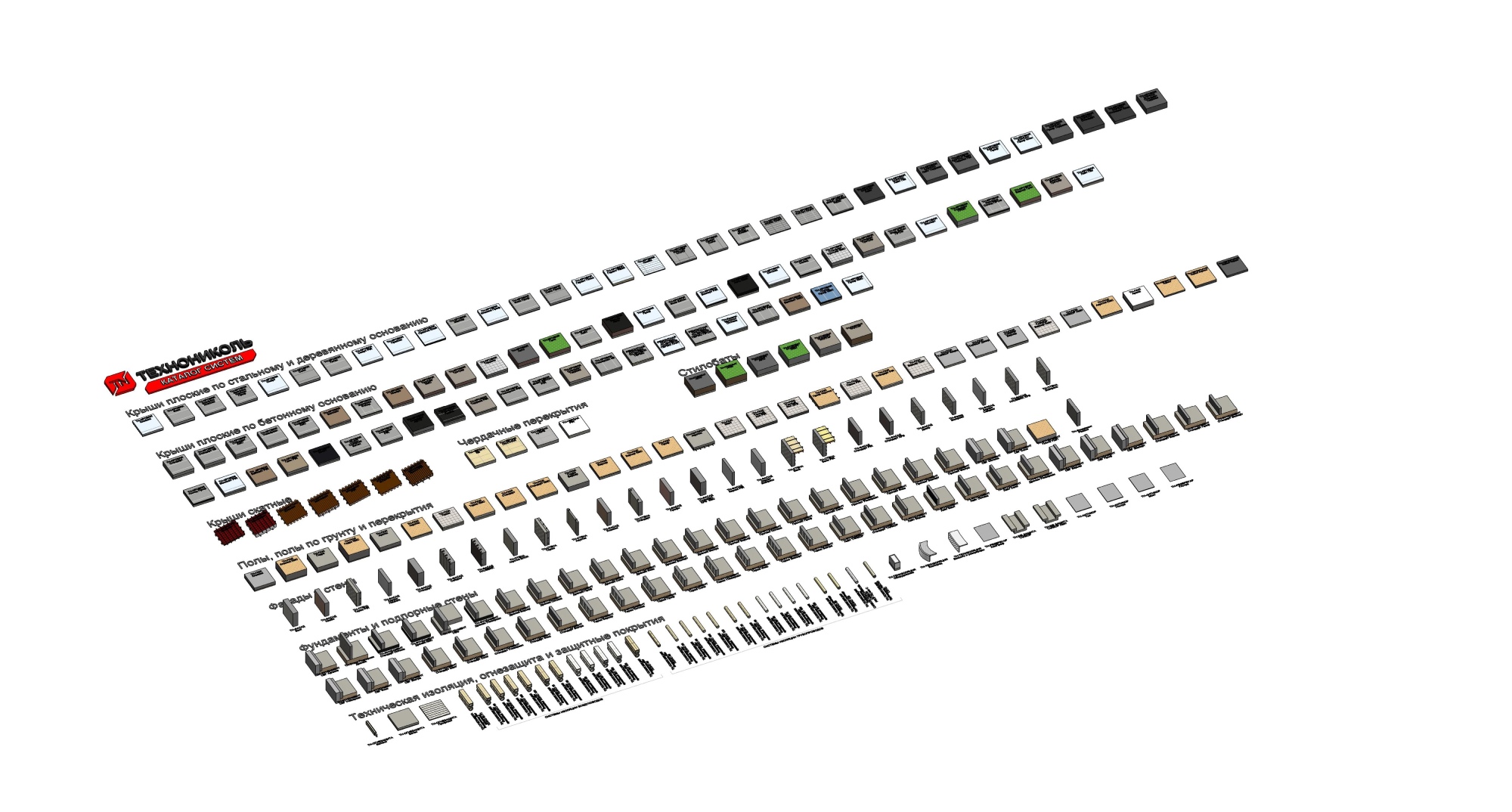

Рис. 12. Все системы

Для подсчета количества систем/материалов разработаны спецификации по ГОСТ Форма 1 и Форма 7 (подсчет на основе параметров ADSK):

• ADSK_Ведомость материалов конструктивной огнезащиты;
• ADSK_Ведомость материалов кровель и стилобатов_Форма 7;
• ADSK_Ведомость материалов подпорных стен_Форма 7;
• ADSK_Ведомость материалов полов и перекрытий_Форма 7;
• ADSK_Ведомость материалов тех. изоляции_Форма 7;
• ADSK_Ведомость материалов фасадов и стен_Форма 7;
• ADSK_Ведомость материалов фундаментов_Форма 7;
• ADSK_Ведомость материалов чердачных перекрытий_Форма 7;
• ADSK_Ведомость материалов_Общая_Форма 7;
• ADSK_Спецификация изоляции воздуховодов_Расчет аксессуаров;
• ADSK_Спецификация изоляции воздуховодов_Форма 1;
• ADSK_Спецификация изоляции трубопроводов_Расчет аксессуаров;
• ADSK_Спецификация изоляции трубопроводов_Форма 1.

Ведомости и виды размещены на листах по группам, как показано на рис. 13-15.

Каталог систем Revit

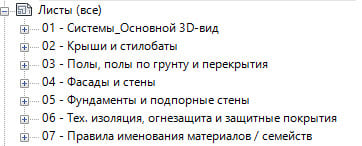

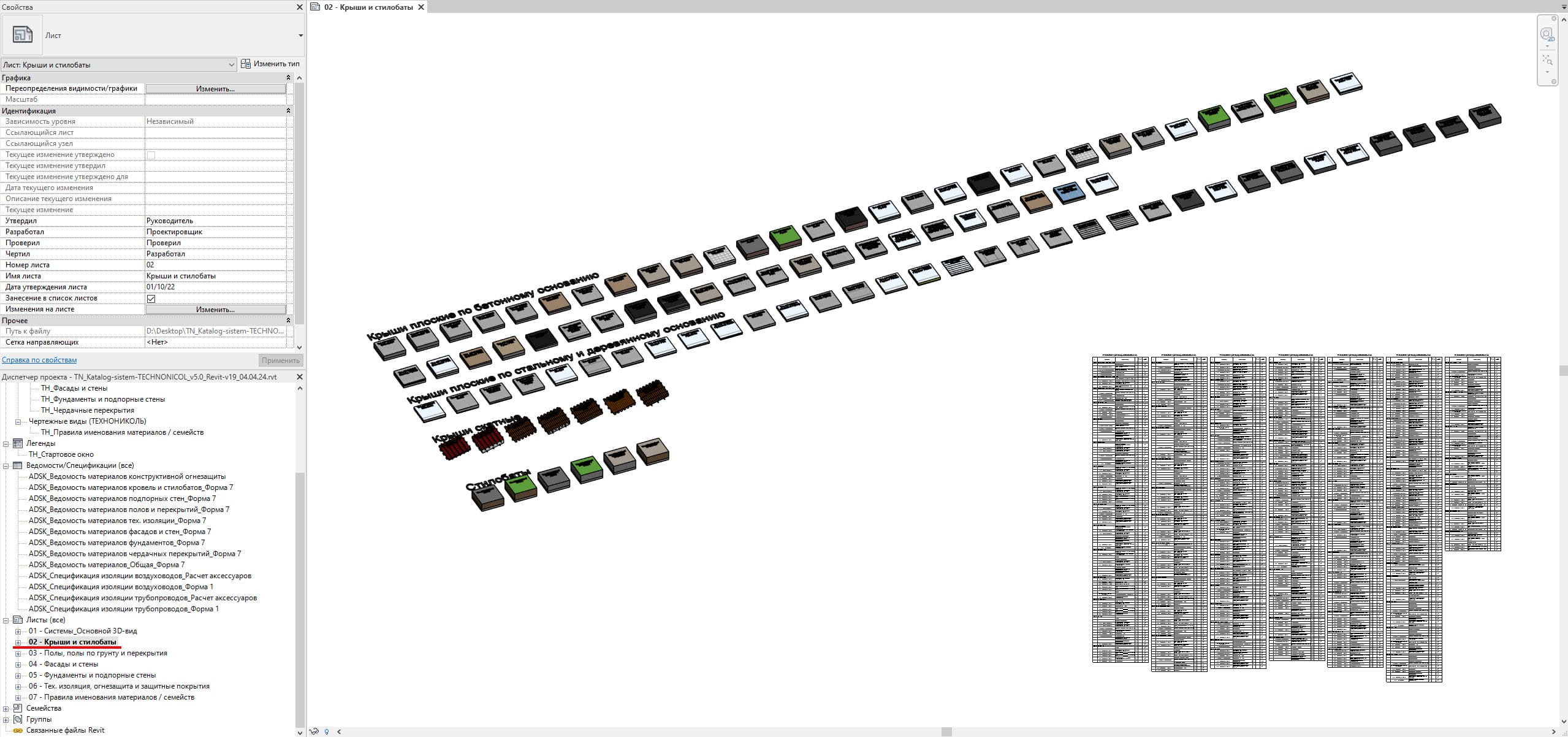

Рис. 13. Структура листов

Ведомости для подсчета материалов и систем, разработаны по форме 7 ГОСТ (рис. 14).

Каталог систем Revit

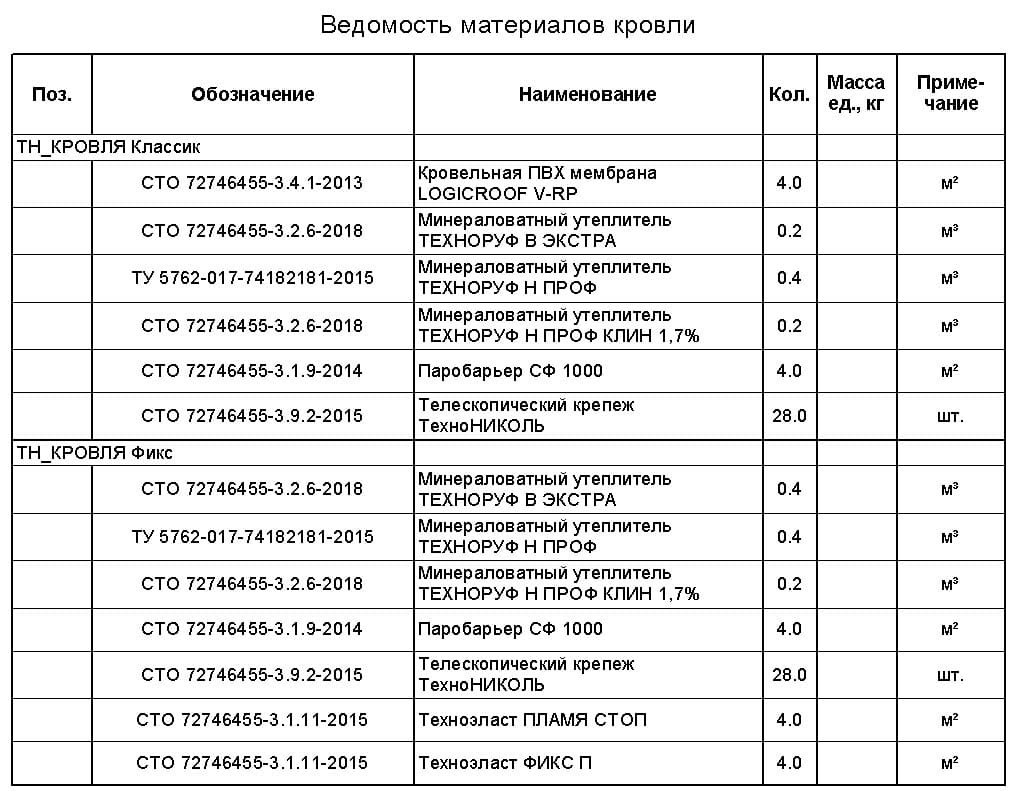

Рис. 14. Пример ведомости материалов по форме 7

Для изоляции трубопроводов и воздуховодов (рис. 15) разработаны отдельные ведомости на основе заполненных параметров ADSK по форме 1 ГОСТ (рис. 16).

Каталог систем Revit

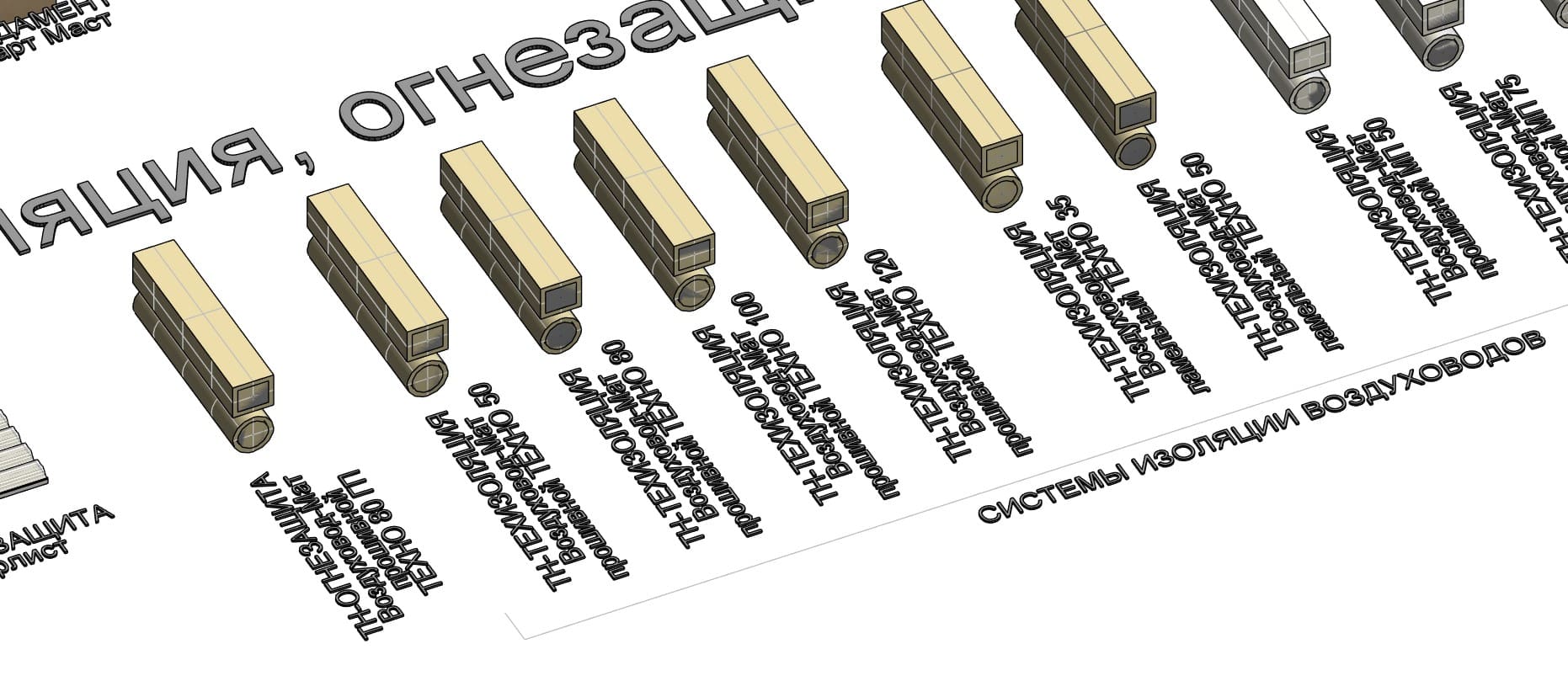

Рис. 15. Размещенные типы технической изоляции

Каталог систем Revit

Рис. 16. Ведомости подсчета изоляции

В каталоге также на листах размещены сгруппированные виды и ведомости по категориям (рис. 17).

Каталог систем Revit

Рис. 17. Листы с необходимыми видами

Примечания:

• Текстуры ТЕХНОНИКОЛЬ вынесены в отдельный архив для скачивания;
• Минеральная плита на разрезе показана диагональной сеткой, т.к. для разреза задать извилистую линию теплоизоляции нельзя;
• В семействах каталога используются как стандартные параметры, так и параметры по шаблону ADSK;
• В системах использованы условные материалы, которые пользователь в случае необходимости должен будет заменить на свои (бетон, профлист, основа стены, отделка полов и пр.);
• Фундаменты упрощены, некоторые элементы построены, но их применимость зависит от уровня детализации модели;
• Расчет количества материалов изоляции воздуховодов и трубопроводов выполнен без коэффициента запаса;
• В каталоге разработана техническая изоляция категориями модели "материалы изоляции воздуховодов", "материалы изоляции трубопроводов". Подсчет производится по системным семейства, а не по назначенному материалу. Поэтому копировать необходимо сами преднастроенные типы изоляции из шаблона.
