Плагин АвтоКЛИН для AutoCAD/NanoCAD

Общие сведения о надстройке

Плагин АвтоКЛИН для AutoCAD/NanoCAD

Блок «КЛИНОВИДНАЯ ИЗОЛЯЦИЯ» предназначен для:

• автоматической раскладки клиновидной изоляции на плоской кровле (основной уклон и контруклон);
• подсчета высоты крепежа, для закрепления клиновидной изоляцией (учитывает толщину изоляции, находящуюся в месте установки крепежа);
• расчета количества крепежа, для крепления плит клиновидной изоляции;
• расчета количества плит клиновидной изоляции.

Блок «ГИДРОИЗОЛЯЦИЯ» предназначен для:

• автоматической раскладки рулонов гидроизоляции на плоской кровле;
• подсчета ширины рулонов, в зависимости от ветровой нагрузки на кровлю;
• расчета количества крепежа на 1 м2, в зависимости от ветровой нагрузки на кровлю;
• определения толщины балластного слоя, в соответствии с методикой СП 20.13330 и СП 17.13330;
• подсчета высоты и количества крепежа, расположенного над клиновидной изоляцией (учитывает толщину изоляции, находящуюся в месте установки крепежа);
• определения общего количества гидроизоляции, с делением на ветровые зоны и ширину рулонов.

Программа работает в AutoCAD, версии 2015-2021; NanoCAD 22.0, NanoCAD 24.0

Обзор команд блока «КЛИНОВИДНАЯ ИЗОЛЯЦИЯ»

Инструменты позволяют выполнять следующие задачи:

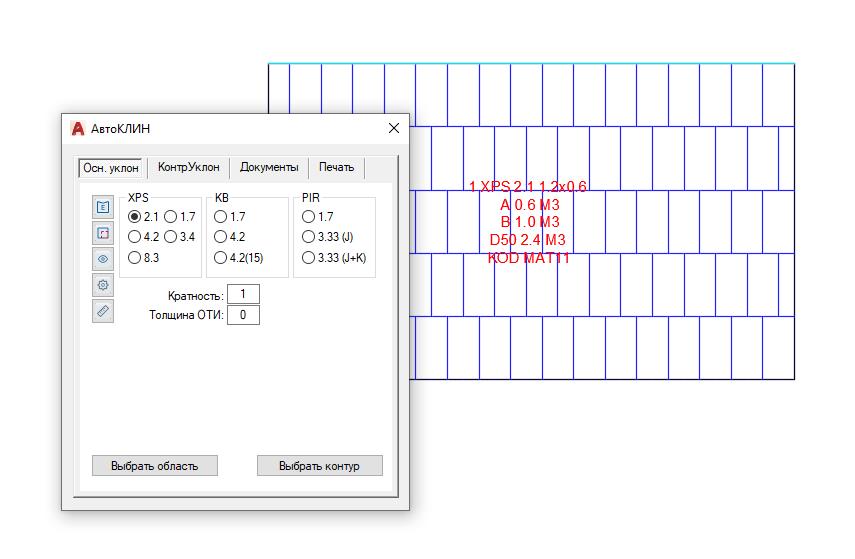

• Построение основного уклона

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

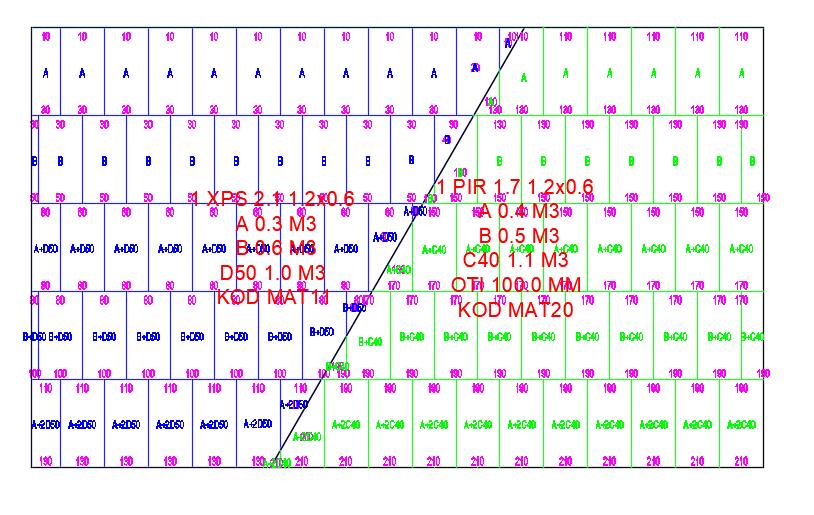

• Построение контруклона

  Плагин АвтоКЛИН для AutoCAD/NanoCAD
• Отображать высоты крепежа для плит клиновидной теплоизоляции (в том числе, с учетом толщины основной теплоизоляции)

  Плагин АвтоКЛИН для AutoCAD/NanoCAD
• Экспортировать построенную раскладку клиновидной теплоизоляции в 3D, отдельным файлом DWG

  Плагин АвтоКЛИН для AutoCAD/NanoCAD
• Выгружать спецификацию материалов и крепежа на чертеж, либо экспортировать данные в excel

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

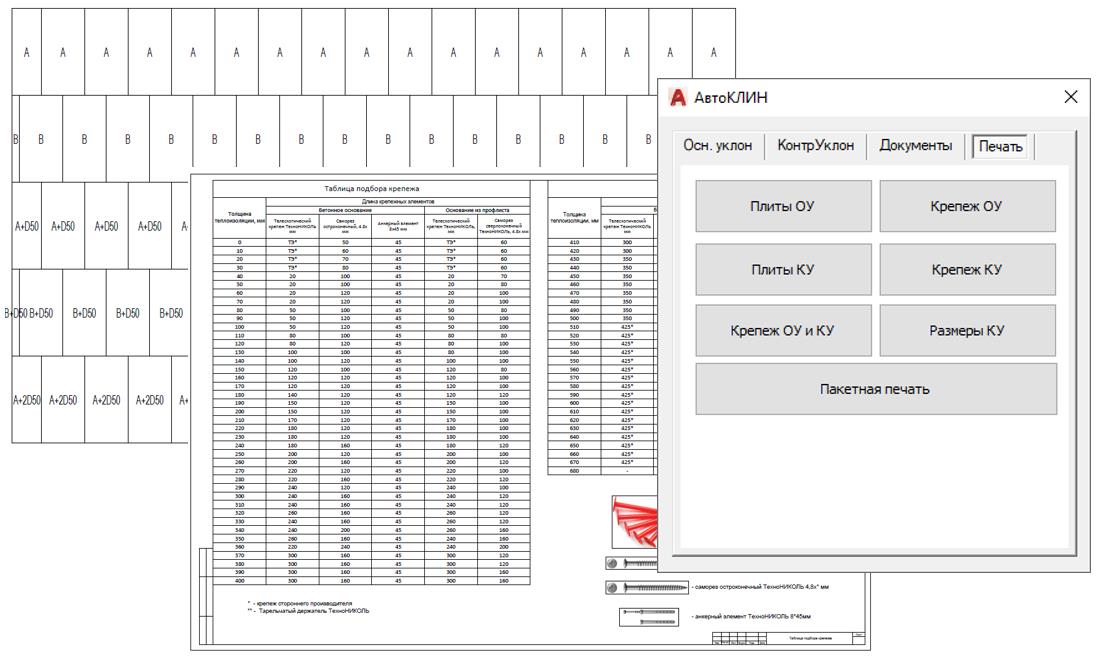

• Автоматически печатать необходимые виды раскладки плит и крепежа в формате PDF

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

Обзор команд блока «ГИДРОИЗОЛЯЦИЯ»

Инструменты блока «Гидроизоляция» позволяют выполнять следующие задачи:

• Расчет нескольких типов кровель в одном файле, благодаря инструменту «Диспетчер типов кровель»;

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

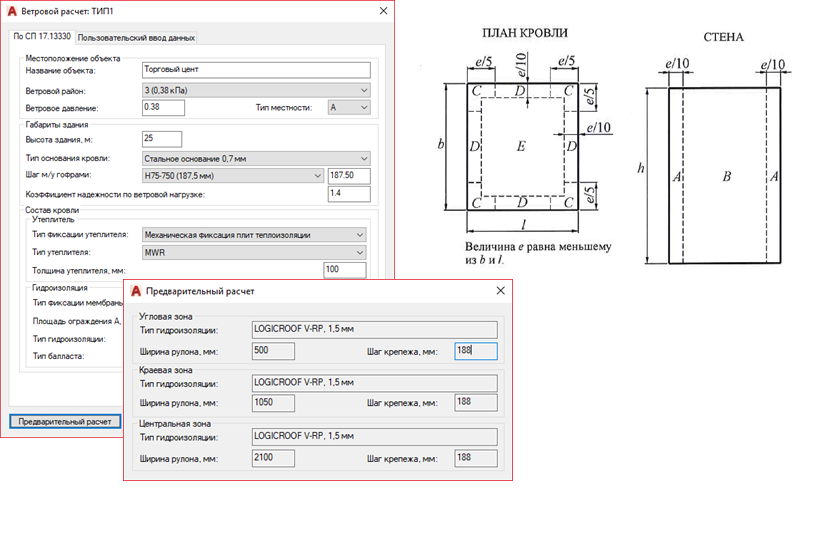

• Расчет ветрового давления на кровлю, согласно СТАНДАРТА ОРГАНИЗАЦИИ СТО 72746455-4.1.4-2018 КРЫШИ. КРОВЕЛЬНЫЕ СИСТЕМЫ С ВОДОИЗОЛЯЦИОННЫМ КОВРОМ ИЗ ПОЛИМЕРНЫХ И БИТУМОСОДЕРЖАЩИХ РУЛОННЫХ МАТЕРИАЛОВ;
• Подбор ширины рулона и шага крепежа, на основании ветрового давления;

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

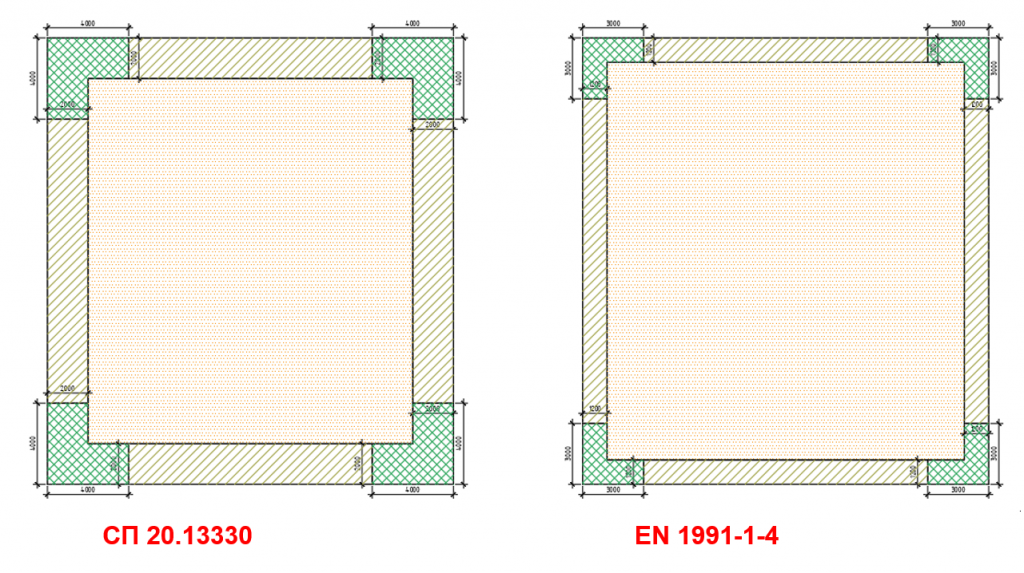

• Построения контуров ветровых зон кровле, на основании требований СП 20.13330 или EN 1991-1-4;
• Инструменты по оформлению схем: автоматические размеры зон, штриховки;

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

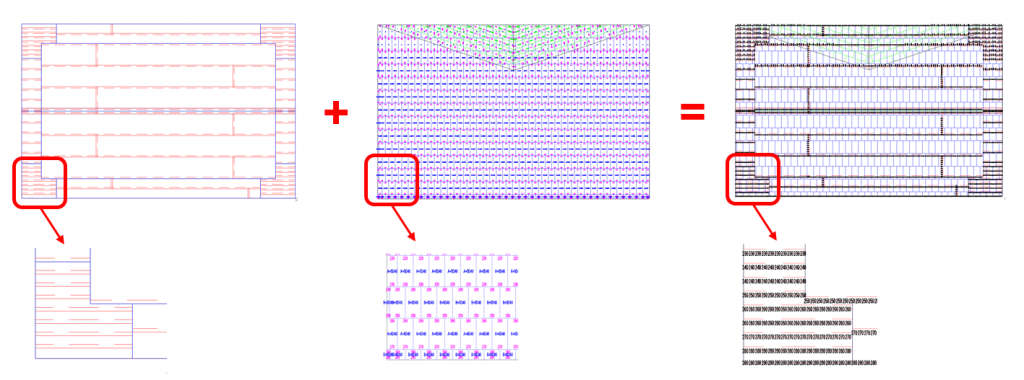

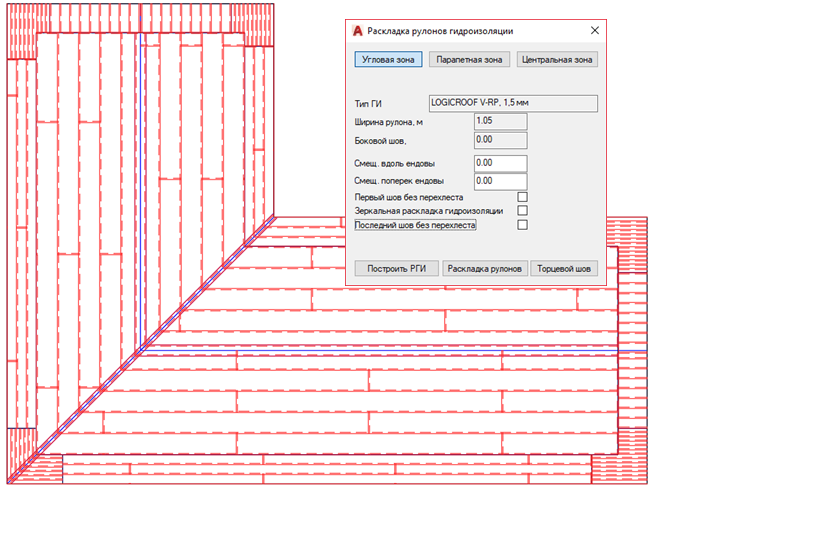

• Инструментов по созданию автоматической раскладки рулонов гидроизоляции: Раскладка гидроизоляции внутри заданного контура, Построение отдельных (коньковых) рулонов на кровле, Построение торцевых швов, в местах сопряжения 2-х различных типов зон;

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

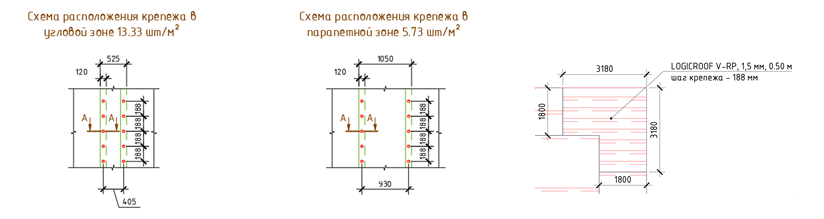

• Инструменты для оформления чертежей с гидроизоляцией: Схемы расположения крепежа в ветровых зонах, Схемы установки крепежных элементов, Выноски, с информацией о типе гидроизоляции и крепежных элементах;

  Плагин АвтоКЛИН для AutoCAD/NanoCAD
• Инструмент, для подсчета высоты и шага крепежа гидроизоляции, с учетом толщины основного утеплителя и клиновидной теплоизоляции;

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

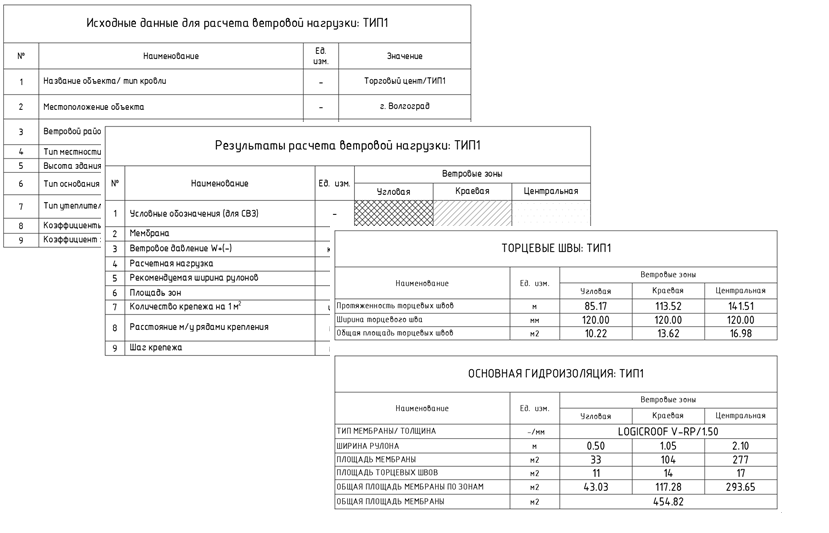

• Документация по раскладке гидроизоляции: Исходные данные по расчету;
• Результаты расчета, Расчет количества гидроизоляции, с делением на зоны, Расчет количества крепежа.

  Плагин АвтоКЛИН для AutoCAD/NanoCAD

Загрузка приложения в AutoCAD

Приложение загружается с помощью команды «_NETLOAD», введенной в командной строке AutoCAD:

Плагин АвтоКЛИН для AutoCAD/NanoCAD

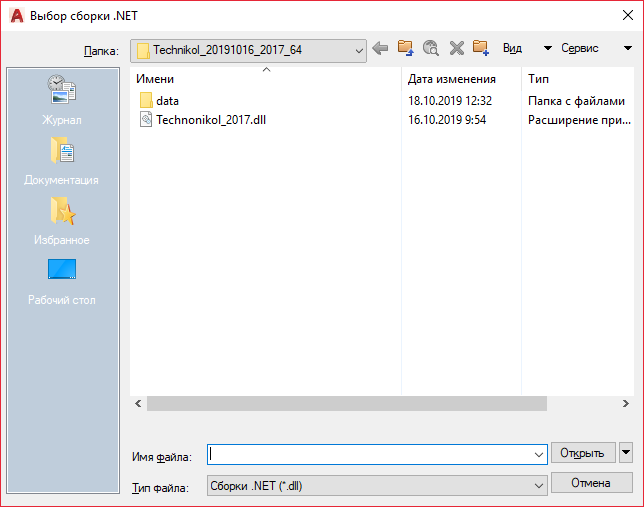

После запуска команды, выбираем директорию с папкой, где находится приложение. Указываем файл “*.dll» с соотв. версией автокада и загружаем программу.

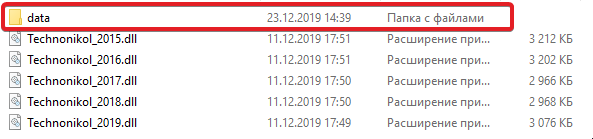

* Важно, что- бы файл был расположен в одной папке с папкой «data»

Плагин АвтоКЛИН для AutoCAD/NanoCAD

После загрузки программы у вас должна появиться вкладка "TN":

Плагин АвтоКЛИН для AutoCAD/NanoCAD

Загрузка приложения в NanoCAD

Приложение загружается с помощью команды «APPLOAD», введенной В командной строке или строке динамического ввода команд ПО NanoCAD

Плагин АвтоКЛИН для AutoCAD/NanoCAD

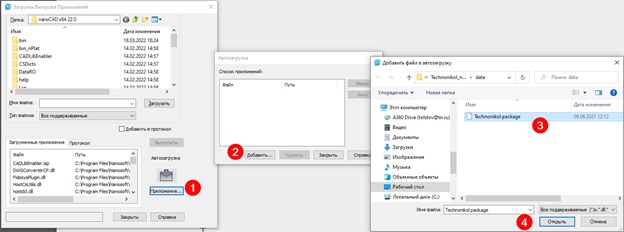

В открывшемся окне "Загрузка/Выгрузка приложений" находим кнопку "Приложения" (1). В блоке "Автозагрузка" нажимаем "Добавить" (2), указываем путь к файлу "Technonicol.package" (3), который размещен в папке "Data" надстройки АвтоКЛИН

Выбираем требуемый файл, нажимаем "Открыть" (4). Закрываем окно "Автозагрузка" и окно "Загрузка/выгрузка приложений". Перезапускаем ПО NanoCAD.

*Важно. Для первого запуска надстройки АвтоКЛИН необходимо после её загрузки перезапустить ПО NanoCAD

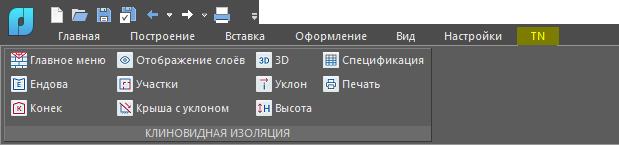

В ленте появится вкладка "TN"

Плагин АвтоКЛИН для AutoCAD/NanoCAD

Надстройка готова к работе.
