Библиотека материалов Revit

Библиотека насчитывает более 330 строительных материалов, которые используются для создания многослойных конструкций (систем) ТЕХНОНИКОЛЬ.

Расширение файла библиотеки "*rte".

Материалы можно посмотреть в "диспетчере материалов", как показано на рис. 1

Библиотека материалов Revit

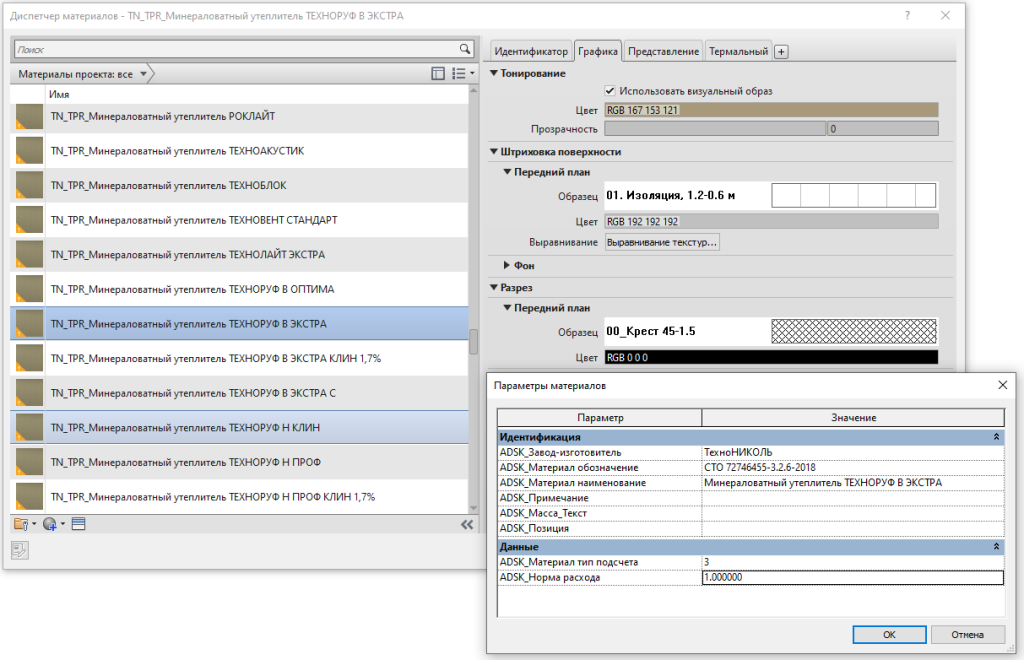

Рис. 1. Библиотека материалов

Все наименования материалов имеют префикс "TN", для группировки в списке материалов проекта, в котором будут размещены. Далее следует шифр категории (класса) материала:

• TPR (ThermalProofing) – Теплоизоляция;
• SPR (SoundProofing) – Звукоизоляция;
• PRI (Primer) - Праймер, мастика, краска, герметик, клей, taikor;
• WPR (WaterProofing) – Гидроизоляция;
• VPR (VapourProofing) – Пароизоляция;
• SPL (SeparatingLayer) - Разделительный слой, защитный слой;
• FPR (Fire Proofing) – Огнезащита;
• FIN (Finish) - Финишное покрытие, отделка;
• (А) - архитектурные материалы.

Информация по шифру категории представлена в каталоге, на листе "04_Правила именования материалов/ семейств" (рис. 2).

Библиотека материалов Revit

Рис. 2. Правила именования материалов

В материалах занесены и заполнены все необходимые значения параметров (рис. 3-5):

Библиотека материалов Revit

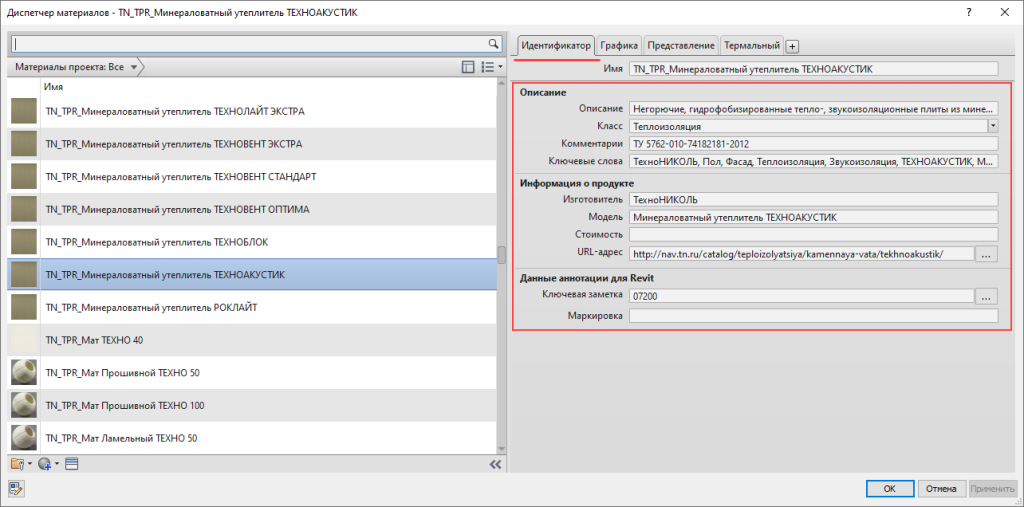

Рис. 3. Параметры идентификатора в материале

Библиотека материалов Revit

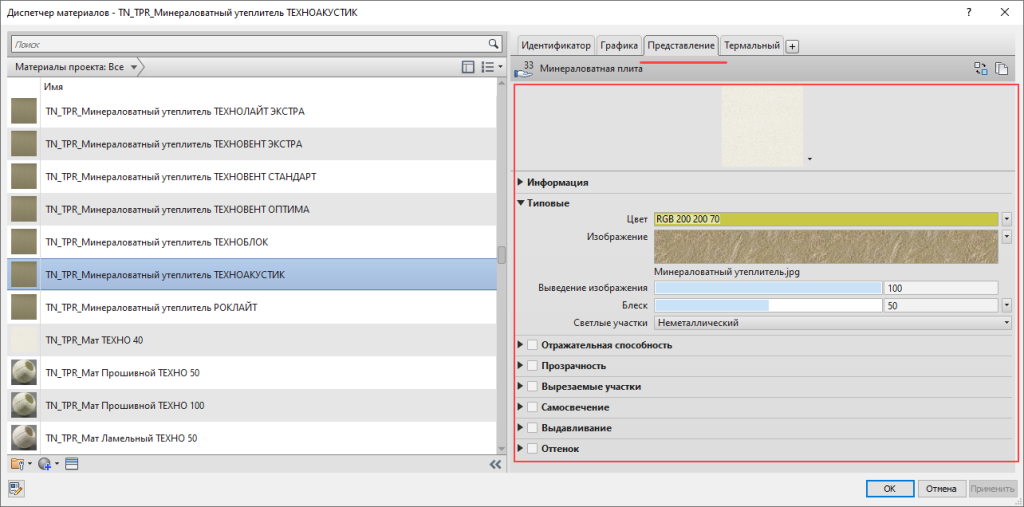

Рис. 4. Параметры представления в материале

Библиотека материалов Revit

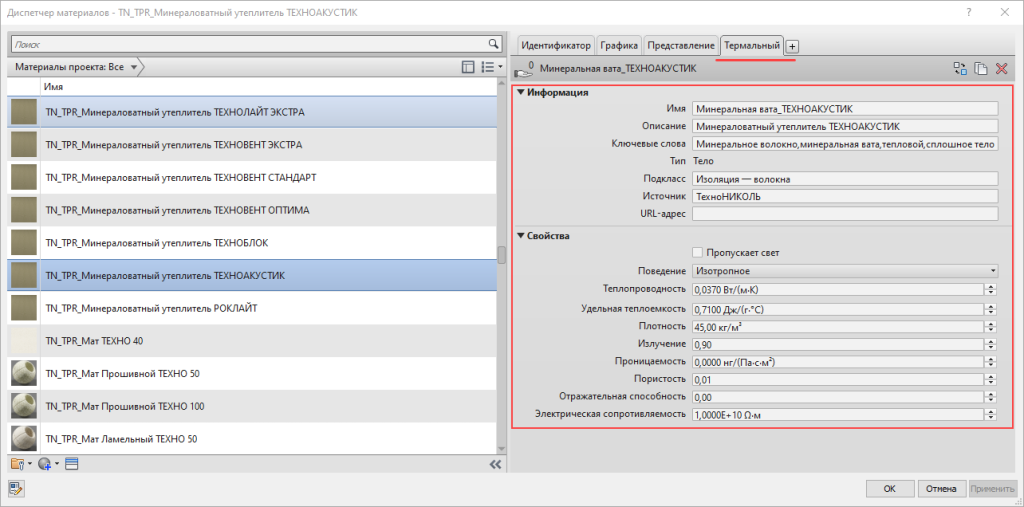

Рис. 5. Термальные параметры в материале

Также заполнены параметры в материалах ADSK, для дальнейшего подсчета материалов в спецификациях (рис. 6).

Библиотека материалов Revit

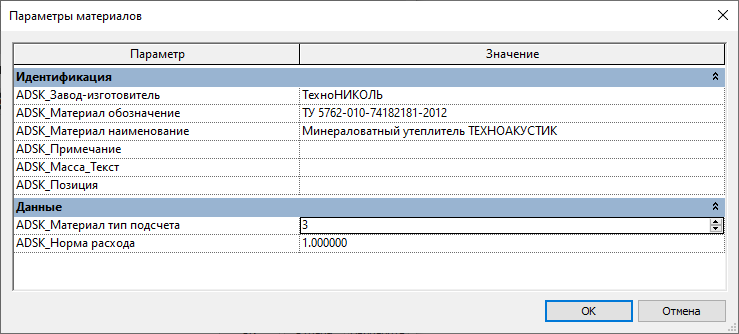

Рис. 6. Параметры материалов ADSK

Примечания:

• Текстуры ТЕХНОНИКОЛЬ вынесены в отдельный архив для скачивания.
• Минеральная плита на разрезе показана диагональной сеткой, т.к. для разреза задать извилистую линию теплоизоляции нельзя.
• В семействах шаблона используются как стандартные, так и параметры по ADSK, все они заполнены.
