Каталог систем ARCHICAD

Данный файл каталога содержит строительные системы компании ТЕХНОНИКОЛЬ: кровли, полы, фундаменты, тех. изоляцию и пр. Каталог выполнен в виде файла архивного проекта ARCHICAD (pla).

При открытии файла первым появляется стартовое окно, содержащее информацию о компании.

Каталог систем ARCHICAD

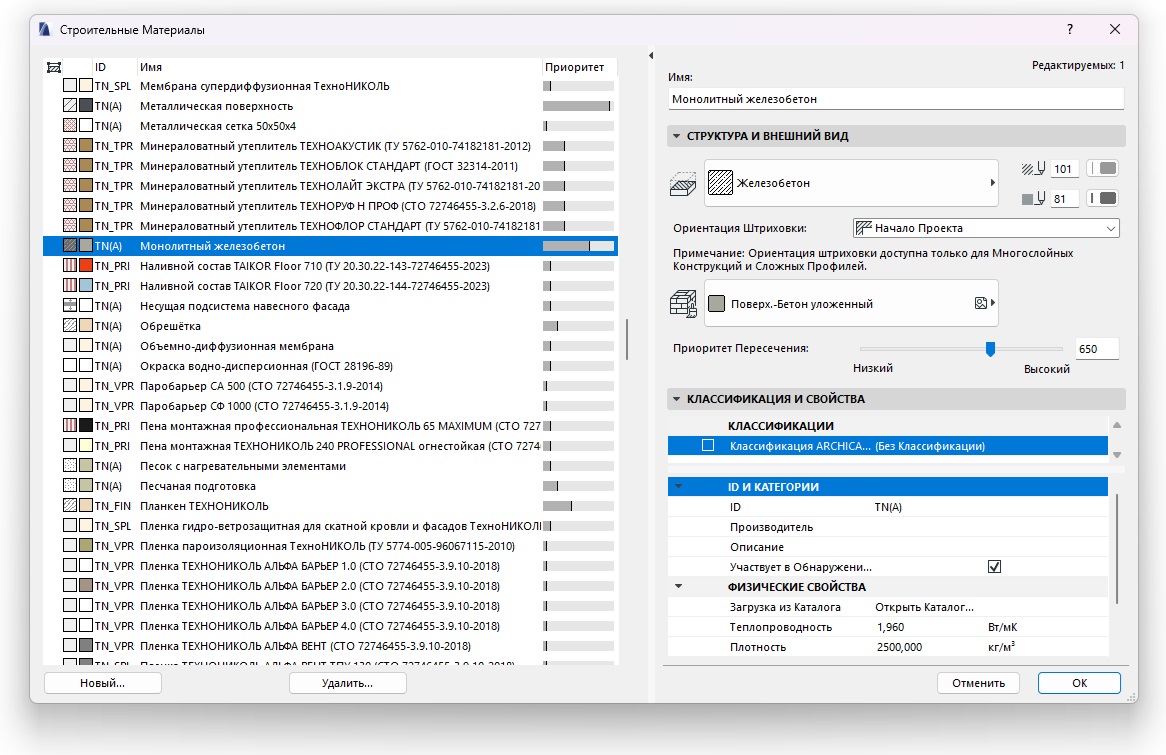

Каталог включает в себя материалы компании, выполненные в инструменте Строительные материалы. Логическое группирование выполняется по ID, согласно следующим правилам:

<Поле1>_<Поле2>, где:

Поле 1 – код автора (TN), материалы, не выпускаемые компанией ТЕХНОНИКОЛЬ- значение TN(А).

Поле 2- категория материала.

• WPR (Water Proofing) - Гидроизоляция
• VPR (Vapour Proofing) - Пароизоляция
• TPR (Thermal Proofing) - Теплоизоляция
• FPR (Fire Proofing) - Огнезащита
• SPR (Sound Proofing) - Звукоизоляция
• SPL (Technical Isolation) - Техническая изоляция
• FIX- Крепеж, клей, битум.

Каталог систем ARCHICAD

Строительные материалы участвуют в формировании каталога строительных систем, выполненных в Многослойных конструкциях ARCHICAD.

Каталог систем ARCHICAD

Часть конструкций систем выполнена инструментом Профиль. Наименования выполнены аналогично Многослойным конструкциям.

Данный инструмент позволяет строить линейные сопряжения конструкций с высокой степенью детализации.

Каталог систем ARCHICAD

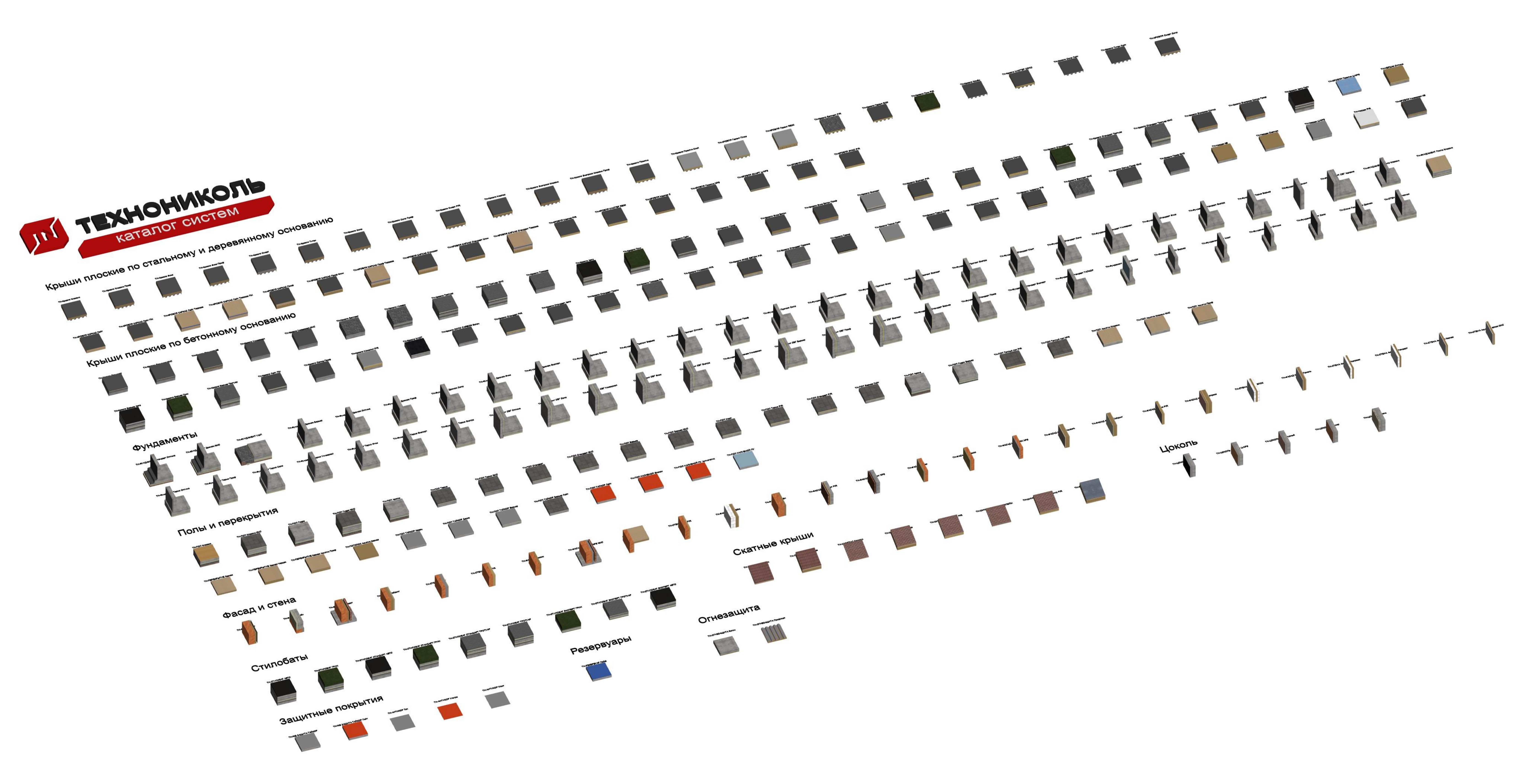

Все системы построены в виде типового узла на плане этажа и, соответственно, отображается на 3d виде.

Каталог систем ARCHICAD

Предполагается два варианта использования данной библиотеки:

1. Использование файла в качестве опорного с переносом необходимых систем в рабочий через команду копировать/вставить.

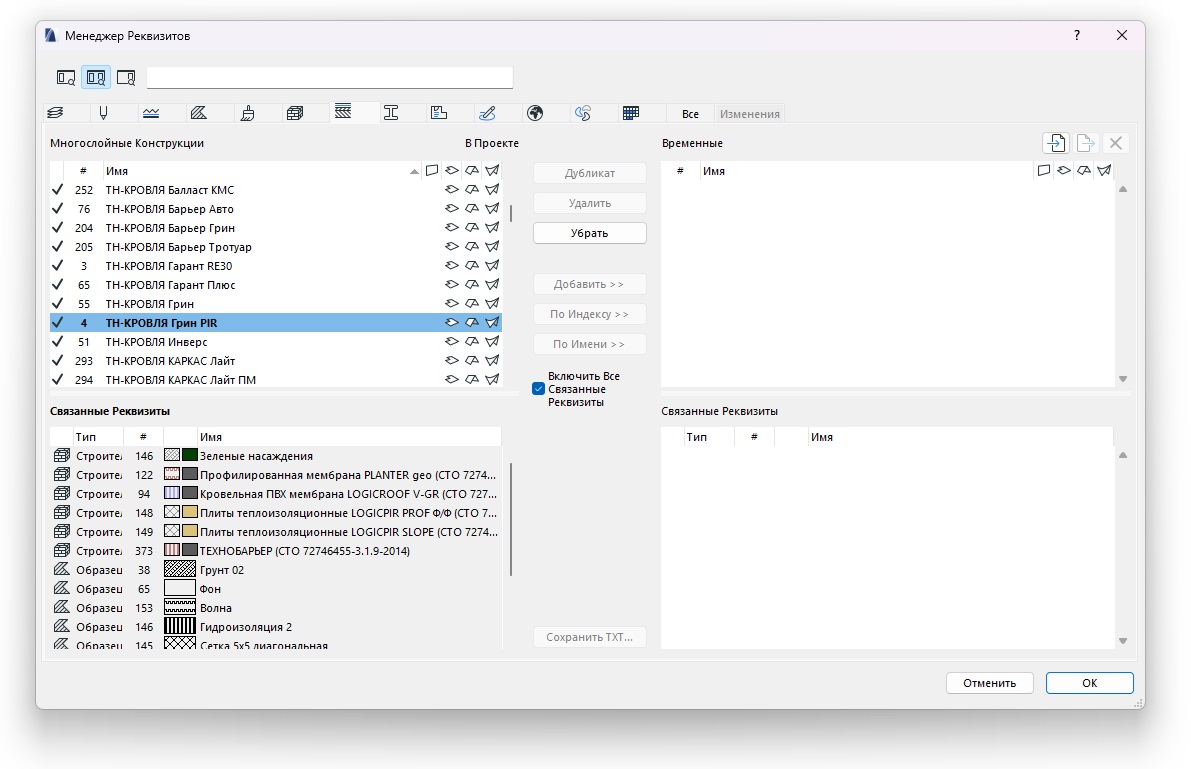

2. Использование файла *.pla в качестве библиотеки, перенос систем через Менеджер Реквизитов ARCHICAD. В данном случае возможен перенос группы необходимых систем/материалов.

Каталог систем ARCHICAD
