Каталог систем Renga

Каталог выполнен в виде файла архитектурного проекта Renga (***.rnp) Версия: 8.4.16817.0

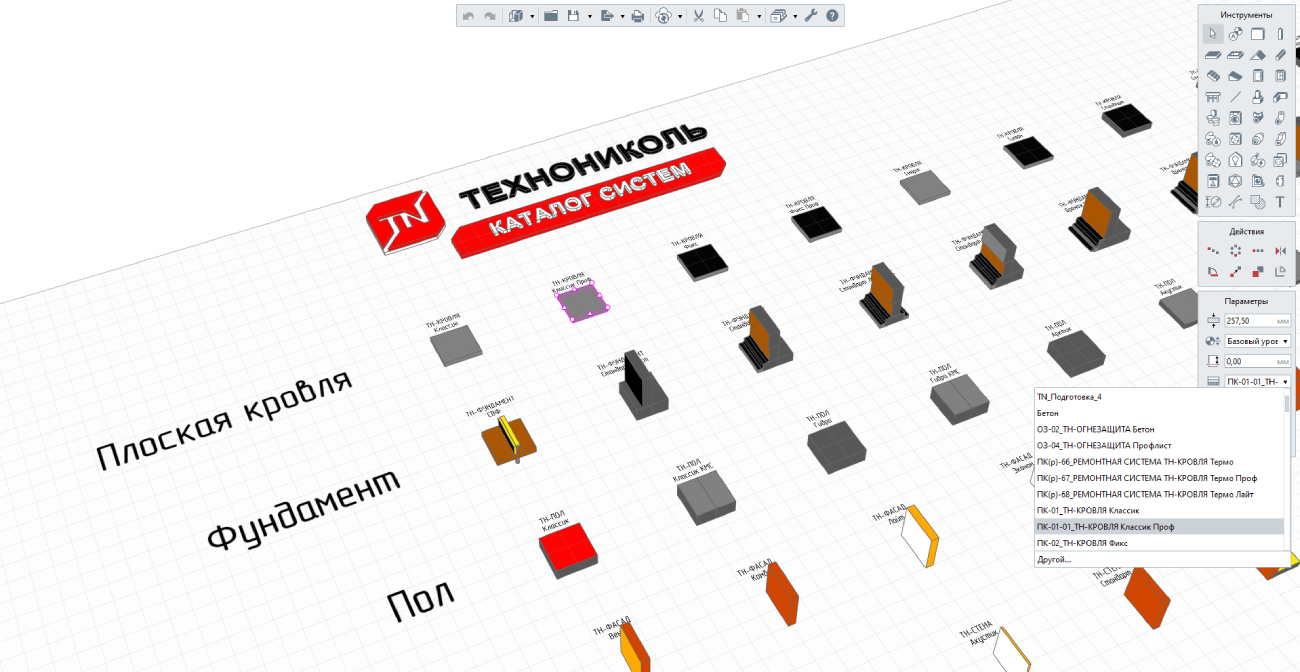

При открытии файла первым появляется 3D вид, который является рабочим пространством в программном комплексе. Здесь отображены все системы, которые построены на базовом уровне. При построениях использовались такие основные инструменты как перекрытие и стена. В зависимости от типа системы применялись дополнительные инструменты построений доступные в программном комплексе. Каждой конструкции присвоен многослойный материал (система).

Каталог систем Renga

Материалы.

Все материалы в проекте разбиты по категориям, названия которых подробно расписаны на листе 3. "Правила именования материалов".

Материалы с префиксом TN(А) не производятся компанией ТЕХНОНИКОЛЬ, но являются неотъемлемой частью систем.

Каталог систем Renga

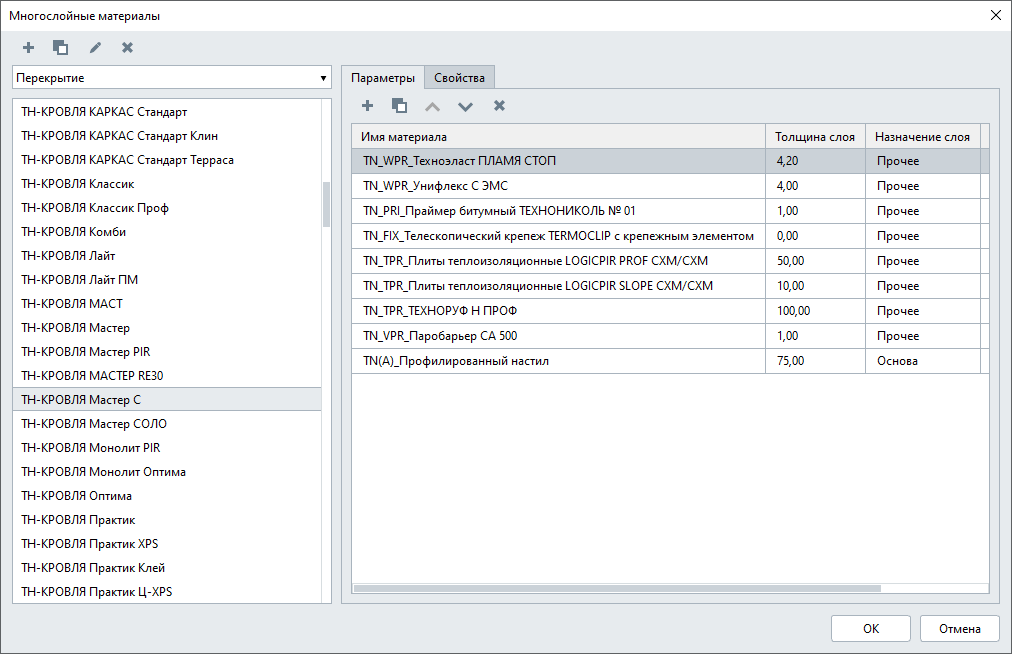

Многослойные материалы.

В этом разделе строительные материалы компонуются согласно готовым системным решениям.

Для удобства навигации по обозревателю проекта. Информация по поиску необходимой системы отображена на листе 2 "Навигация по каталогу систем и материалов".

Каталог систем Renga

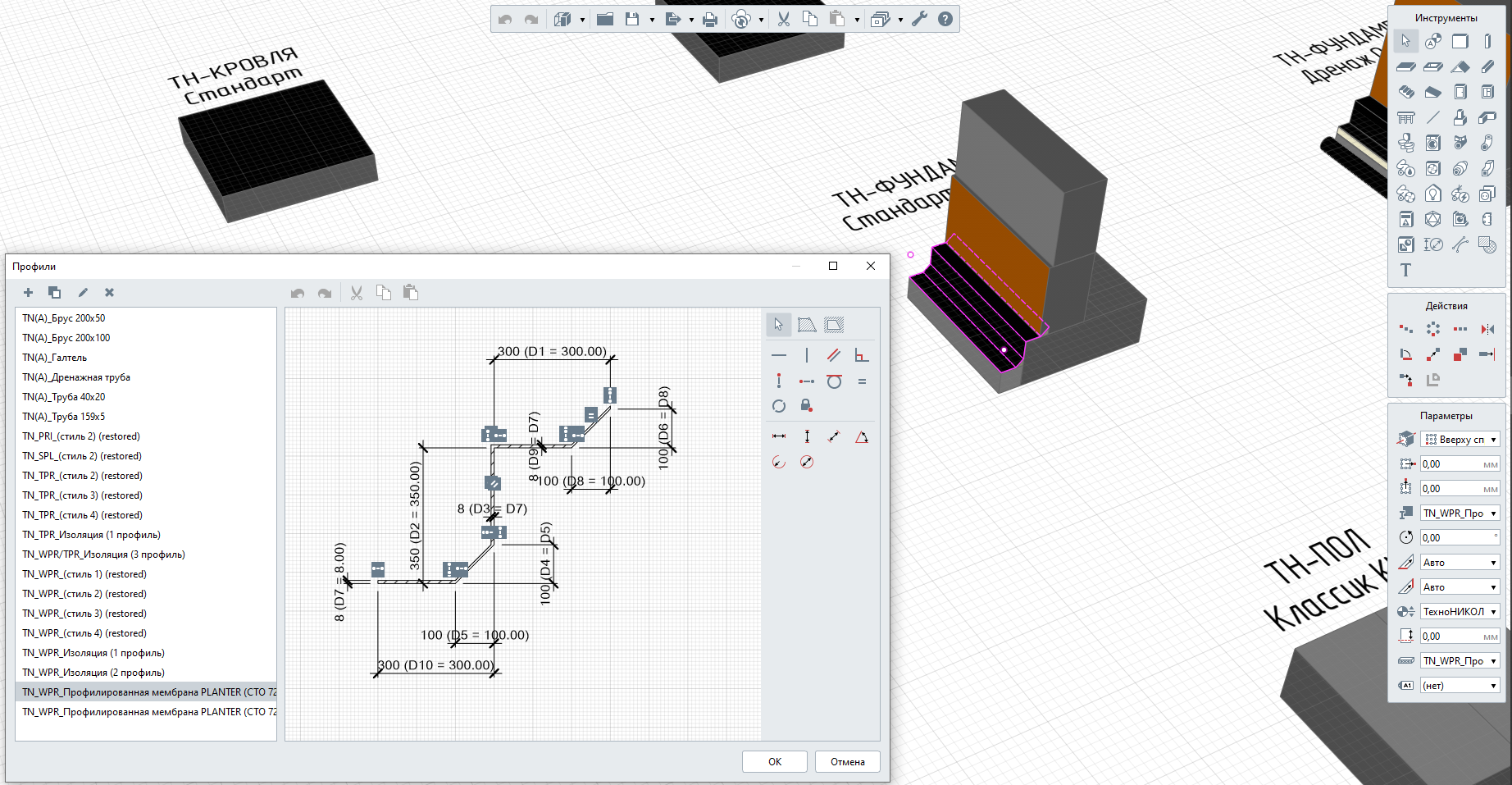

Часть изоляционных материалов выполнена инструментом Профили. Профили используются для создания необходимого Стиля балки. На 3D виде при помощи инструмента Балка можно моделировать изоляционные слои, строить линейные сопряжения с конструкциями с высокой степенью детализации, это позволяет учитывать дополнительный расход материалов на сложной геометрии конструкций. После построения изоляционного слоя ему присваивается соответствующий материал.

Каталог систем Renga

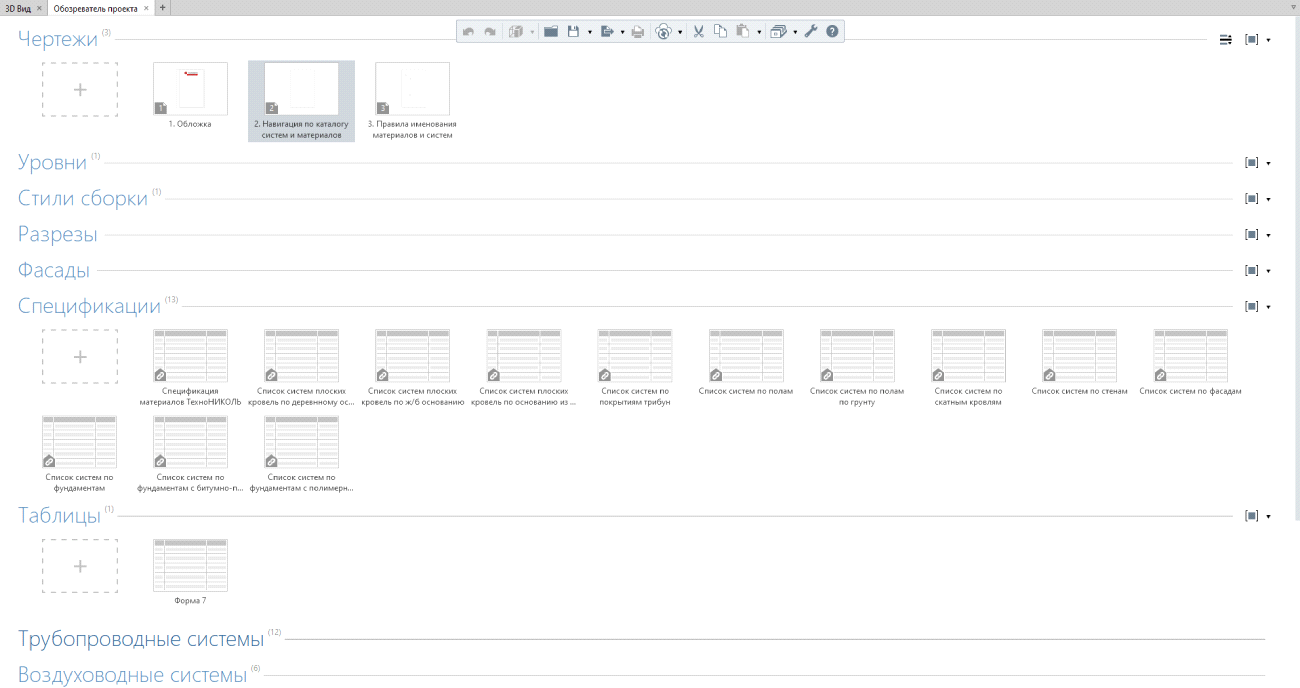

Обозреватель проекта.

В разделе "Чертежи" можно обнаружить основную информацию по каталогу.

Здесь присутствуют обложка каталога, инструкция по навигации в каталоге и правила именования материалов.

Каталог систем Renga

Рассмотрим подробнее содержимое листов.

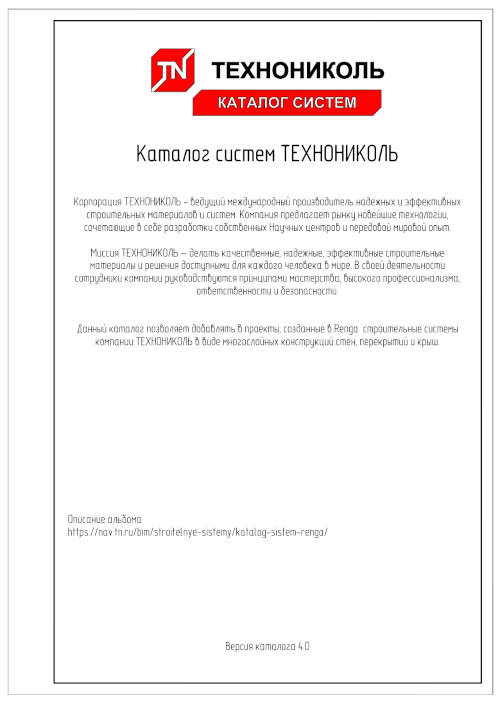

На листе "Обложка" отображена информация о компании, каталоге и версия файла:

Каталог систем Renga

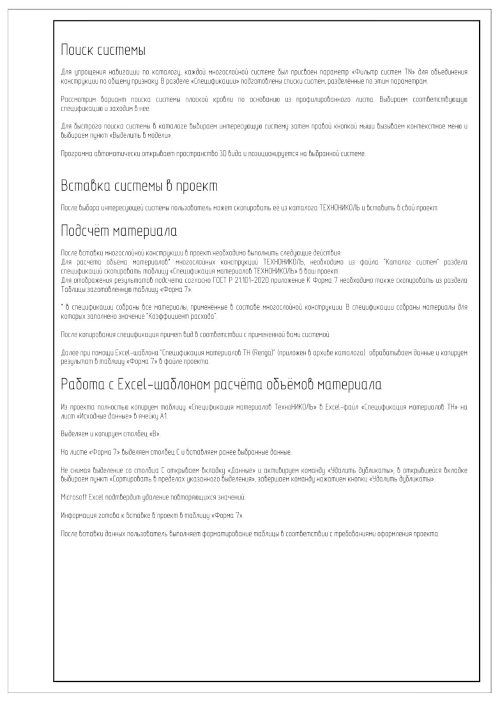

На листе "Навигация по каталогу систем и материалов" приведён алгоритм работы пользователя с каталогом по поиску нужной системы и последующим расчётом объёмов материалов.

Подробную инструкцию можно прочитать в файле "Работа с каталогом моделей многослойных систем ТН", приложенным к архиву с каталогом систем.

Каталог систем Renga

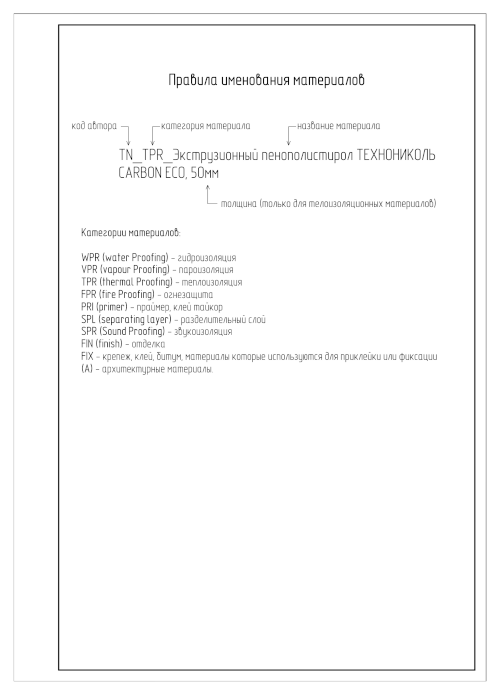

На листе "Правила именования материалов" отображены категории материалов и их аббревиатуры:

Каталог систем Renga

Данный каталог можно использовать как опорный файл для переноса необходимых систем в ваш проект, не тратя время на создание необходимого списка материалов и многослойных конструкций.

Примечания:

1. В разделе дополнительных характеристик материалов, коэффициенты теплопроводности округлены до сотых значений.
2. Такие элементы как: "TN_Стена в грунте", "TN_Грунт", "TN_Логотип_цвет" и "TN_Подготовка" не являются полноценными системными решениями, а лишь дополняют каталог как элементы визуального оформления.
3. При корректировке профилей (например, изменении имени), стили балок, разработанные на базе данного профиля, меняют свои параметры на базовые, т.е. принимают геометрические значения как у профиля, на основании которого они выполнены.
