СОЗДАНИЕ МНОГОСЛОЙНОЙ КОНСТРУКЦИИ С ИСПОЛЬЗОВАНИЕМ МАТЕРИАЛОВ ТЕХНОНИКОЛЬ В MODEL STUDIO CS

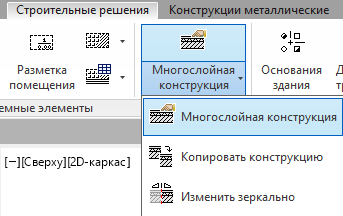

На ленте во вкладке "Строительные решения" → панель "Объёмные элементы" выбрать команду "Многослойная конструкция";

Каталог систем Model Studio CS

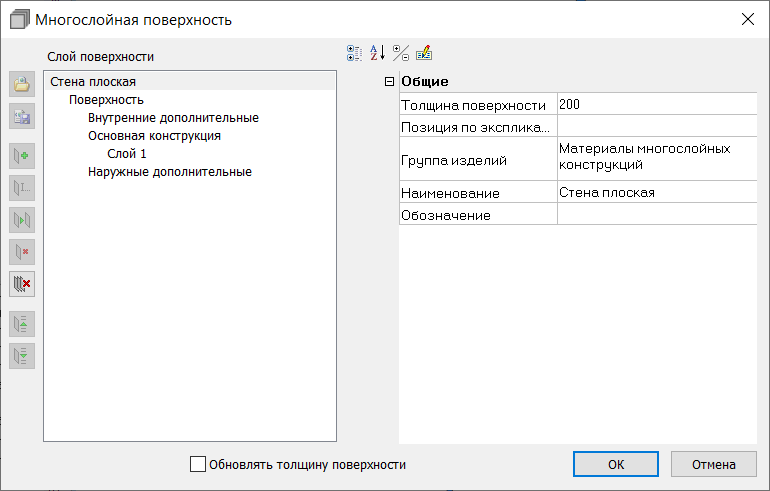

Выбрать соответствующую строительную поверхность, откроется окно "Многослойная поверхность";

Каталог систем Model Studio CS

Команды управления

	Наименование	Пояснения
Каталог систем Model Studio CS	Выбрать конструкции стены	Открывает окно базы данных, для выбора строительной поверхности;
Каталог систем Model Studio CS	Сохранить конструкцию стены	Сохраняет созданную конструкцию строительной поверхности;
Каталог систем Model Studio CS	Добавить слой	Открывает окно выбора материала для добавления слоя;
Каталог систем Model Studio CS	Изменить слой	Открывает окно выбора материала для изменения слоя;
Каталог систем Model Studio CS	Копировать слой	Копирует выбранный слой;
Каталог систем Model Studio CS	Удалить слой	Удаляет выбранный слой;
Каталог систем Model Studio CS	Выйти и удалить все исходные слои	Удаляет все созданные слои и закрывает окно "Многослойная поверхность";
Каталог систем Model Studio CS	Переместить слой вверх	Перемещает выбранный слой выше в списке;
Каталог систем Model Studio CS	Переместить слой вниз	Перемещает выбранный слой ниже в списке;

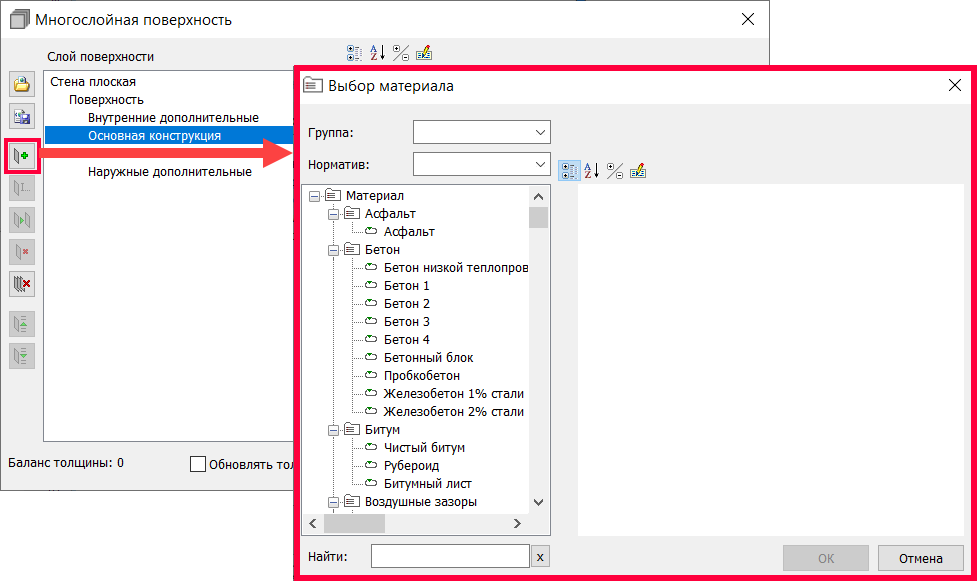

В окне "Многослойная поверхность" выбрать команду "добавить слой";

Каталог систем Model Studio CS

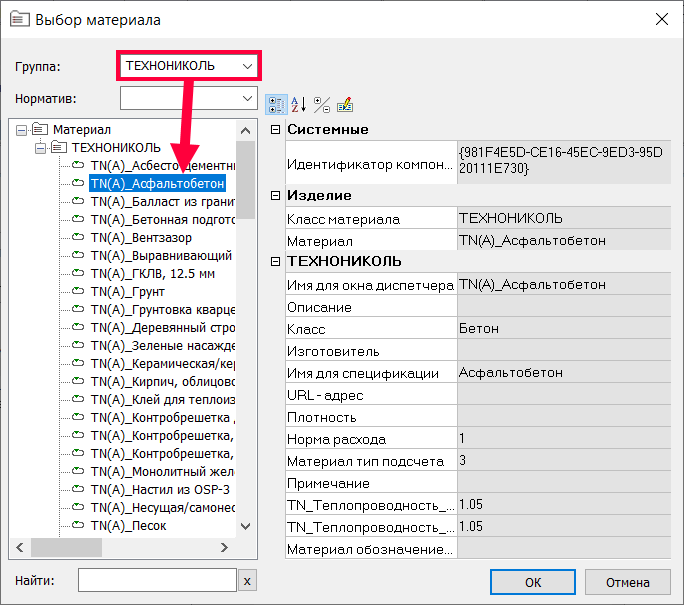

В открывшемся окне "Выбор материала" выбрать группу: ТЕХНОНИКОЛЬ и необходимый материал для создания слоя;

Каталог систем Model Studio CS

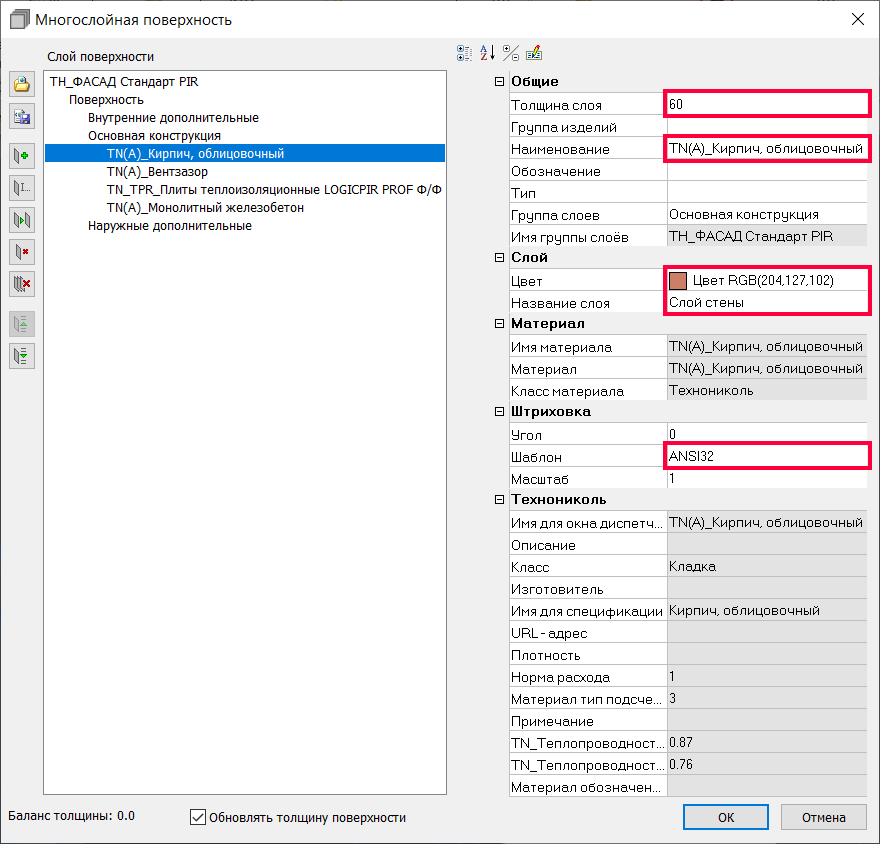

Задать толщину, наименование, цвет и тип штриховки созданным слоям;

Каталог систем Model Studio CS

Каталог систем Model Studio CS

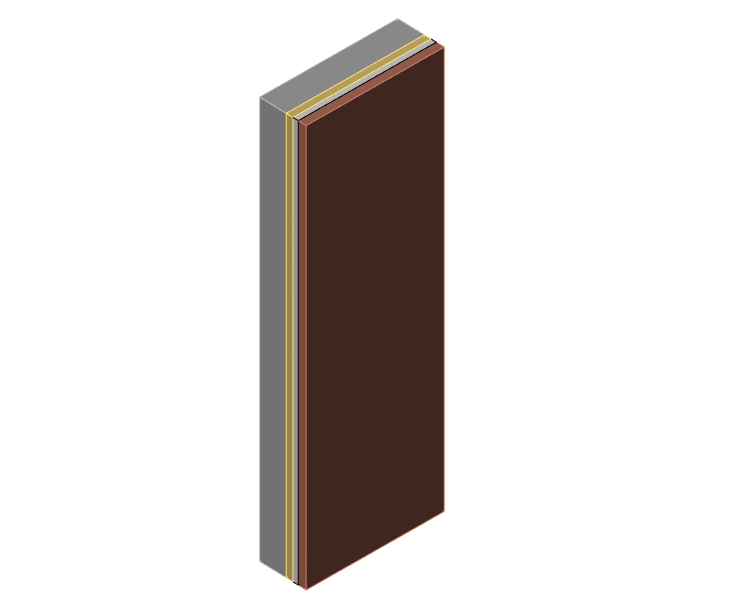

Полученный результат;

Каталог систем Model Studio CS

Для редактирования слоев выбрать команду "Многослойная конструкция" и указать строительную поверхность;

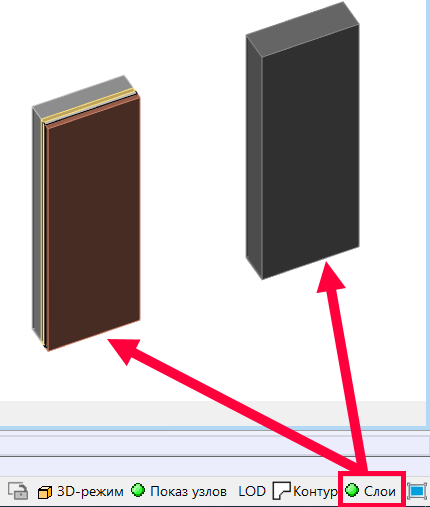

Видимость слоев в 3D модели осуществляется переключением команды "Слои", в правой нижней части графической платформы;

Каталог систем Model Studio CS

Примечание: Для отображения цветового решения слоев в CADLib Модель и Архив, перед публикацией файла с многослойными конструкциями требуется выполнить команду "Создать каркас поверхности" (см. п.9.4) и для строительных поверхностей задать цвет "По блоку".

ФОРМИРОВАНИЕ ВЕДОМОСТЕЙ МНОГОСЛОЙНЫХ КОНСТРУКЦИЙ

Во вкладке "Model Studio решения" на панели "Документирование" выбрать команду "Спецификатор";

Каталог систем Model Studio CS

В открывшемся окне выбрать необходимую ведомость

Каталог систем Model Studio CS

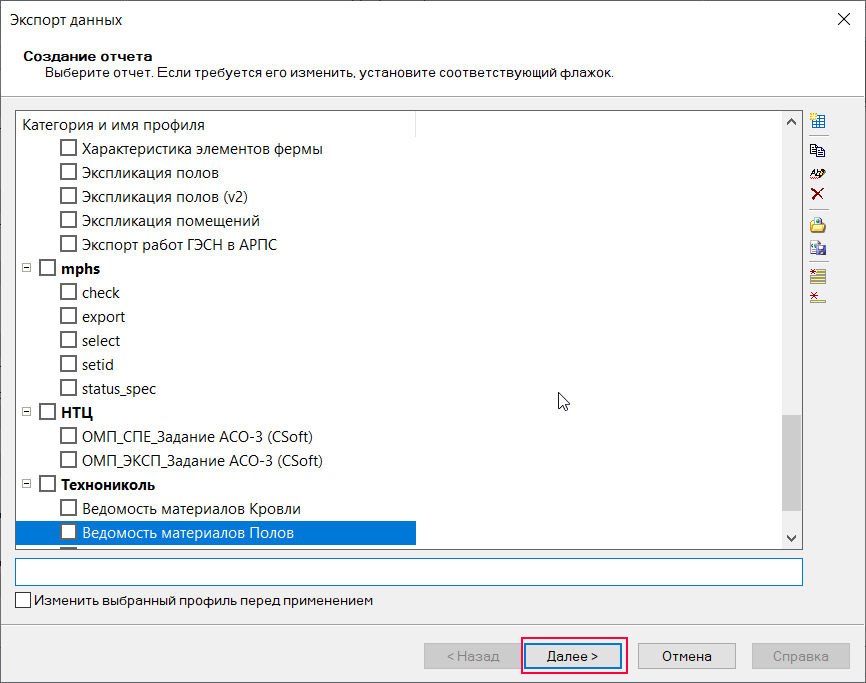

Перейти в пространство листа и нажать на кнопку "Мастер экспорта данных"

Каталог систем Model Studio CS

Нажимать "далее", а затем "Готово"

Каталог систем Model Studio CS

После указать место вставки "Ведомости";

Каталог систем Model Studio CS
