Представленный файл (пакет файлов) каталога содержит техническую изоляцию для воздуховодов и трубопроводов компании ТЕХНОНИКОЛЬ, в виде преднастроенной библиотеки элементов в среде MagiCAD.

Каталог изоляции включается в себя следующие разделы:

• Изоляцию воздуховодов;
• Изоляция трубопроводов (системы отопления, охлаждения, системы водоснабжения, спринклерные системы, газоснабжение);
• Изоляция трубопроводов (канализация).

Каталог разработан в 2019 версиях Autodesk AutoCAD & MagiCAD. Системные файлы проекта имеют расширения:

• ТН_Шаблон проекта MagiCAD v.2019.2.EPJ -файл с настройками проекта.
• ТН_Шаблон проекта MagiCAD v.2019.2.QPD - файл с загруженным оборудованием.
• ТН_Шаблон проекта MagiCAD v.2019.2.LIN - типы линий в проекте.

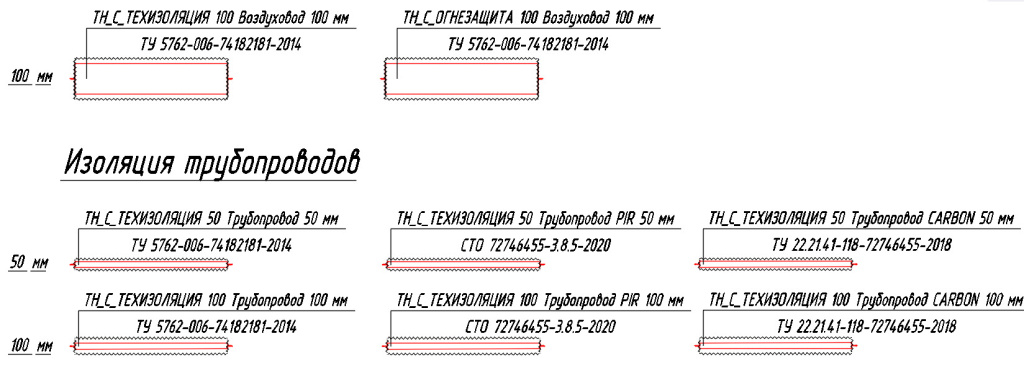

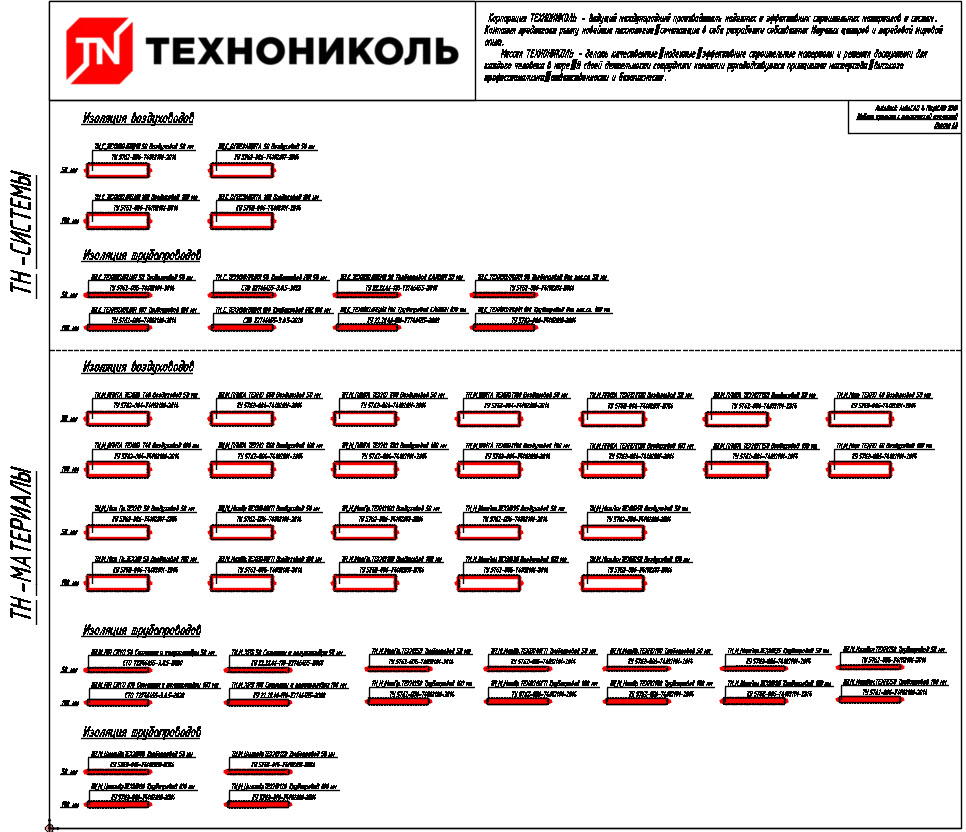

При открытии файла, пользователя встречает стартовое окно в пространстве модели, в котором размещены все настроены типы изоляции в проекте (рис. 1.).

Библиотека материалов MagiCAD

Рис. 1. Стартовый вид

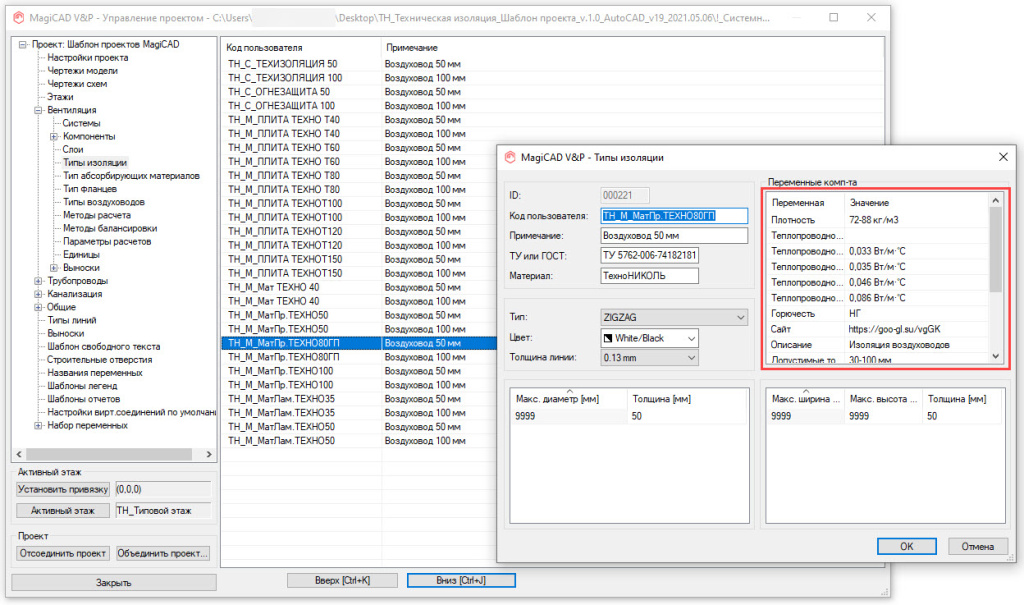

Вся продукция имеет ряд заполненных параметров, как показано на рис. 2.

Библиотека материалов MagiCAD

Рис. 2. Параметры в изоляции

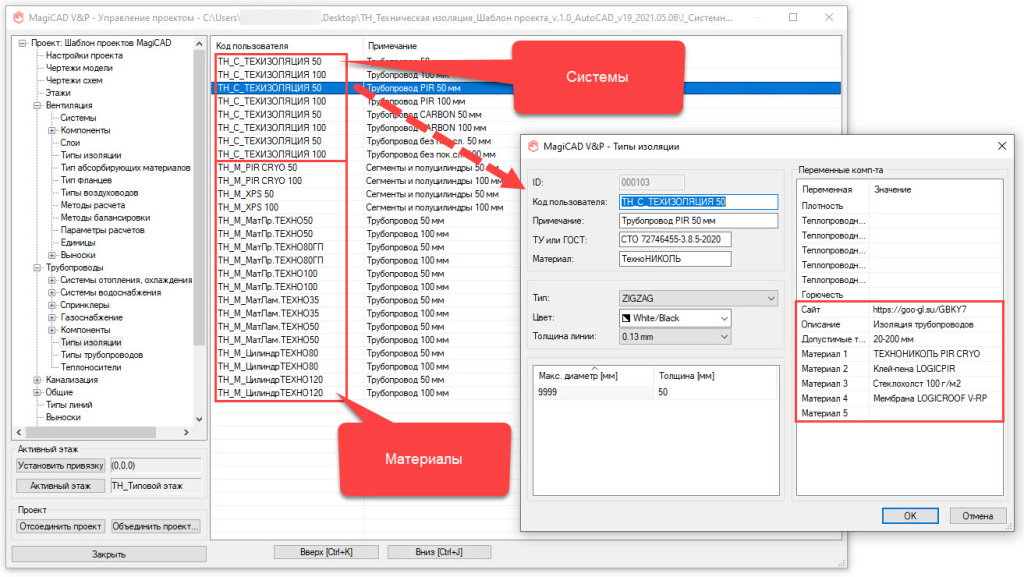

Все типы изоляции разделены на системы и материалы. В случае систем- заполнены параметры "Материал 1"-"Материал 5", в которые занесены материалы, из которых состоит многослойная конструкция изоляции (рис. 3). Если изоляция штучная, то заполняются все основные параметры из списка параметров (как показано на рис. 2).

Библиотека материалов MagiCAD

Рис. 3. Система изоляции

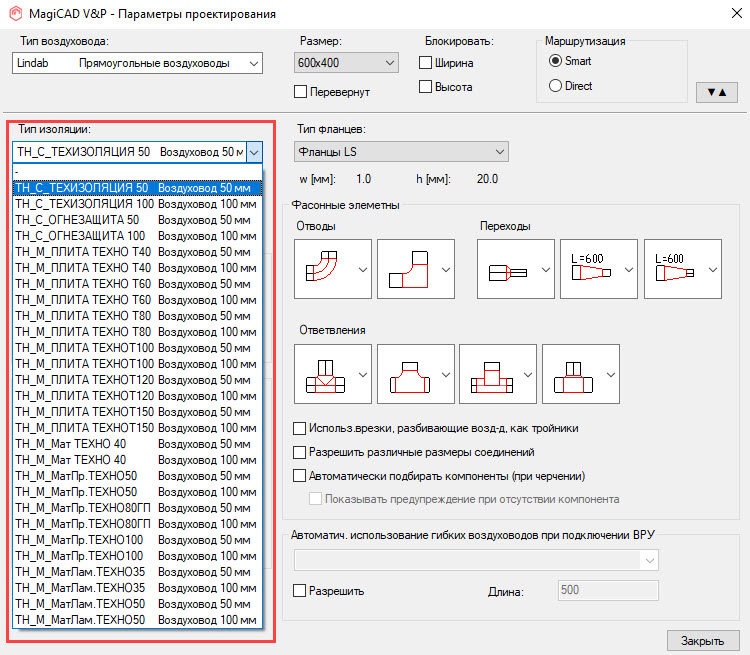

При выборе инструмента в среде MagiCAD, пользователь может сразу же назначить необходимый тип изоляции (рис. 4).

Библиотека материалов MagiCAD

Рис. 4. Выбор изоляции при моделировании

В разных видах стиль изоляции настроен как линия-зигзаг, также отображается на планах (рис. 5), аксонометрических схемах (рис. 6), а также в 3д-виде (рис. 7). Линия изоляции изменяется в зависимости от выбранного масштаба в модели.

Библиотека материалов MagiCAD

Рис. 5. Отображение изоляции на плане

Библиотека материалов MagiCAD

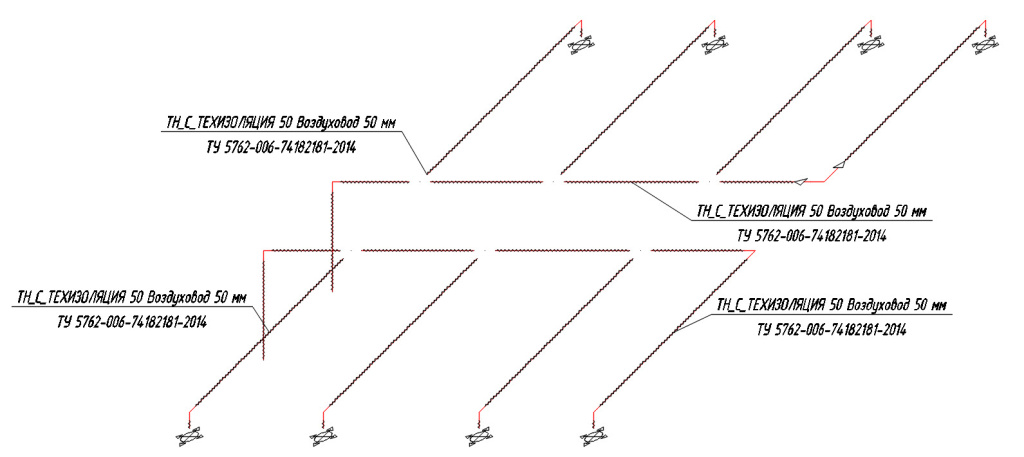

Рис. 6. Отображение изоляции на аксонометрии

Библиотека материалов MagiCAD

Рис. 7. Отображение изоляции в 3d

Помимо настроенной изоляции в шаблоне, пользователь может использовать шаблон для внутренних целей разработки разделов ОВ и ВК, т.к. он настроен на полноценную работу и выпуск проектной и рабочей документации. В нем настроены:

• Первичные системы, их параметры отображения, настройки по расчету (рис. 8);

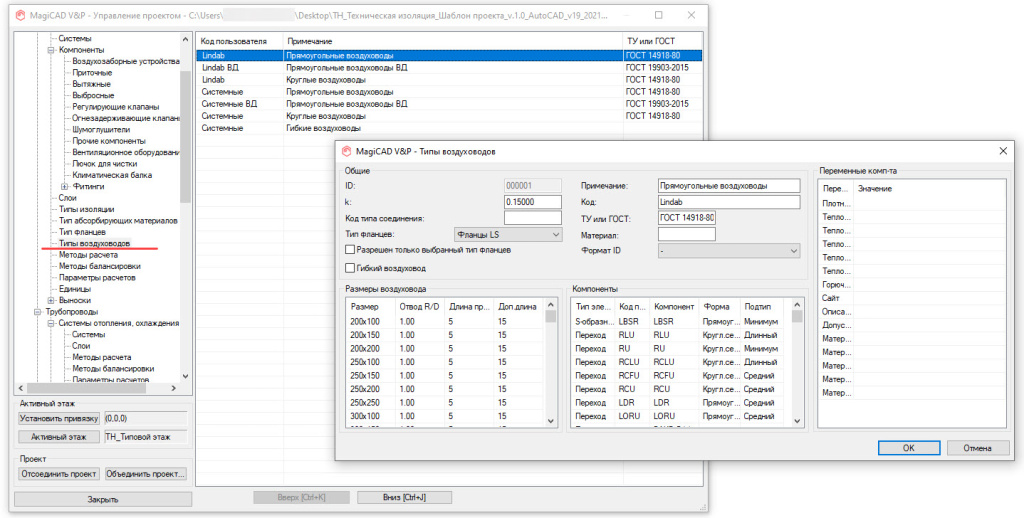

• Типы воздуховодов, а также трубопроводов, фитингов и оборудования (рис. 9);
• Типы изоляции от компании ТЕХНОНИКОЛЬ;

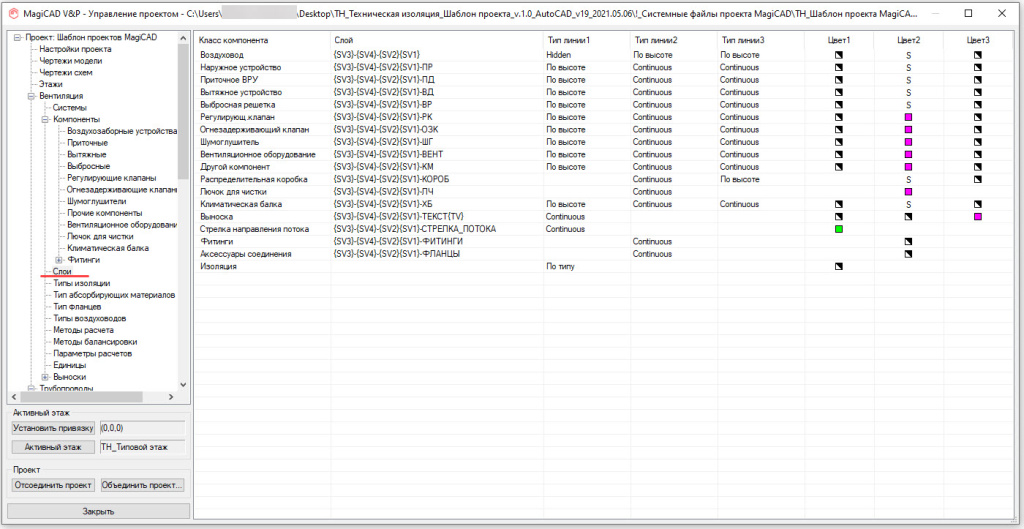

• Слои, коды для автоформирования слоев в системе AutoCAD (рис. 10);
• Методы расчета, методы балансировки;
• Выноски для всех типов воздуховодов, трубопроводов и для оборудования (рис. 11);
• Загружено оборудование для разделов ОВ и ВК (пользователь всегда может догрузить необходимое оборудование из MagiCloud);

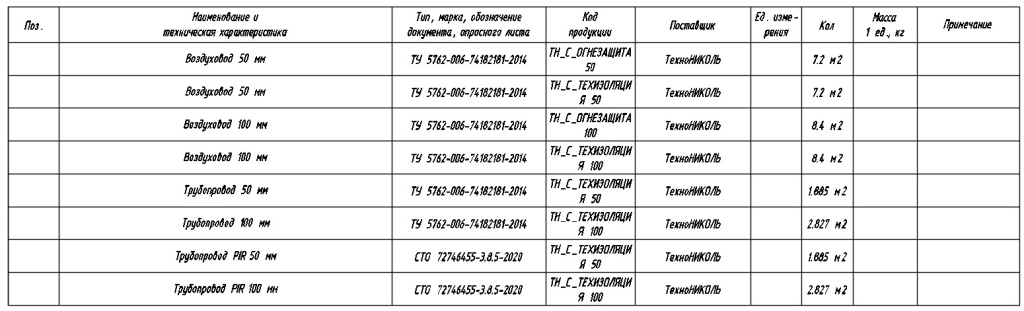

• Настроены шаблоны отчетов для труб, воздуховодов, изоляции (рис. 12,13).

Библиотека материалов MagiCAD

Рис. 8. Настройки систем

Библиотека материалов MagiCAD

Рис. 9. Настроенные типы воздуховодов

Библиотека материалов MagiCAD

Рис. 10. Настройка слоев

Библиотека материалов MagiCAD

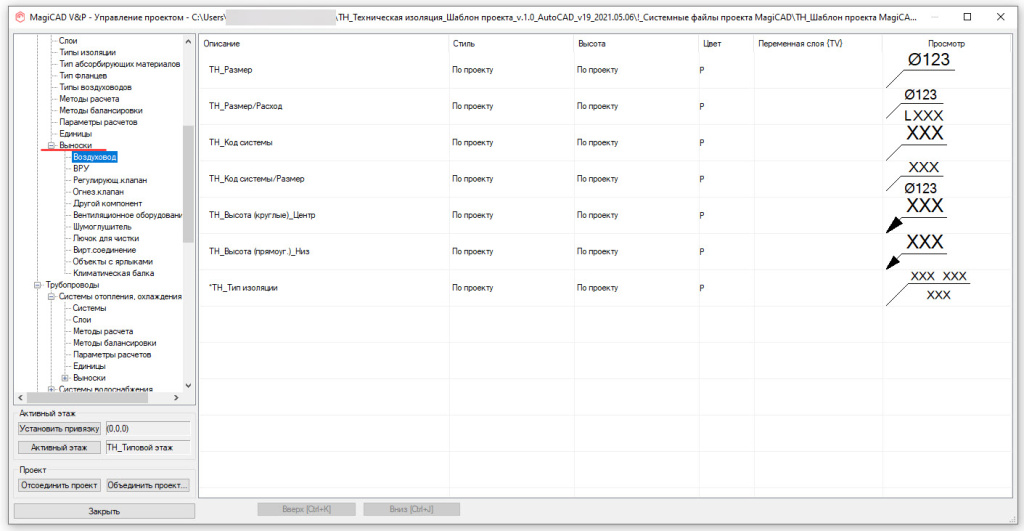

Рис. 11. Выноски

Библиотека материалов MagiCAD

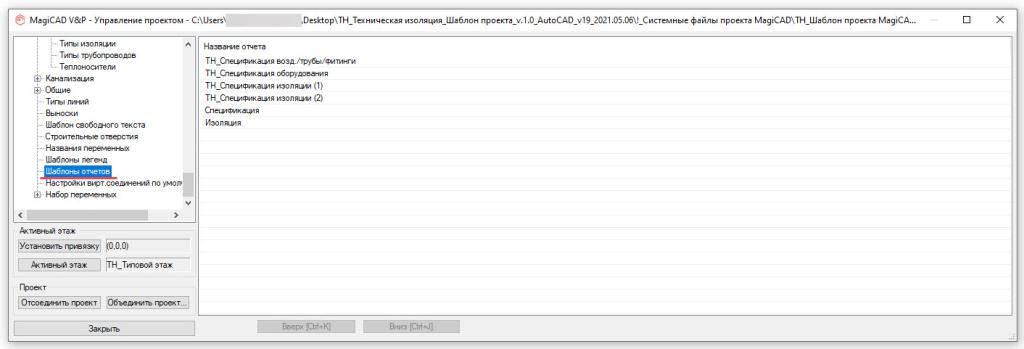

Рис. 12. Шаблоны отчетов

Библиотека материалов MagiCAD

Рис. 13. Шаблоны отчетов

Варианты использования:

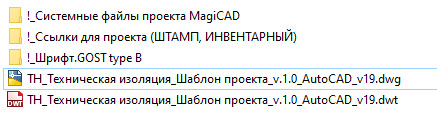

1. В случае если пользователь хочет начать работу в данном шаблоне, то необходимо распаковать архив и скопировать все файлы (рис. 14) в будущую рабочую директорию проекта (набор данных файлов и будет рабочей средой одного проекта, далее уже необходимо копировать шаблонный файл "ТН_Техническая изоляция_Шаблон проекта_v.1.0_AutoCAD_v19.dwg" для создания файлов этажей, переименовывая их и добавляя в структуру этажей).

   Библиотека материалов MagiCAD

   Рис. 14. Файлы проекта

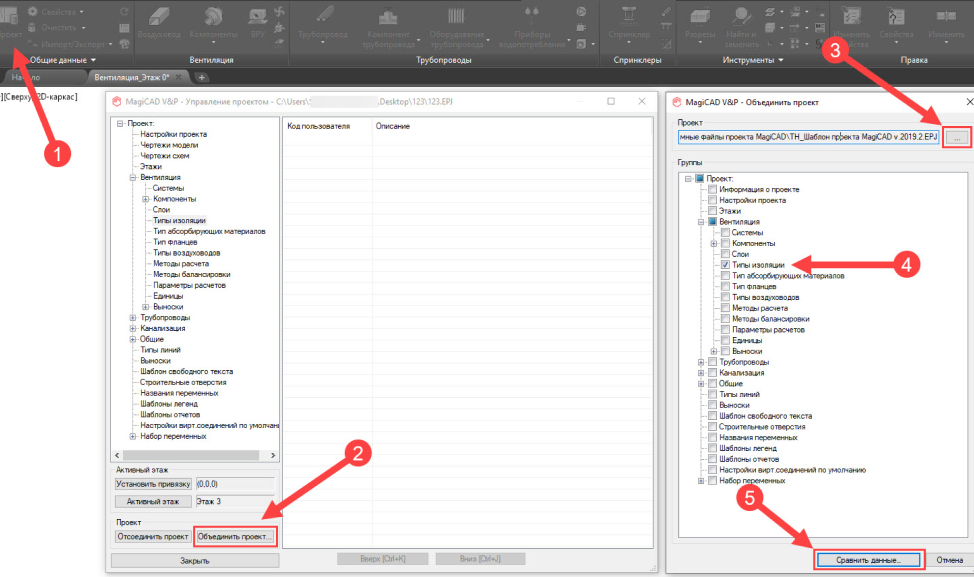

2. В случае использования только изоляции, необходимо открыть личный рабочий проект, далее зайти в "Проект - 1" - вкладка проекта слева вверху, открыть "Объединить проект - 2", далее выбираем путь, где расположен скаченный файл проекта "ТН_Шаблон проекта MagiCAD v.2019.2.EPJ - 3", выбираем какую изоляцию копировать "4", а далее нажимаем "Сравнить данные - 5" (рис. 15).

   Библиотека материалов MagiCAD

   Рис. 15. Копирование типов изоляции

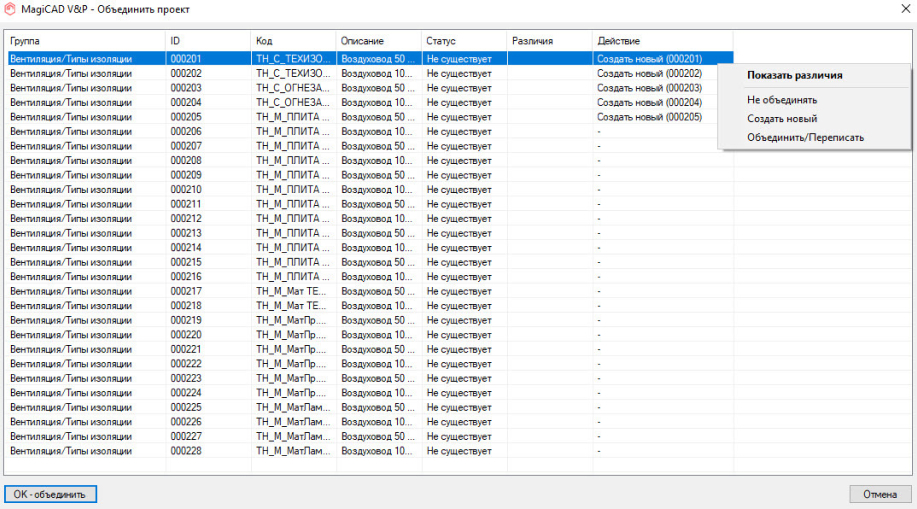

   После чего открывается окно, в котором пользователь может скопировать/перезаписать/объединить все типы или только необходимые в личный проект (рис. 16). После этого изоляция появится в личном проекте.

   Библиотека материалов MagiCAD

   Рис. 16. Копирование типов изоляции

Примечания:

• Данная версия каталога и шаблона подходит для 2019.2 версии MagiCAD и выше;
• В случае работы на основе данного шаблона, необходимо установить шрифт на компьютер, который находится в папке с шаблоном "!_Шрифт.GOST type".
• Для корректного функционирования штампов и рамок в шаблоне необходимо сохранять относительные пути файлов в папке "!_Ссылки для проекта (ШТАМП, ИНВЕНТАРНЫЙ)", данные файлы всегда переносить с файлами проекта.
• Все элементы изоляции также считаются стандартной спецификацией в MagiCAD.
