Каталог элементов узлов Revit

Представленный файл каталога содержит элементы узлов, аннотационные обозначения и цветовые области, компании ТЕХНОНИКОЛЬ, предназначенные для создания 2D — узлов.

Каталог разработан в 2019-2025 версиях Autodesk Revit и имеет расширение "*.rvt".

В каталоге содержатся разработанные виды, разделенные по категориям:

1. Аннотационные обозначения:
   1. Аннотационные обозначения (12 шт.);
2. Цветовые области:
   1. Цветовая область (материалы) (71 шт.);
   2. Цветовая область (теплоизоляция) (17 шт.);
3. Элементы узлов:
   1. Элементы узлов (элементы крепления) (43 шт.);
   2. Элементы узлов (линии) (51 шт.);
   3. Элементы узлов (материалы) (46 шт.);
   4. Элементы узлов (комплектация) (31 шт.);
   5. Элементы узлов (гидроизоляция) (46 шт.).

При открытии файла, пользователя встречает "ТН-Стартовое окно", в котором представлены ссылки на чертежные виды (рис. 1).

Каталог элементов узлов Revit

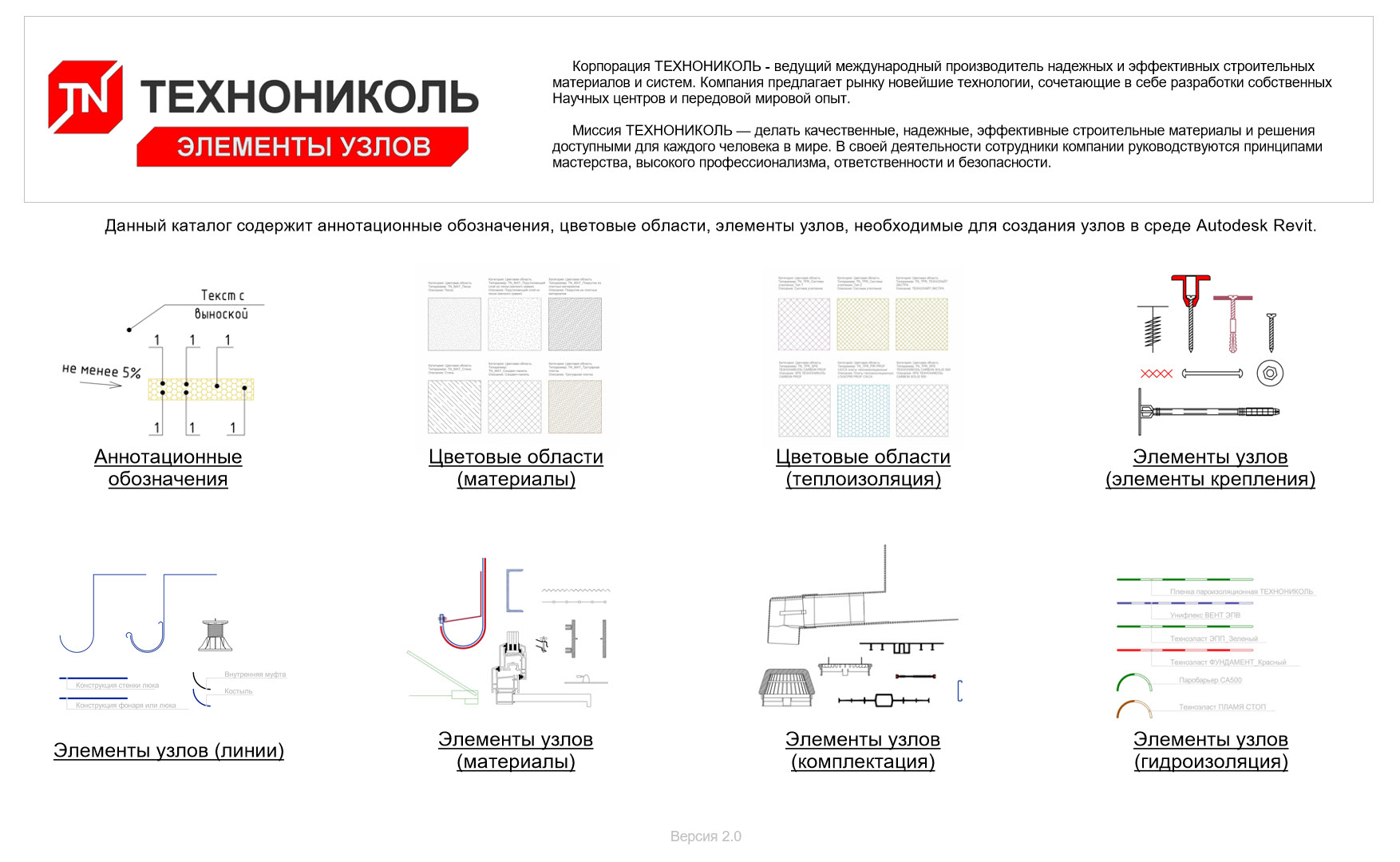

Рис. 1. Стартовое окно каталога

Через стартовое окно можно сразу попасть в выбранный раздел (чертежный вид). Структура видов разделена по категориям семейств, как показано на рис. 2.

Каталог элементов узлов Revit

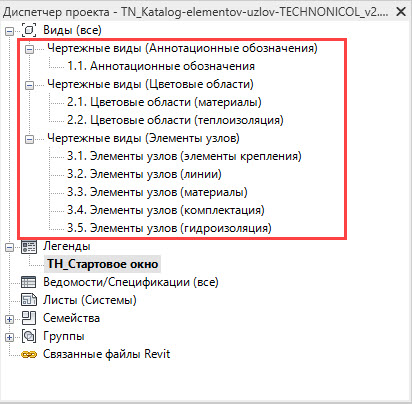

Рис. 2. Организация диспетчера проекта

Так, зайдя во вкладку "1.1. Аннотационные обозначения", пользователь может заимствовать семейство в личный проект для работы с сечениями, разрезами, видами плана, чертежными видами для компоновки и оформления (рис. 3).

Каталог элементов узлов Revit

Рис. 3. Аннотационные обозначения

Для удобства восприятия и работы с каталогом, черным цветом выделены семейства, для заимствования, серым – вспомогательные элементы каталога или подписи.

Каталог структурирован таким образом, чтобы пользователю было удобно заимствовать все необходимые ресурсы в личные проекты, для формирования 2D- узлов. Также имеются различные штриховки утеплителей, выполнение с помощью цветовых областей (рис. 4).

Каталог элементов узлов Revit

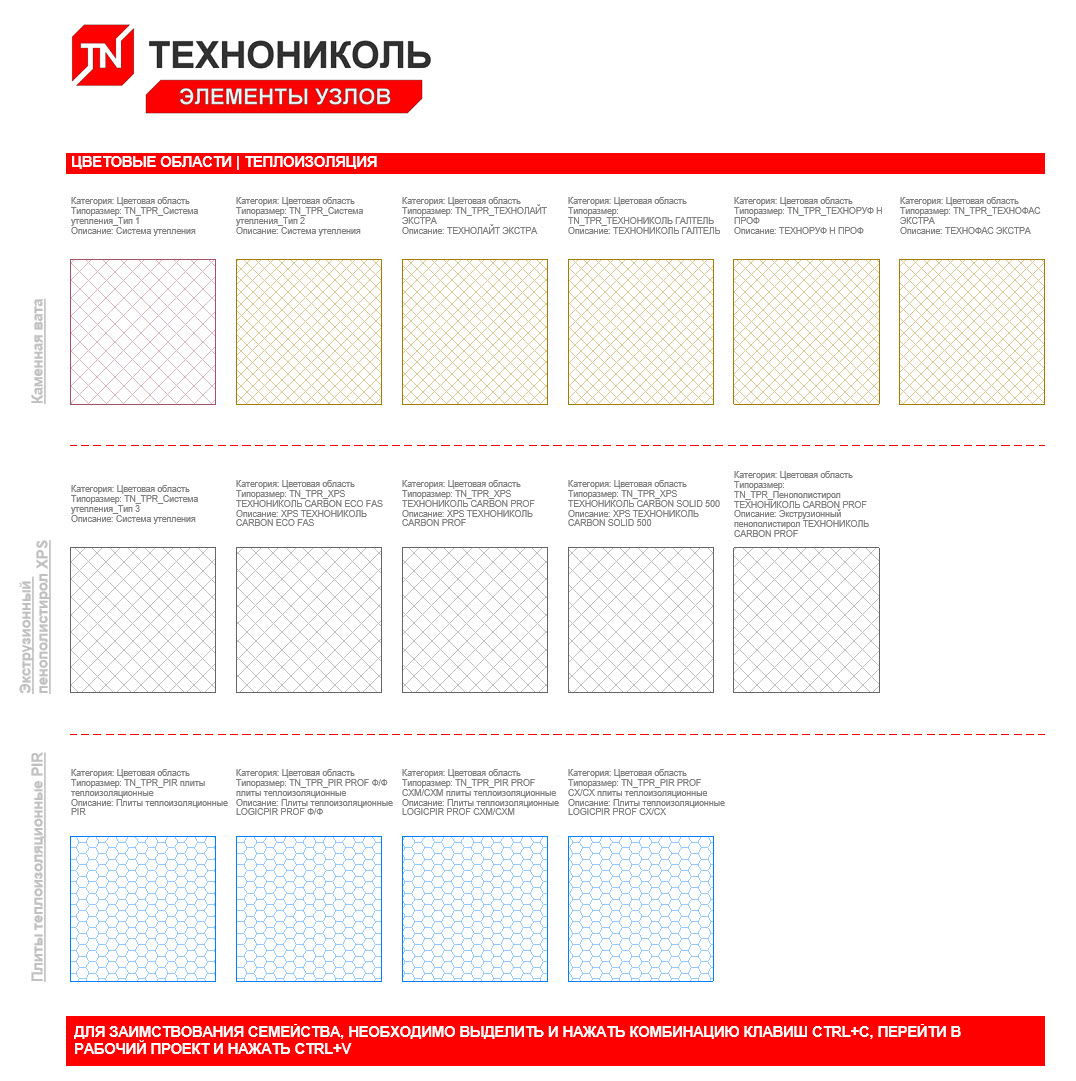

Рис. 4. Теплоизоляционные материалы

В разделе элементы крепления пользователям доступны семейства с гибким функционалом по настройке (рис. 5).

Каталог элементов узлов Revit

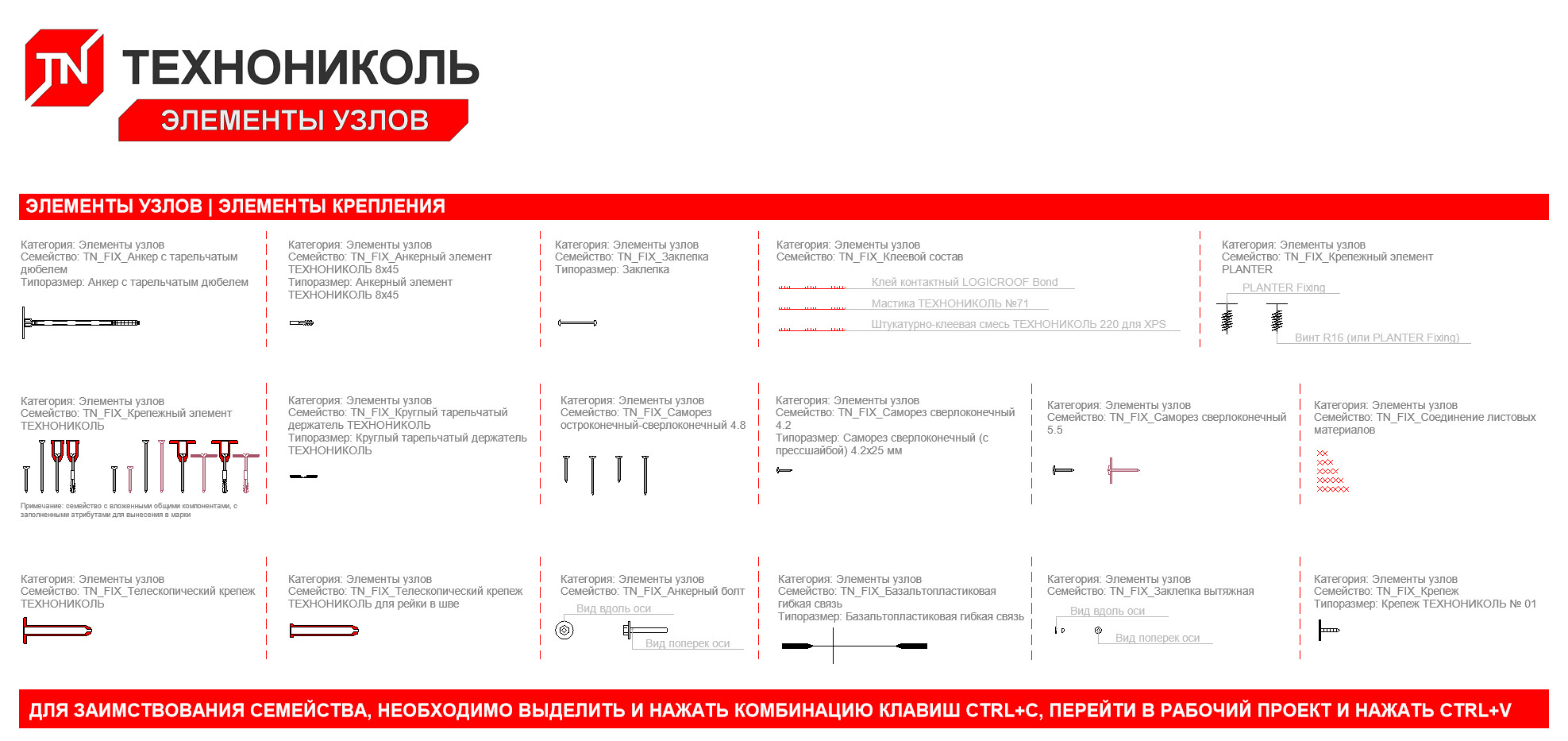

Рис. 5. Элементы крепления

Так семейство TN_FIX_Крепежный элемент ТЕХНОНИКОЛЬ имеет вложенные общие семейства (рис. 6):

• TN_FIX_Анкерный элемент ТЕХНОНИКОЛЬ 8х45;
• TN_FIX_Круглый тарельчатый держатель ТЕХНОНИКОЛЬ;
• TN_FIX_Саморез остроконечный-сверлоконечный 4.8;
• TN_FIX_Телескопический крепеж ТЕХНОНИКОЛЬ;
• TN_FIX_Телескопический крепеж ТЕХНОНИКОЛЬ для рейки в шве.

Каталог элементов узлов Revit

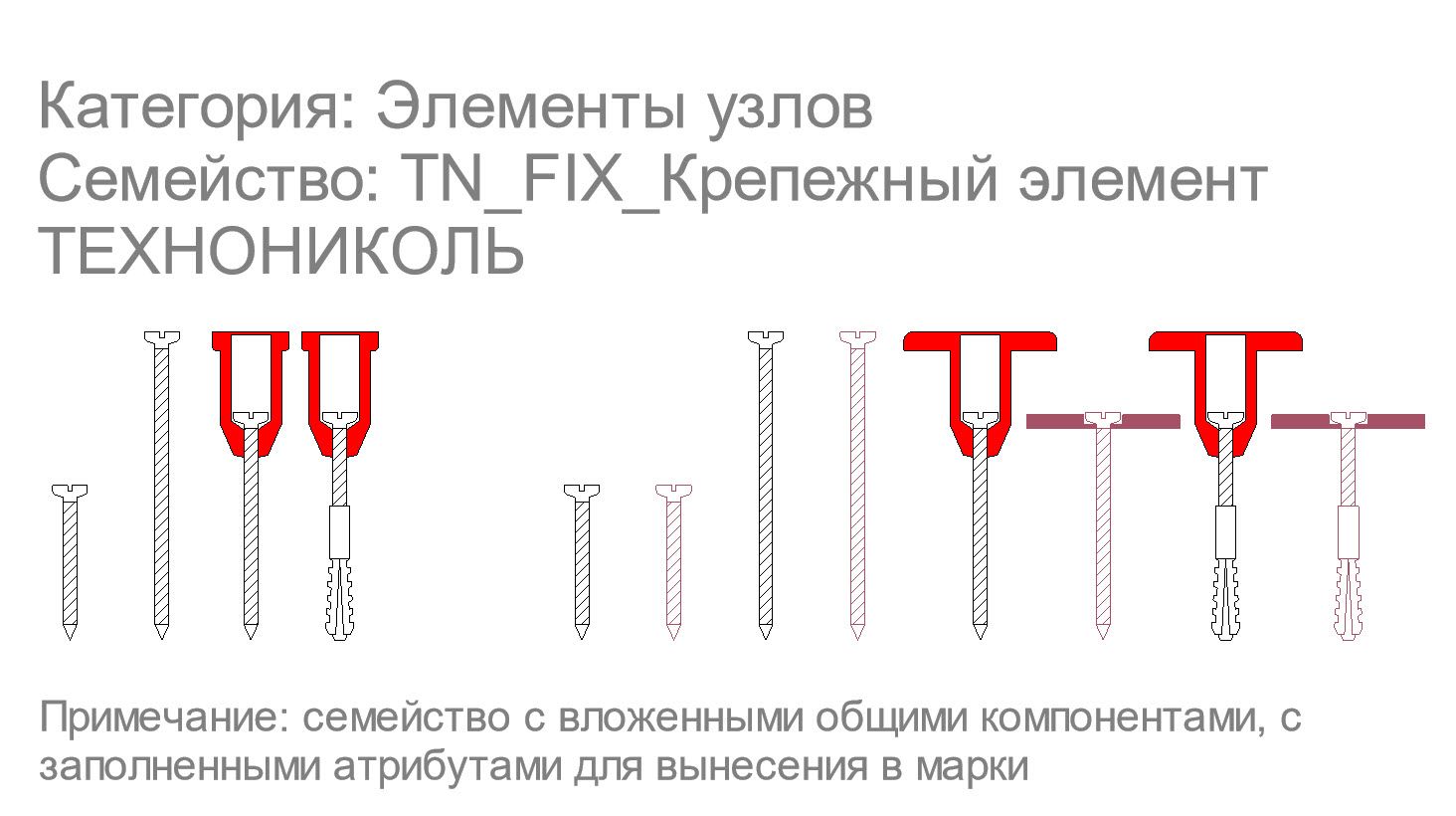

Рис. 6. Семейство крепежного элемента

Что позволяет гибко настраивать отображение всех комплектующих крепежа, а также выводить марки по вложенным элементам на 2D-узлах (рис. 7).

Каталог элементов узлов Revit

Рис. 7. Типовой узел ТЕХНОНИКОЛЬ
