Каталог элементов узлов ARCHICAD

Представленный файл каталога содержит элементы узлов, аннотационные обозначения и материалы, компании ТЕХНОНИКОЛЬ, предназначенные для создания 2D — узлов.

Каталог разработан в Archicad 20 и имеет расширение "*.pla".

Все элементы каталога расположены на плане первого этажа и разделены на следующие категории:

• Несущие и ограждающие конструкции (7 шт.)
• Воронки и аэраторы (3 шт.)
• Трубные проходки (3 шт.)
• Утеплители (5 шт.)
• Клеевые элементы, сварные швы и пропитки (5 шт.)
• Профилированные мембраны (2 шт.)
• Крепежные элементы (14 шт.)
• Аннотации (3 шт.)
• Цементно-песчаная стяжка и арматура (2 шт.)
• Финишные покрытия (3 шт.)
• Сыпучие материалы (3 шт.)
• Гидроизоляция (16 шт.)

При открытии файла, пользователя встречает "Титульный лист" (рис. 1).

Каталог элементов узлов ARCHICAD

Рис. 1. Титульный лист.

Расположение элементов каталога на плане (рис. 2).

Каталог элементов узлов ARCHICAD

Рис. 2. Расположение элементов на плане.

Пользователь может заимствовать элементы в личный проект для работы с сечениями, разрезами, видами плана, чертежными видами для компоновки и оформления (рис. 3).

Каталог элементов узлов ARCHICAD

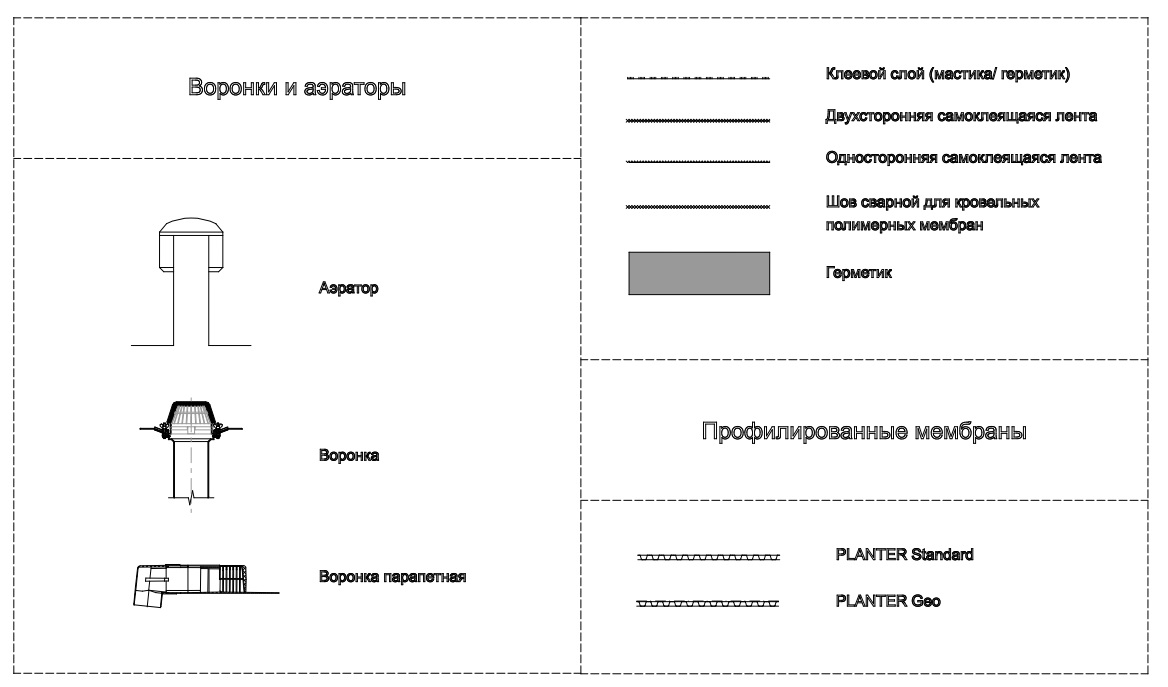

Рис. 3. Элементы каталога.

Часть элементов представляют из себя настроенные стандартные средства проектирования Archicad (гидроизоляция, утеплители, сыпучие материалы), а часть являются объектами с параметризацией (воронки и аэраторы, трубные проходки, крепежные элементы).

Параметризируемые элементы редактируются графически (рис. 4) а также через меню параметров объекта (рис. 5). Часть элементов, например, крепёжные, объединены в один объект и выбор типа осуществляется через меню (рис. 6).

Каталог элементов узлов ARCHICAD

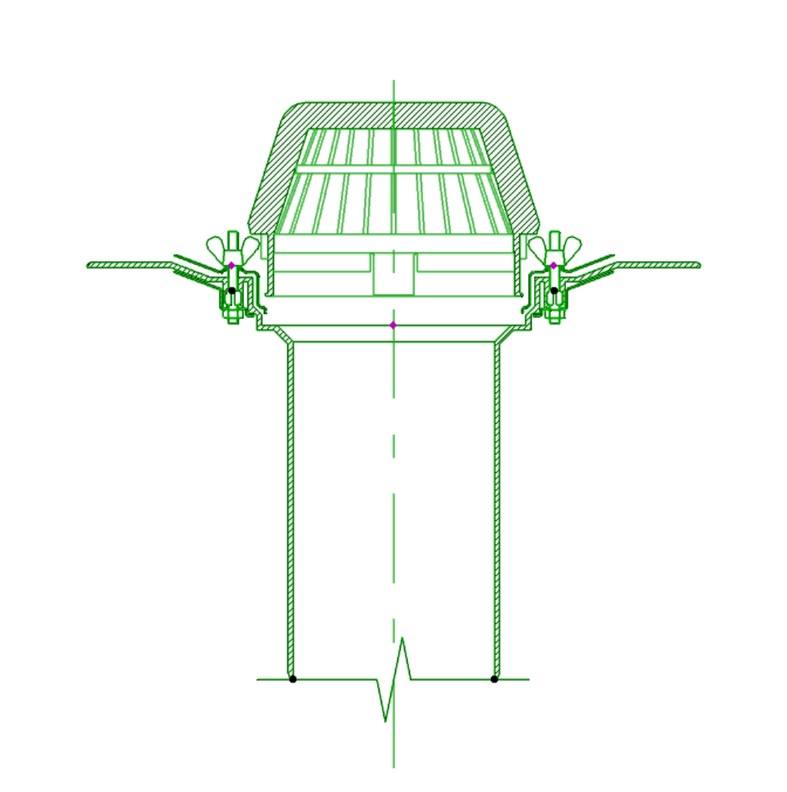

Рис. 4. Графическое редактирование параметризируемого объекта.

Каталог элементов узлов ARCHICAD

Рис. 5. Редактирование параметризируемого объекта через меню параметров.

Каталог элементов узлов ARCHICAD

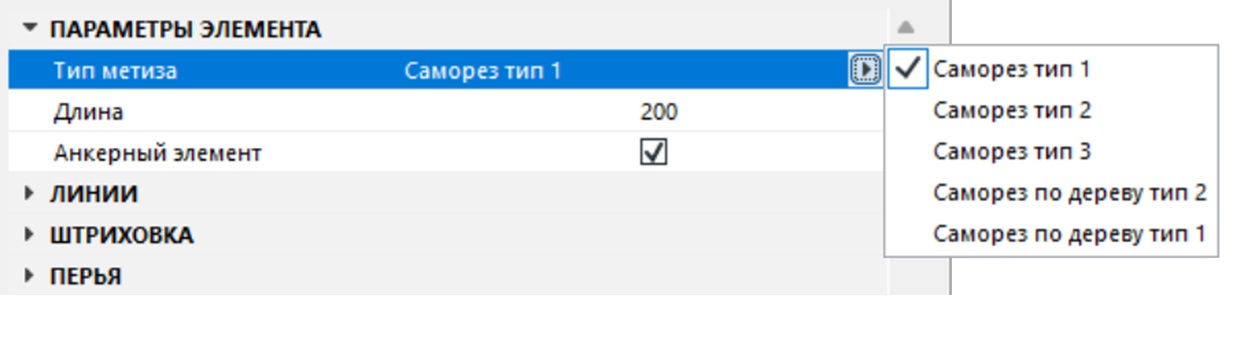

Рис. 6. Выбор типа объекта.
