Грунтовые гидротехнические сооружения (ГТС) – искусственные сооружения, возводимые из грунтовых материалов,
например: каменные, каменно-земляные и каменно-набросные. Грунтовые ГТС могут быть водоподпорными для
формирования подпертого верхнего бьефа в водохранилище (грунтовые плотины), так и защитными (дамбы).
Грунтовые ГТС используются для охраны водных ресурсов, защиты территорий от наводнений, а также для
аккумулирования полезных объемов воды, предназначенных для различных водохозяйственных целей.
Для минимизации фильтрационного потока в теле плотины или защитной дамбы и снижения потерь на водном объекте
со стороны напорной грани устраивается противофильтрационный экран (ПФЭ).
В качестве ПФЭ в системе используется полимерная гидроизоляционная неармированная мембрана ECOBASE V-UV
с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного поливинилхлорида.
Гидроизоляционная ПВХ-мембрана ECOBASE V-UV обладает высокими физико-механическими характеристиками и
стойкостью к воздействию ультрафиолета.
Швы полотен гидроизоляционной ПВХ-мембраны ECOBASE V-UV скрепляются путем сварки горячим воздухом при
помощи автоматического сварочного оборудования. После разогрева двумя прижимными роликами с воздушным
зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который
позволяет контролировать герметичность соединения.
Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи
компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после
чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод
инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.

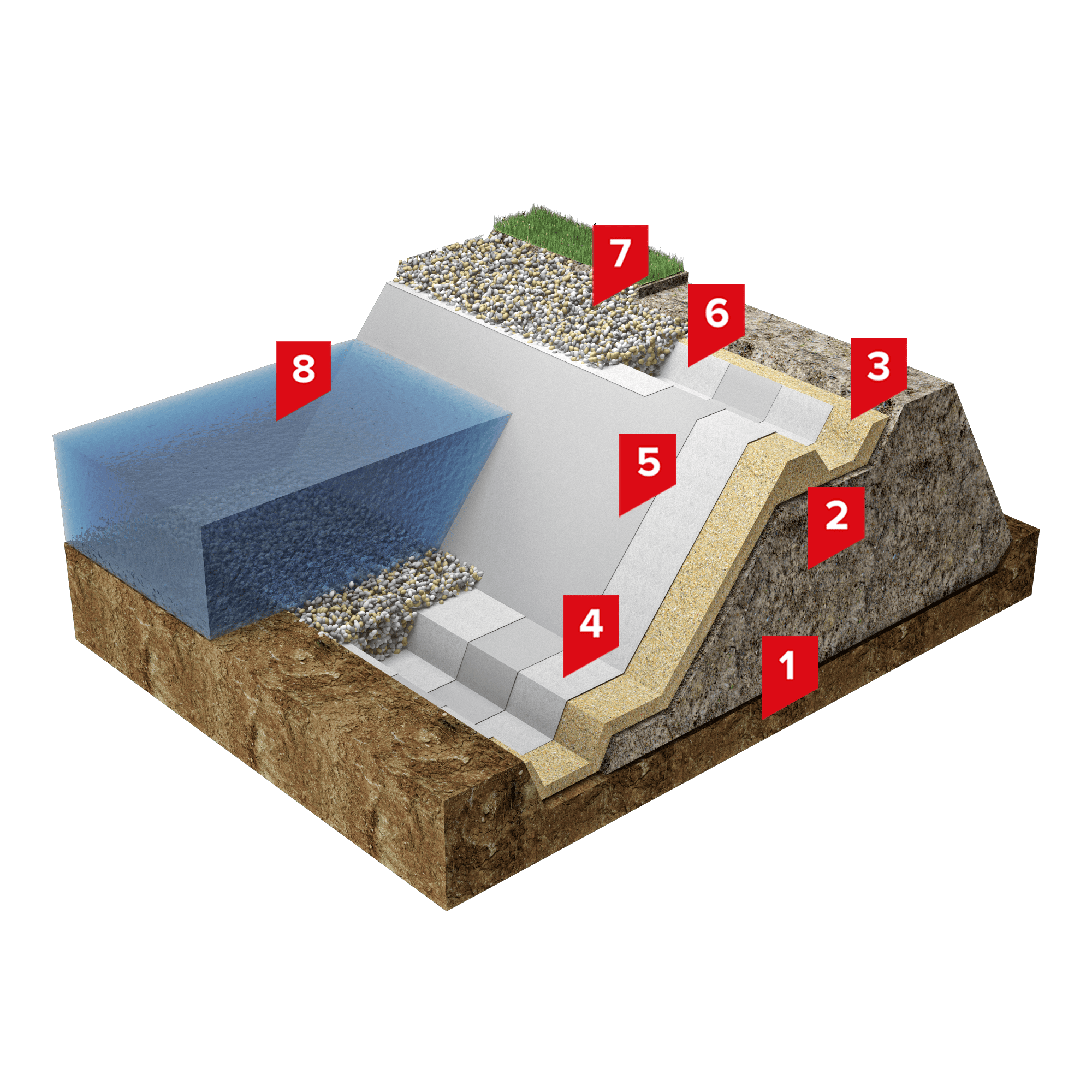

В системе предусмотрен подготовительный слой, выполненный из песка толщиной от 0,1 до 0,3 м. В качестве
разделяющего слоя в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ
500, который монтируется непосредственно на подготовительный слой из песка.
Крепление гидроизоляционной ПВХ-мембраны ECOBASE V-UV на гребне грунтовых ГТС и у подошвы плотины
(защитной дамбы) со стороны верхнего бьефа обеспечивается засыпкой балластными материалами в анкерной
траншее. Дополнительно может использоваться механическое анкерное крепление. Перед засыпкой балластных
материалов выполняется устройство геотекстиля для защиты ПФЭ из гидроизоляционной ПВХ-мембраны ECOBASE
V-UV в анкерной траншее.
Рекомендуем производить защиту ПФЭ от различных негативных механических воздействий. Тип защитного слоя и его
материал определяются на основе проектных решений, технико-экономического обоснования и учета различных
нагрузок на ГТС.
Данная система используется для устройства изоляции (противофильтрационный экран) в различных грунтовых ГТС.
Представленное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом
СП 131.13330.2020 Строительная климатология «СНиП 23-01-99 Строительная климатология».

Система применяется для устройства ПФЭ в плотинах и защитных дамбах из грунтовых материалов для создания подпертого верхнего бьефа в водохранилище, а также для защиты территорий от наводнений и затоплений. Использование гидроизоляционной ПВХ-мембраны ECOBASE V-UV позволяет снизить к минимуму фильтрационный поток в теле плотины или защитной дамбы и аккумулировать полезные объемы воды на водном объекте.
