Грунтовые гидротехнические сооружения (ГТС) – искусственные сооружения, возводимые из грунтовых материалов,
например: каменные, каменно-земляные и каменно-набросные. Грунтовые ГТС могут быть водоподпорными для
формирования подпертого верхнего бьефа в водохранилище (грунтовые плотины), так и защитными (дамбы).
Грунтовые ГТС используются для охраны водных ресурсов, защиты территорий от наводнений, а также для
аккумулирования полезных объемов воды, предназначенных для различных водохозяйственных целей.

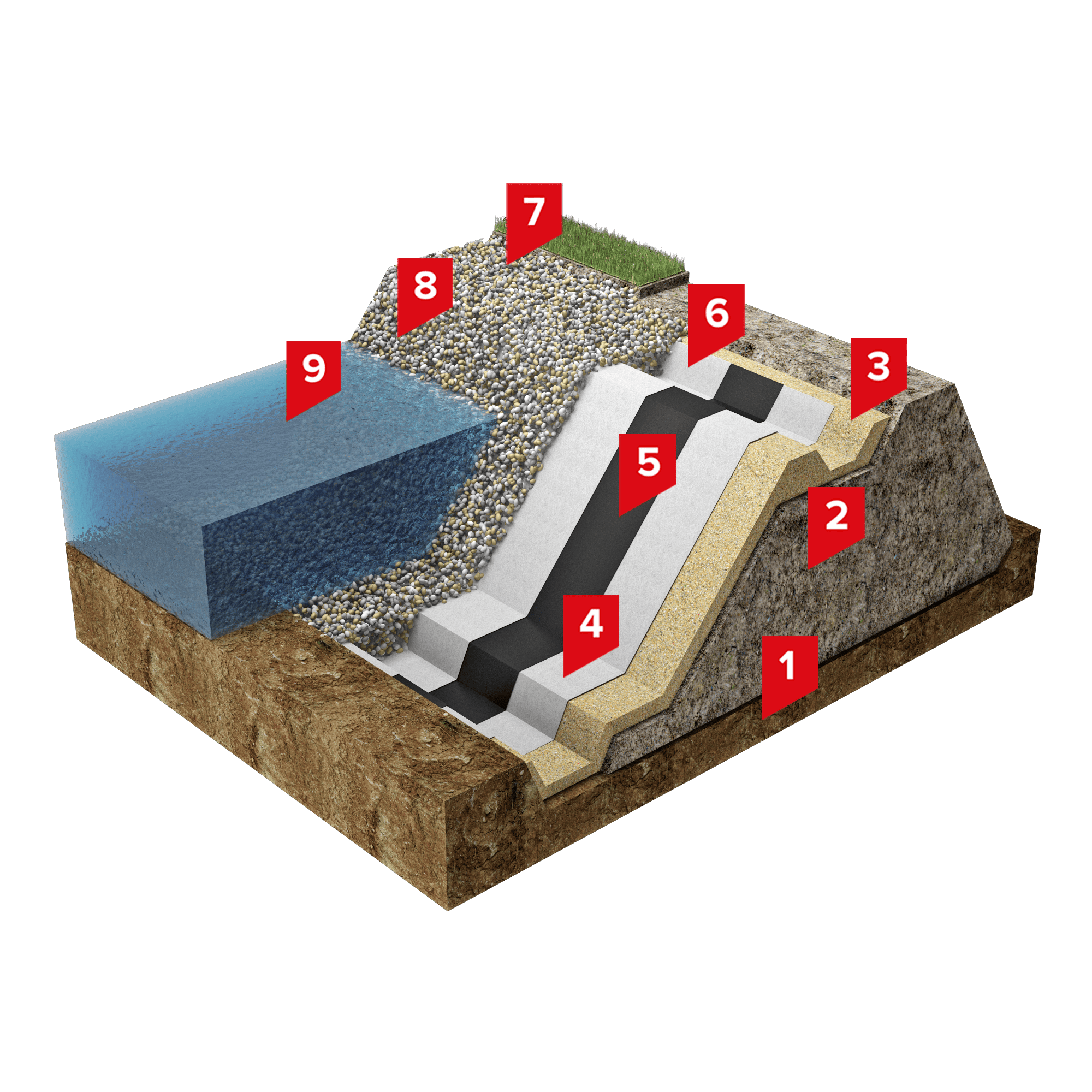

Для минимизации фильтрационного потока в теле плотины или защитной дамбы и снижения потерь на водном объекте
со стороны напорной грани устраивается противофильтрационный экран (ПФЭ).
В качестве ПФЭ в системе используется геосинтетическая гидроизоляционная рулонная геомембрана ГЕОПРУФ с
гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного полиэтилена. ГЕОПРУФ
обладает высокими физико-механическими характеристиками, стойкостью к воздействию ультрафиолета и химической
устойчивостью к агрессивным средам.
Швы полотен геомембраны соединяются путем сварки горячим воздухом при помощи автоматического сварочного
оборудования. После разогрева двумя прижимными роликами с воздушным зазором около 15÷20 мм формируется
двойной шов с центральным воздушным (проверочным) каналом, который позволяет контролировать герметичность
соединения.
Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи
компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после
чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод
инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.
В системе предусмотрен подготовительный слой, выполненный из песка толщиной от 0,1 до 0,3 м. В качестве
разделяющего слоя в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ
500, который монтируется непосредственно на подготовительный слой из песка.
Крепление геомембраны ГЕОПРУФ на гребне грунтовых ГТС и у подошвы плотины или защитной дамбы со стороны
верхнего бьефа обеспечивается засыпкой балластными материалами в анкерной траншее. Дополнительно может
использоваться механическое анкерное крепление.
Также рекомендуем производить защиту ПФЭ от различных негативных механических и ультрафиолетовых
воздействий. Защита ПФЭ выполняется из разделяющего и защитного слоев.
В качестве разделяющего слоя в системе применяется геотекстиль иглопробивной термофиксированный
ТЕХНОНИКОЛЬ ПРОФ 500, который монтируется непосредственно на ПФЭ, выполненный из геомембраны ГЕОПРУФ.
Устройство защитного слоя обеспечивается засыпкой балластными материалами, например - щебень с максимальной
фракцией частиц грунта 20-40 мм для первого слоя. Защитный слой может выполняться из нескольких слоев различных
фракций. В качестве защитного слоя могут также применяться песчаная засыпка, монолитный бетон, сборные
железобетонные блоки. Тип защитного слоя и его материал определяются на основе проектных решений, техникоэкономического обоснования и учета различных нагрузок на ГТС.
При проектировании ПФЭ следует предусматривать компенсирующую складку геомембраны в местах сопряжения
длиной не менее 1,5 м, которая позволяет устранить или максимально уменьшить ее возможные деформации.
Данная система используется для устройства изоляции (противофильтрационный экран) в различных грунтовых ГТС.
Представленное техническое решение может применяться во всех климатических зонах Российской Федерации с учетом
СП 131.13330.2020 Строительная климатология «СНиП 23-01-99 Строительная климатология».

Система применяется для устройства ПФЭ в плотинах и защитных дамбах из грунтовых материалов для создания подпертого верхнего бьефа в водохранилище, а также для защиты территорий от наводнений и затоплений. Использование геомембраны ГЕОПРУФ позволяет снизить к минимуму фильтрационные поток в теле плотины или защитной дамбы, минимизировать фильтрационные потери и аккумулировать полезные объемы воды на водном объекте.
