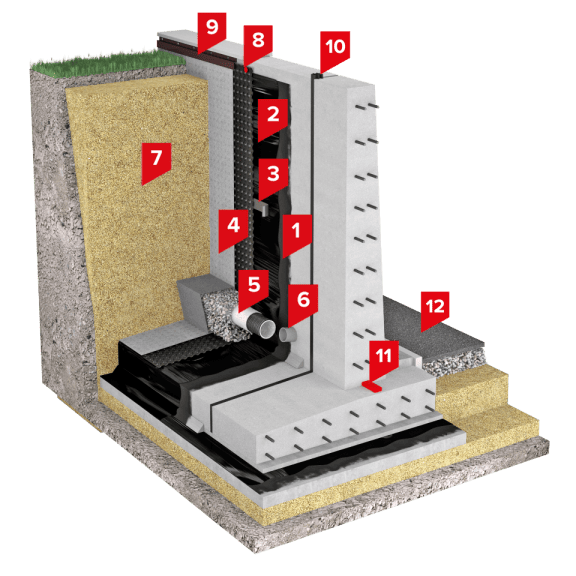

Описание
В качестве гидроизоляционного слоя в системе используется битумно-полимерная мастика ТЕХНОНИКОЛЬ №21, которая обеспечивает изоляцию конструкции от агрессивного воздействия грунтовых и поверхностных вод.
Для увеличения адгезии перед укладкой мастичных слоев гидроизоляции поверхность необходимо огрунтовать праймером битумным ТЕХНОНИКОЛЬ № 01.
Пристенный дренаж состоит из дренажного геокомпозита ПЛАНТЕР 2Д и перфорированной трубы с фильтрующим слоем из термоскрепленного геотекстиля.
Дренажная мембрана выполнена в виде полотна из полиэтилена высокой плотности с выступами высотой 9,0 мм, к которым термически присоединен фильтрующий слой из термоскрепленного геотекстиля Typar SF 27. Данная марка геотекстиля максимально устойчива к заиливанию от мелких частиц грунта, что обеспечивает эффективный отвод воды на протяжении всего срока службы дренажной системы.
Профилированная мембрана также выполняет функцию защиты гидроизоляционного слоя от механических повреждений при обратной засыпке.
ПЛАНТЕР 2Д крепится к гидроизоляционному слою при помощи двусторонней самоклеящаяся ленты PLANTERBAND DUO. В верхней части конструкции мембрана фиксируется механически при помощи крепежного элемента PLANTER Fixing. Завершение мембраны ПЛАНТЕР 2Д выполняется краевой декоративной рейкой PLANTER Profile.
В нижней части подпорной стены предусматриваются отверстия диаметром не менее 50 мм и с шагом 3-6 м в плане для выпуска подземных воды из дренажа.
Для герметизации технологических швов бетонирования в местах сопряжения горизонтальной и вертикальной части подпорной стены применятся набухающий полимерный профиль ТЕХНОНИКОЛЬ IC-SP, установленный на набухающий герметик ТЕХНОНИКОЛЬ.
Герметизация деформационных швов в бетонной конструкции подпорной стены выполняется П-образными гидрошпонками FM-140/50.
Обратную засыпку пазух подпорных сооружений следует производить песчаными грунтами.
