Описание

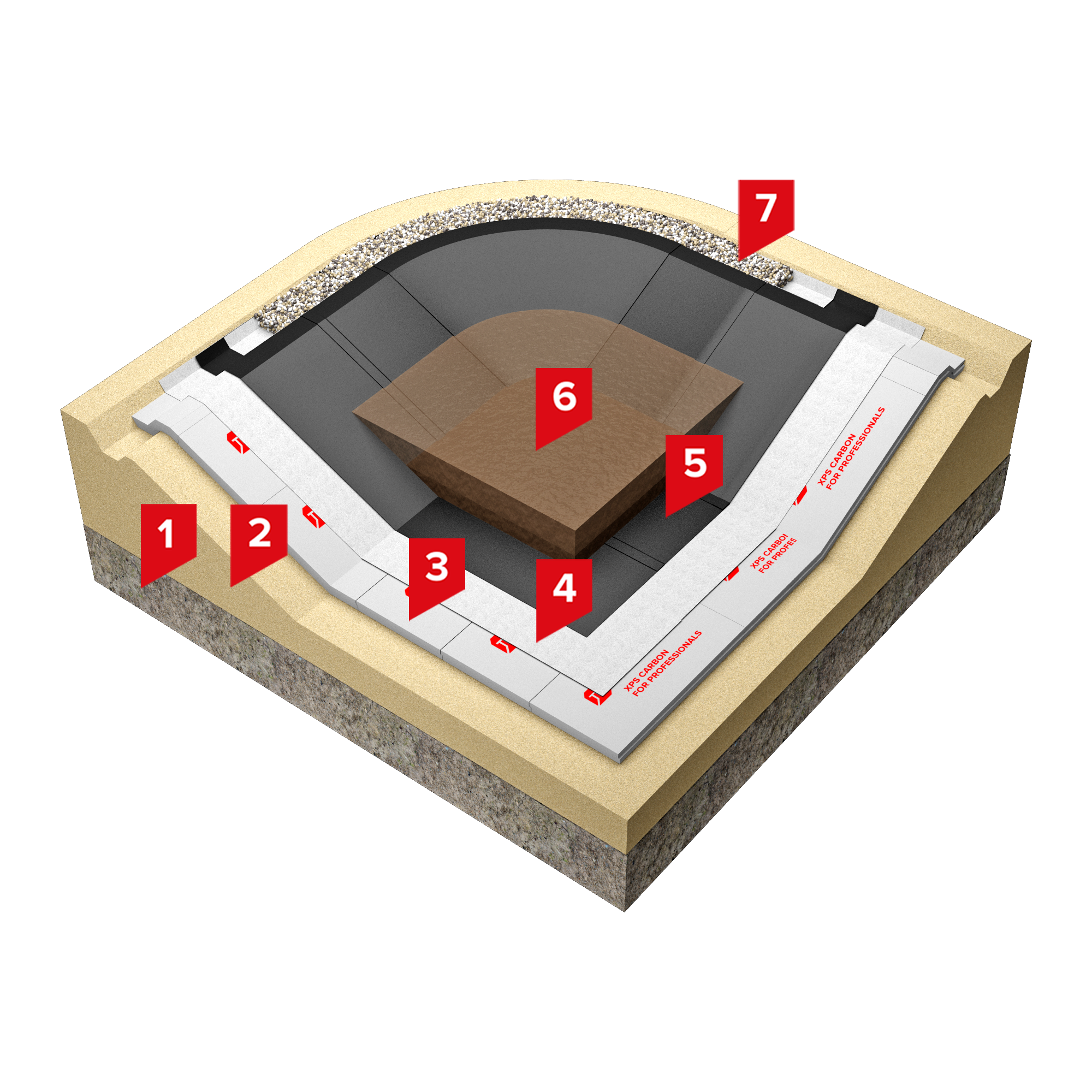

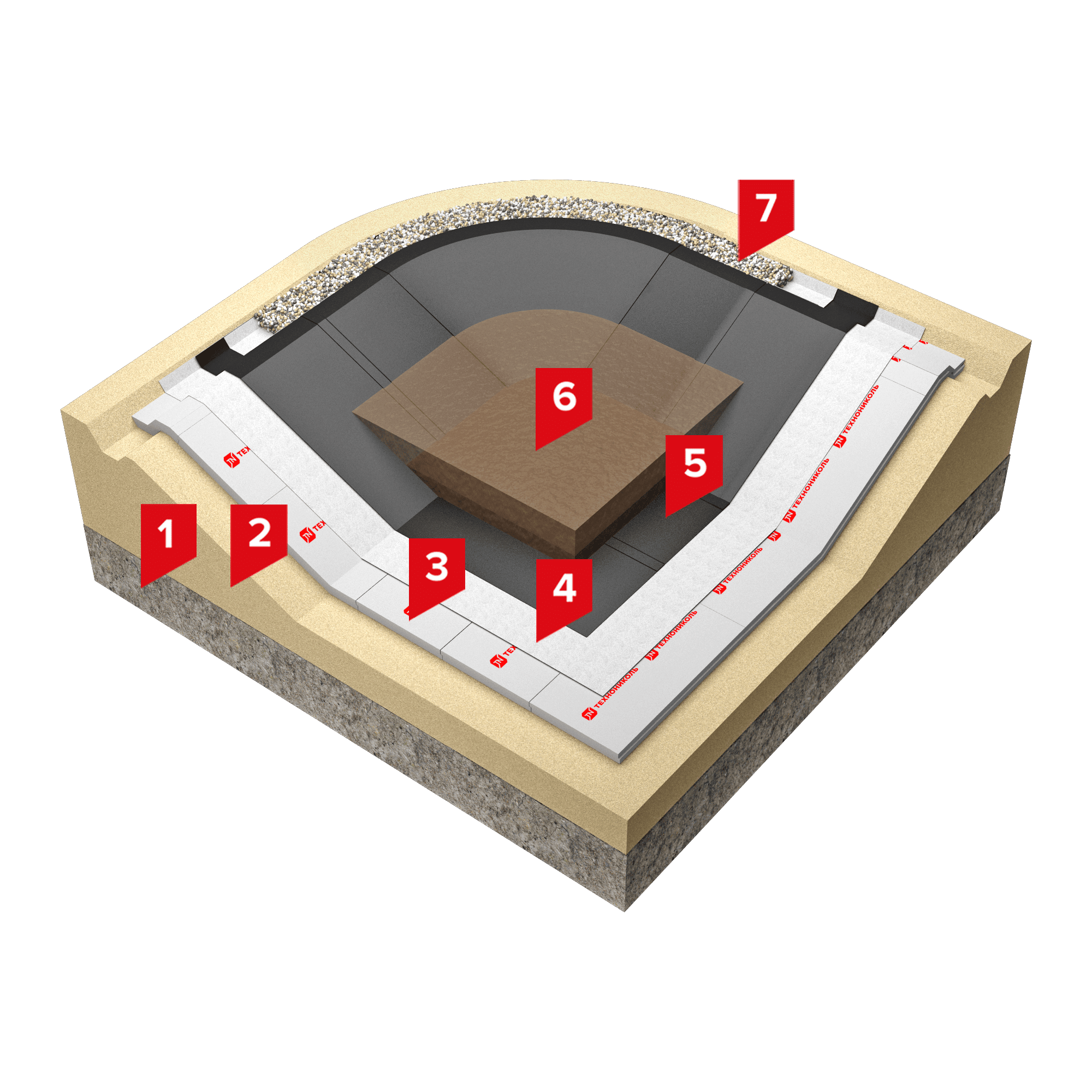

В качестве противофильтрационного экрана (ПФЭ) в системе используется гидроизоляционная рулонная геомембрана ГЕОПРУФ с гладкой поверхностью с обеих сторон полотна, изготовленная из высококачественного полиэтилена. ГЕОПРУФ обладает высокими физико-механическими характеристиками и химической устойчивостью к агрессивным средам, в том числе к элементам буровых растворов.
Швы полотен геомембраны соединяются путем сварки горячим воздухом при помощи автоматического сварочного оборудования. После разогрева двумя прижимными роликами с воздушным зазором около 15÷20 мм формируется двойной шов с центральным воздушным (проверочным) каналом, который позволяет контролировать герметичность соединения.
Герметичность швов проверяется давлением воздуха, который нагнетается в проверочный канал при помощи компрессора и иглы со встроенным манометром. Игла вводится в герметично заваренный проверочный канал, после чего с помощью компрессора или насоса в нем создается избыточное давление воздуха от 1,5 до 2 бар. Такой метод инструментальной проверки позволяет со 100%-ной точностью проверить качество швов.
В качестве подстилающего слоя в системе применяется геотекстиль иглопробивной термофиксированный ТЕХНОНИКОЛЬ ПРОФ 500, который монтируется на теплоизолирующем экране из XPS ТЕХНОНИКОЛЬ CARBON PROF.
Крепление геомембраны в верхней части обваловки обеспечивается засыпкой балластными материалами в анкерной траншее. Дополнительно может использоваться механическое анкерное крепление. Защитный слой геомембраны в случае необходимости может быть выполнен из геотекстильного иглопробивного термофиксированного материала ТЕХНОНИКОЛЬ ПРОФ 500 с последующей послойной отсыпкой на его поверхность мелкозернистого песка и щебня. Система может быть также смонтирована с защитным слоем из монолитного или сборного железобетона.
Теплоизолирующий экран из XPS ТЕХНОНИКОЛЬ CARBON PROF устраивается по выравнивающему слою (обычно из песка). Плиты теплоизоляции укладываются вручную свободной укладкой, в один или несколько слоев, толщиной, определенной на основе прогнозных теплофизических расчетов.
Не допускается длительное пребывание плит XPS под прямым солнечным светом. Работы по укладке теплоизоляционного слоя следует производить одновременно с устройством разделительного слоя из геотекстиля.
При проектировании шламовых амбаров следует предусматривать компенсирующую складку геомембраны в местах сопряжения длиной не менее 0,5 м, которая позволяет устранить или максимально уменьшить ее возможные деформации.
Устройство противофильтрационного экрана в дне и откосах шламовых амбаров регламентируется требованиями ГОСТ Р 58367-2019 «Обустройство месторождений нефти на суше» и ГОСТ 17.1.3.12-86 «Общие правила охраны вод от загрязнения при бурении и добыче нефти и газа на суше».
Данное техническое решение предназначено для применения в северной строительно-климатической зоне Российской Федерации с учетом СП 131.13330.2025 «Строительная климатология СНиП 23-01-99».
