Описание

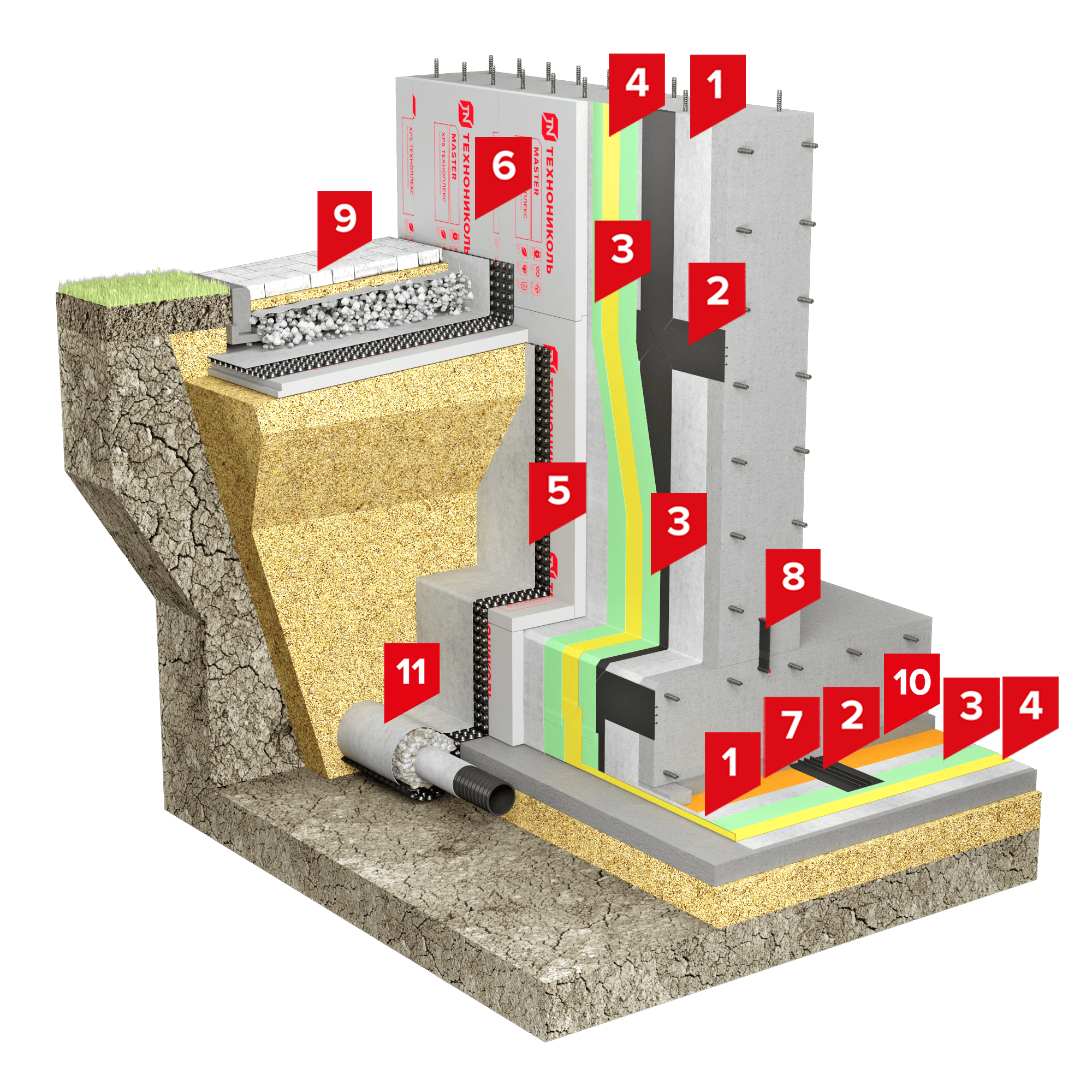

В качестве гидроизоляционного материала применяются неармированные мембраны LOGICBASE V-SL с сигнальным слоем и LOGICBASE V-SТ с текстурной поверхностью, изготовленные на основе пластифицированного поливинилхлорида (ПВХ). Поверх основного гидроизоляционного слоя выполняется защитный слой из полимерной мембраны LOGICBASE V-SТ с текстурной поверхностью. Толщина гидроизоляционных мембран зависит от требований проекта и может составлять 1,5-3,0 мм для каждого слоя. Система применяется для гидроизоляции объектов атомной энергетики (АЭС).
Особенности системы:
- высокая прочность сварных швов;
- возможность выполнения тепловой защиты конструкций;
- снижение давления подземных вод на конструкцию, при условии выполнения дренажной системы;
- свободная укладка гидроизоляционного материала без адгезионного сцепления;
- монтаж с применением автоматического оборудования;
- повышенная надежность гидроизоляционного слоя системы благодаря защитному слою;
- возможность выполнения ремонтопригодной системы.
Особенность данной системы – это разделение гидроизоляции на герметичные контуры. Первый герметичный контур секций площадью до 150 м2 создаётся при помощи гидрошпонок ТЕХНОНИКОЛЬ EC-220-3 (EC-320-4), на вертикальной части рекомендовано использование клеевых лент ПВХ LOGICBASE V-Strip FB. Второй контур герметичных карт такого же размера формируется путем сварки между собой мембран LOGICBASE V-SL и LOGICBASE V-SТ. При необходимости и наличии проекта возможно выполнить организацию ремонтопригодной системы с тремя ремонтопригодными контурами. В этом случае появляется возможность проверить целостность всей гидроизоляции на этапе строительства/эксплуатации фундамента методом вакуумного теста. Скрепление полотен гидроизоляционной мембраны осуществляется путем сварки нахлестов горячим воздухом при помощи автоматического сварочного оборудования с образованием двойного шва и центрального воздушного канала, который позволяет контролировать герметичность швов. В качестве теплоизоляционного слоя подземной конструкции может использоваться экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF или SOLID тип A. Между утеплителем и защитной мембраной LOGICBASE V-SТ необходимо предусматривать разделительный слой из полипропиленового геотекстиля с удельной плотностью 500 г/м2. На горизонтальной части фундамента дополнительно предусмотрен слой пленки ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0 и защитной цементно-песчаной стяжки. Организация пристенного дренажа, выполненного из профилированной мембраны PLANTER Фундамент Гео и соединенного с кольцевой дреной, позволяет эффективно отводить воду от сооружения. Для герметизации технологических швов бетонирования в местах сопряжения плиты и стены фундамента применяются специальные ПВХ-гидрошпонки ТЕХНОНИКОЛЬ IC-125-2-SP 4D. Для герметизации деформационных швов применяются ПВХ-гидрошпонки ТЕХНОНИКОЛЬ. Обустройство утепленной мягкой отмостки ТЕХНОНИКОЛЬ позволяет эффективно отводить атмосферную воду от сооружения и не допустить промерзания грунта.
