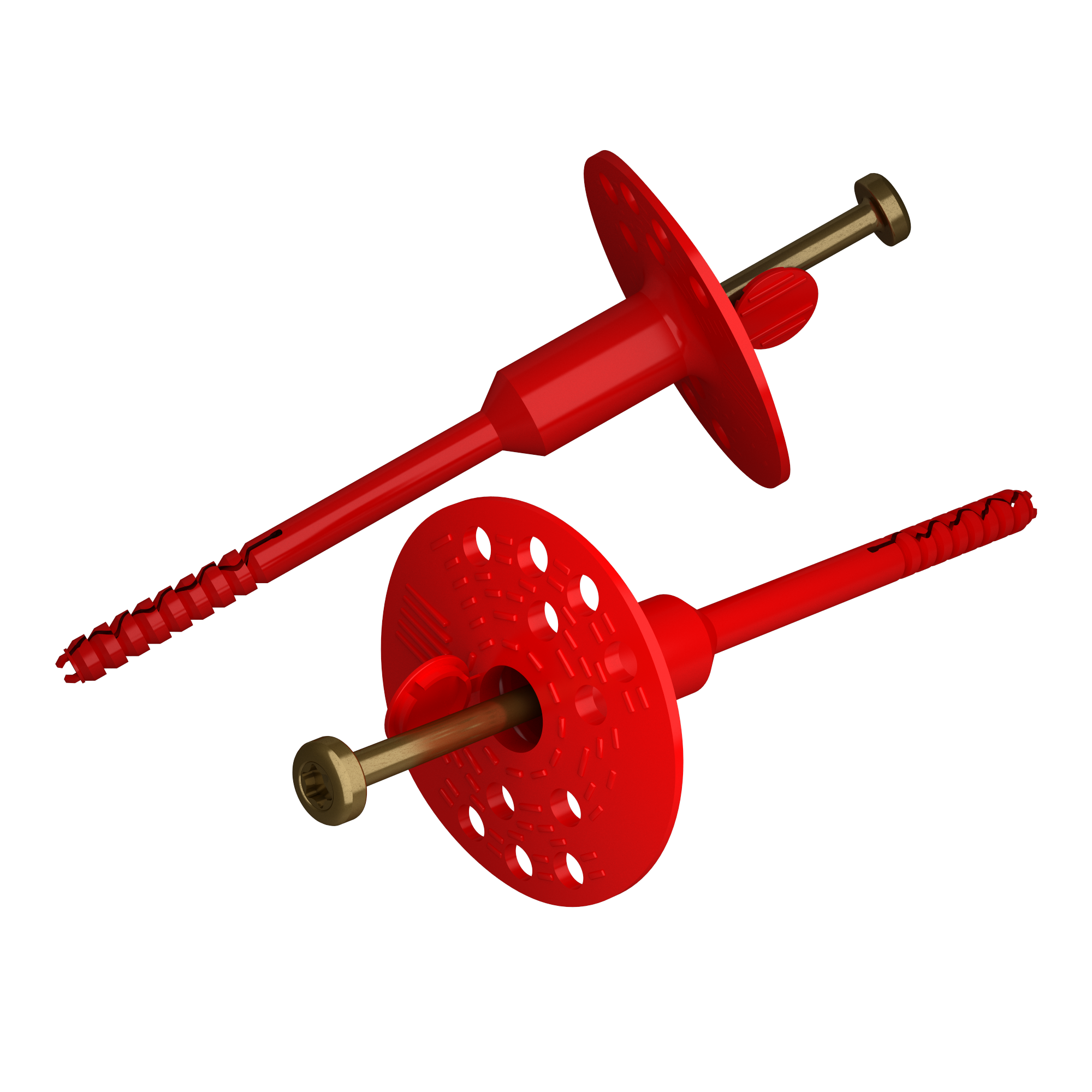

Фасадный крепеж TERMOCLIP® Стена ISOL MS
СТО 72746455-3.9.32-2024
Тарельчатый элемент с теплогидроизоляционной заглушкой
Тарельчатый дюбель для крепления теплоизоляции к несущему основанию выполнен из морозостойкого ударопрочного полиэтилена высокой плотности.
Закручивающийся распорный элемент выполнен из гальванической оцинкованной стали с резьбой и шлицом для закручивания.
Тарельчатый элемент с теплогидроизоляционной заглушкой.
Закручивающийся распорный элемент выполнен из гальванической оцинкованной стали с резьбой и шлицом для закручивания.
Тарельчатый элемент с теплогидроизоляционной заглушкой.
Область применения
Предназначен для крепления плит теплоизоляционного слоя к основанию из: бетона тяжелого, легкого, ячеистого; полнотелого и пустотелого керамического и силикатного кирпича; натурального камня; полнотелых и пустотелых искусственных бетонных блоках.
Расход тарельчатых анкеров на единицу площади фасада определяют с учетом расчетного сопротивления тарельчатого анкера вытягивающему усилию из основания, ветрового региона и типа местности, но не менее 5 шт./м2.
Закручивание распорного элемента выполняется только один раз при числе оборотов не более 400 об/мин.
Производство работ
При расчете необходимой длины дюбеля при монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя. Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM. Отверстие должно буриться сверлом диаметром 8 мм на глубину 20мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика. Монтаж осуществляется с использованием насадки Torx 30.
Хранение
Коробки должны храниться на поддонах, в закрытом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов.
Транспортировка
Транспортирование упаковок с крепежом следует производить в крытых транспортных средствах на поддонах в горизонтальном положении в соответствии с ГОСТ Р 58359-2019.
Упаковка
Дюбель упаковывается в картонную упаковку. Количества крепежа в упаковке зависит от длины телескопического крепежа.
Гарантийный срок хранения
Не более 12 месяцев с момента изготовления.
Входит в систему
Готовый комплект продуктов и комплектующих для разных типов конструкций. Так выгоднее и удобнее — все материалы в системе подходят друг к другу.
Сравните с аналогами
Фасадный крепеж TERMOCLIP® Стена 2 MH
-50
80
Красный
95; 115; 125; 135; 145; 165; 175; 195; 215; 225
-
-
-
-
-
Фасадный крепеж TERMOCLIP® Стена 2 PH
-50
80
Красный
95; 115; 125; 135; 145; 165; 175; 195; 215; 225
-
-
-
-
-
Фасадный крепеж TERMOCLIP® Стена ISOL MS
-50
80
Красный
120; 140; 160; 180; 200; 220; 240; 260; 280
-
-
-
-
-
Гибкая связь TERMOCLIP® 2МТ Е
-50
80
-
135; 155; 185; 225; 250; 275; 295; 310; 325; 350; 375; 400; 425; 450; 475; 490
-
-
-
-
-
Минимальная температура эксплуатации
Максимальная температура эксплуатации
Цвет тарельчатого дюбеля
Длина
Диаметр тарельчатого элемента
Длина винтового участка
Диаметр винтовой части
Диаметр
Длина (с учетом отгиба)
