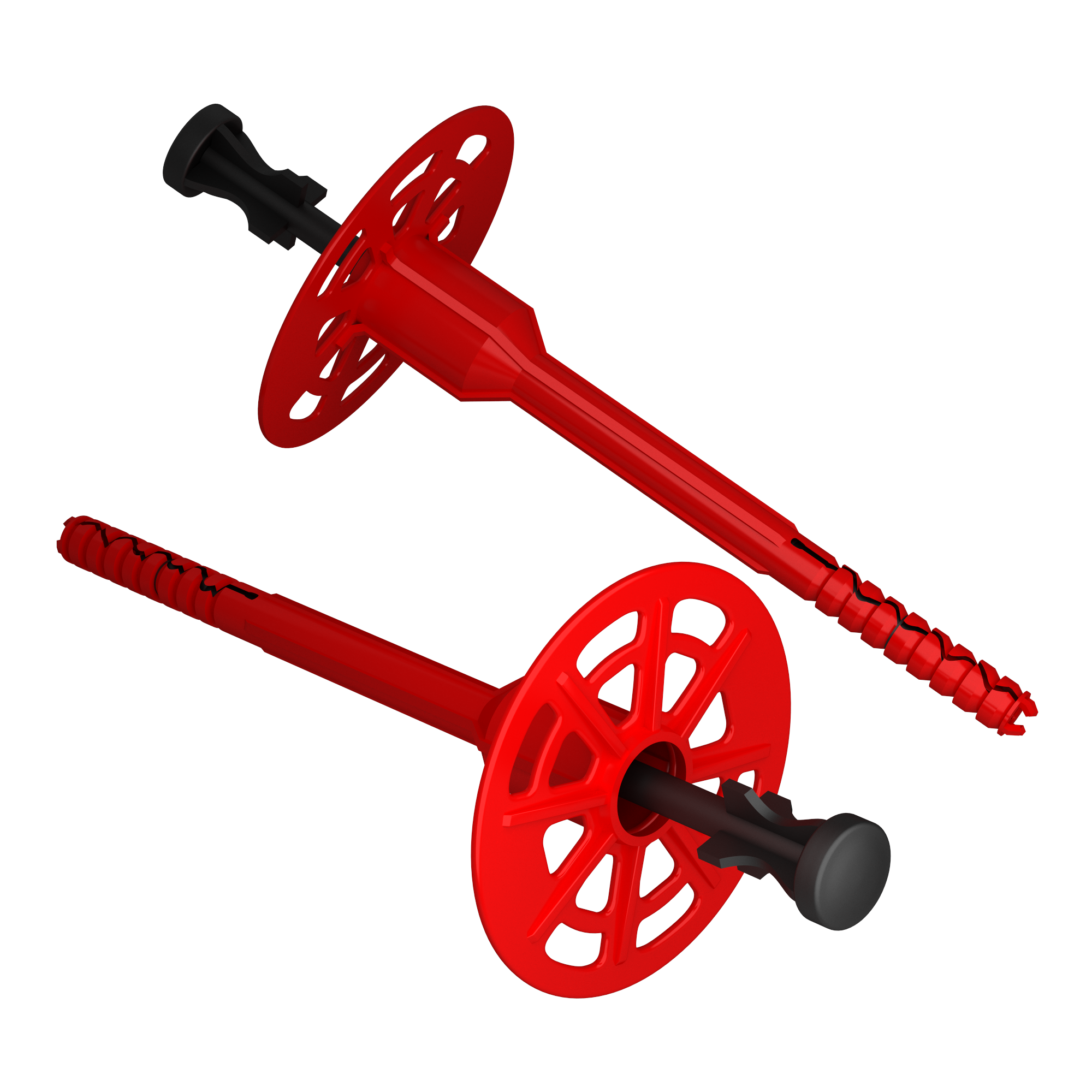

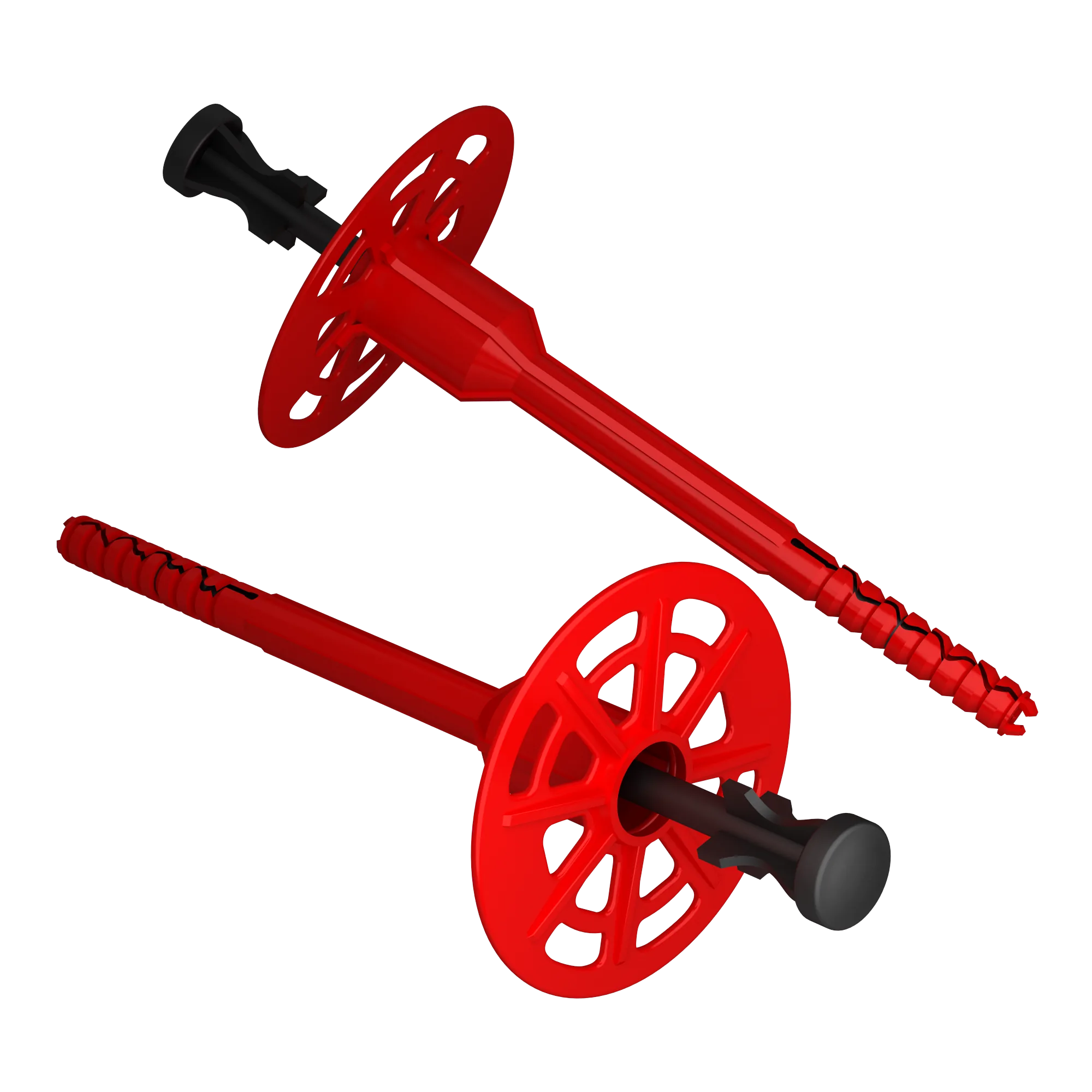

Фасадный крепеж TERMOCLIP® Стена 2 PH
СТО 72746455-3.9.32-2024
Тарельчатый дюбель с рёбрами ограничения глубины из морозостойкого полиэтилена с забивным распорным элементом из ударопрочного стеклонаполненного полиамида для крепления теплоизоляции к несущему основанию.
Тарельчатый дюбель для крепления теплоизоляции к несущему основанию выполнен из морозостойкого ударопрочного полиэтилена высокой плотности, с рёбрами ограничения глубины анкеровки.
Забивной распорный элемент выполнен из стеклонаполненного полиамида с термоизолирующей головкой.
Забивной распорный элемент выполнен из стеклонаполненного полиамида с термоизолирующей головкой.
Область применения
Предназначен для крепления плит теплоизоляционного слоя к основанию из: бетона тяжелого, легкого, ячеистого; полнотелого и пустотелого керамического и силикатного кирпича; натурального камня; полнотелых и пустотелых искусственных бетонных блоках.
Применяется в навесной фасадной системе (НФС) высотой здания до 16м. Для зданий высотой свыше 16м целесообразность применения определяется с учетом расчетного сопротивления тарельчатого анкера вытягивающему усилию из основания, ветрового региона и типа местности.
Сверление отверстий осуществляется с помощью перфоратора с отбойным воздействием специального сверла в плотные основания или с помощью дрели без воздействия в пустотные, щелевые, ячеистые основания.
Производство работ
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM. Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
Хранение
Коробки должны храниться на поддонах, в закрытом помещении или под навесом в горизонтальном положении на расстоянии не менее 1 м от отопительных приборов.
Транспортировка
Транспортирование упаковок с крепежом следует производить в крытых транспортных средствах на поддонах в горизонтальном положении в соответствии с ГОСТ Р 58359-2019.
Упаковка
Дюбель упаковывается в картонную упаковку. Количества крепежа в упаковке зависит от длины телескопического крепежа.
Гарантийный срок хранения
не более 12 месяцев с момента изготовления.
Входит в систему
Готовый комплект продуктов и комплектующих для разных типов конструкций. Так выгоднее и удобнее — все материалы в системе подходят друг к другу.
Быстрый просмотр
ТН-ФАСАД Вент
Система навесного вентилируемого фасада
Сравните с аналогами
Фасадный крепеж TERMOCLIP® Стена 2 MH
-50
80
Красный
95; 115; 125; 135; 145; 165; 175; 195; 215; 225
-
-
-
-
-
Фасадный крепеж TERMOCLIP® Стена 2 PH
-50
80
Красный
95; 115; 125; 135; 145; 165; 175; 195; 215; 225
-
-
-
-
-
Фасадный крепеж TERMOCLIP® Стена ISOL MS
-50
80
Красный
120; 140; 160; 180; 200; 220; 240; 260; 280
-
-
-
-
-
Минимальная температура эксплуатации
Максимальная температура эксплуатации
Цвет тарельчатого дюбеля
Длина
Диаметр тарельчатого элемента
Длина винтового участка
Диаметр винтовой части
Диаметр
Длина (с учетом отгиба)
