Жеке үйдегі еден жылуды әртүрлі жолмен жоғалтуы мүмкін. Егер бірінші қабаттың астында суық жертөле, жертөле немесе техникалық кеңістік болса, жеткіліксіз жылытылған жабын жылу шығынының көздерінің біріне айналады. Мұндай конструкцияларда жылу оқшаулау қалыңдығын дұрыс таңдау және материалды үй-жай жағынан және суық аймақтан ылғалдан қорғау маңызды. Бірақ үйдегі едендер жылуды сақтауға ғана жауап бермейді. Қабат аралық жабындар үй-жайлар арасындағы шудың берілуін азайтуы керек, ал жылытылмайтын шатыр астындағы жабын жоғарғы қабаттың тұрғын аймағында жылуды ұстап тұруы керек.
Жылыту әдісі негіздің түріне байланысты. Ағаш жабындарда тас мақта тіректер немесе арқалықтар арасына төселеді. Бұл жағдайда материал пайдалану жүктемесін қабылдамайды: оны арқалықтар мен төсеніштер көтереді. Темірбетон плитаға немесе тұтас негізге жылу және дыбыс оқшаулауы төсемнің астына төселеді, сондықтан мұнда жүктемемен жұмыс істеуге арналған плиталар қажет.
Осы міндеттердің әрқайсысы үшін ТЕХНОНИКОЛЬ-де дайын жүйелік шешімдер бар: жертөле үстіндегі еденге, суық шатыр астындағы жабынға, қабат аралық жабынға және темірбетон плита бойынша қалқымалы еденге арналған.
Сондай-ақ, жабынның орналасуын ескеру маңызды:
-
суық жертөле немесе жертөле үстіндегі негізгі міндет — жылу оқшаулау;
-
жылытылмайтын шатыр астында — жоғарғы қабаттағы үй-жайларда жылуды сақтау;
- тұрғын қабаттар арасында — ауа және соққы шуының берілуін азайту;
- темірбетон плита бойынша — төсемнің астына жылу және дыбыс оқшаулау қабатын орнату.
Жылу оқшаулау қалыңдығы құрылыс аймағына, ғимарат түріне, үй-жайдың мақсатына, жабын конструкциясына және температура-ылғалдылық режиміне байланысты.
Алдын ала есептеу үшін ТЕХНОНИКОЛЬ жылу техникалық калькуляторын пайдалануға болады. Онда көрсетіледі:
-
құрылыс қаласы;
-
ғимарат санаты;
- үй-жайдың температура-ылғалдылық режимі;
- құрылыс жүйесінің түрі;
- конструкция параметрлері.
Осы деректер негізінде калькулятор жылу беруге қажетті кедергіні және конструкциялық ерекшеліктерді ескере отырып, жылу оқшаулау қабатының ұсынылатын қалыңдығын анықтайды. Акустикалық шешімдер үшін қабаттардың қалыңдығы мен құрамын дайын жүйе бойынша таңдаған дұрыс, себебі дыбыс оқшаулауы материалдың қалыңдығына ғана емес, сонымен қатар бүкіл конструкцияның дұрыс жұмыс істеуіне де байланысты.
Дайын жүйе тас мақта маркасын ғана емес, сонымен қатар қалған қабаттардың құрамын да анықтайды: төсеніш, төсем, бу оқшаулау, гидро-желден қорғайтын мембраналар, бөлетін материалдар және жанасулар.
Шешім үш параметр бойынша таңдалады:
-
негіз түрі: ағаш арқалықтар немесе темірбетон плита;
-
жабынның орналасуы: жертөле үстінде, қабаттар арасында немесе шатыр астында;
- негізгі міндет: жылу оқшаулау, дыбыс оқшаулау немесе олардың үйлесімі.
Ағаш арқалықтар бойынша жабын
Техникалық жертөле немесе суық жертөле үстіндегі еден
Мұндай конструкция үшін ТН-ПЕРЕКРЫТИЕ Каркас жүйесі қолданылады. Арқалықтардың төменгі жағынан тірек қаңқасы орнатылады және супердиффузиялық пленка монтаждалады. Ол жылытқышты суық кеңістік жағынан қорғайды және сонымен бірге конструкцияға су буын шығаруға мүмкіндік береді.

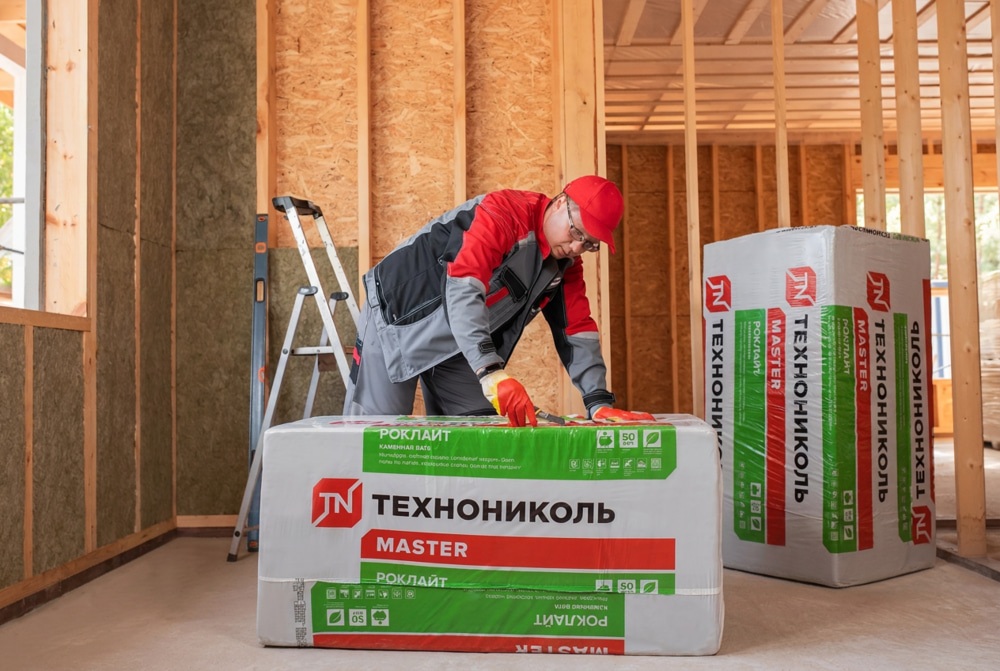

РОКЛАЙТ плиталары арқалықтар арасына саңылаусыз тіреліп орнатылады. Материал ағаш элементтерге тығыз жанасуы керек, бірақ мыжылмауы керек.
Жылы үй-жай жағынан жылытқыштың үстіне ТЕХНОНИКОЛЬ МАСТЕР БАРЬЕР 4.0 бу оқшаулау пленкасы төселеді. Осыдан кейін қара еден және тұтас төсеніш жасалады. Мұндай рет жылытқышты үй-жай жағынан ылғалданудан қорғауға және оның жылу оқшаулау қасиеттерін сақтауға көмектеседі.
Суық шатыр астындағы жабын
Жылытылмайтын шатыр астындағы жабын үшін ТН-ПЕРЕКРЫТИЕ Каркас Чердак жүйесі қолданылады.

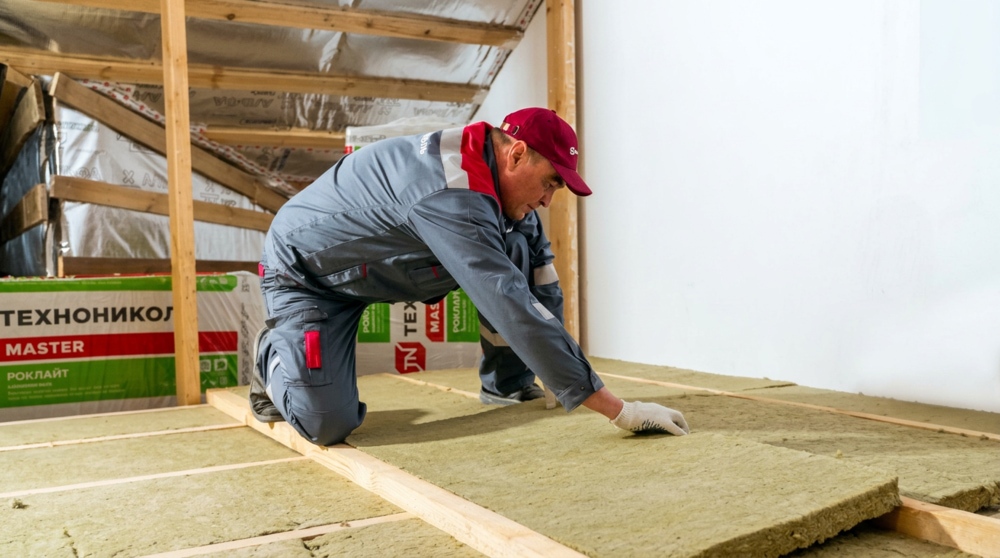

Жылы үй-жай жағынан ТЕХНОНИКОЛЬ МАСТЕР БАРЬЕР 4.0 бу оқшаулау пленкасы орнатылады. Ол тұрғын аймақтан жылытқышқа су буының түсуін шектейді. РОКЛАЙТ плиталары арқалықтар арасына тірек қаңқасына төселеді. Үстінен жылытқыш ТЕХНОНИКОЛЬ АЛЬФА ТОП гидро-желден қорғайтын пленкамен жабылады. Содан кейін шатырдың қара төсеніші жасалады.
Конструкцияны ылғал алмасу бойынша жұмыс істейтіндей етіп қалдыру және мембраналарды сәйкес келмейтін қасиеттері бар материалдармен алмастырмау маңызды.
Ағаш арқалықтар бойынша қабат аралық жабын

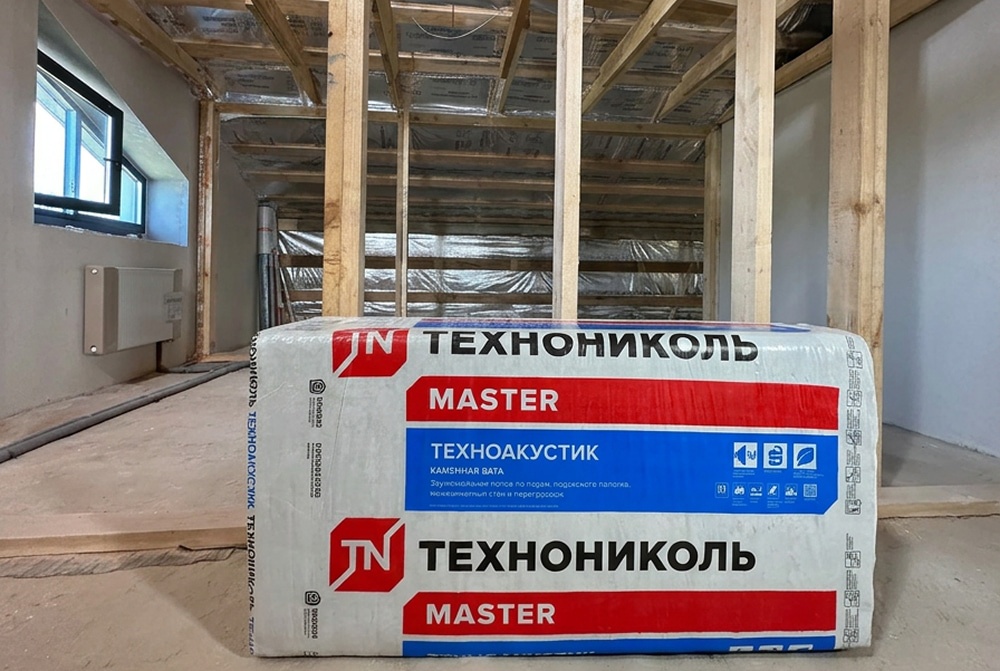

Қабат аралық жабындар үшін ТН-ПЕРЕКРЫТИЕ Каркас Акустик Проф жүйесі қолданылады. ТЕХНОАКУСТИК плиталары арқалықтар арасына орнатылады. Олар дыбыс жұтатын қабат ретінде жұмыс істейді және ауа шуының берілуін азайтуға көмектеседі.
Арқалықтардың үстіне қара еден жасалады, содан кейін ТЕХНОФЛОР СТАНДАРТ плиталары төселеді және қалқымалы еденнің құрама төсемі орнатылады.
Қабаттардың үйлесімі акустикалық әсер береді. Сондықтан РОКЛАЙТ-ты ТЕХНОАКУСТИК-ке кәдімгі жабында ауыстыру жеткіліксіз: ауа және соққы шуының азаюын бүкіл жүйе қамтамасыз етеді.
Монтаждау кезінде арқалықтар арасында орналасқан плиталарға басуға болмайды. Жүктемені арқалықтар, тіректер, уақытша төсеніш немесе дайын негіз қабылдауы керек.
Темірбетон плита бойынша қалқымалы еден
Темірбетон плита бойынша еденді орнату үшін ТН-ПОЛ Акустик Проф жүйесі қолданылады. Алдымен негізді тазартады және тегістейді, себебі биіктік айырмашылықтары, төмпешіктер плиталарды тығыз төсеуге кедергі келтіріп, конструкцияның жұмысын нашарлатуы мүмкін.

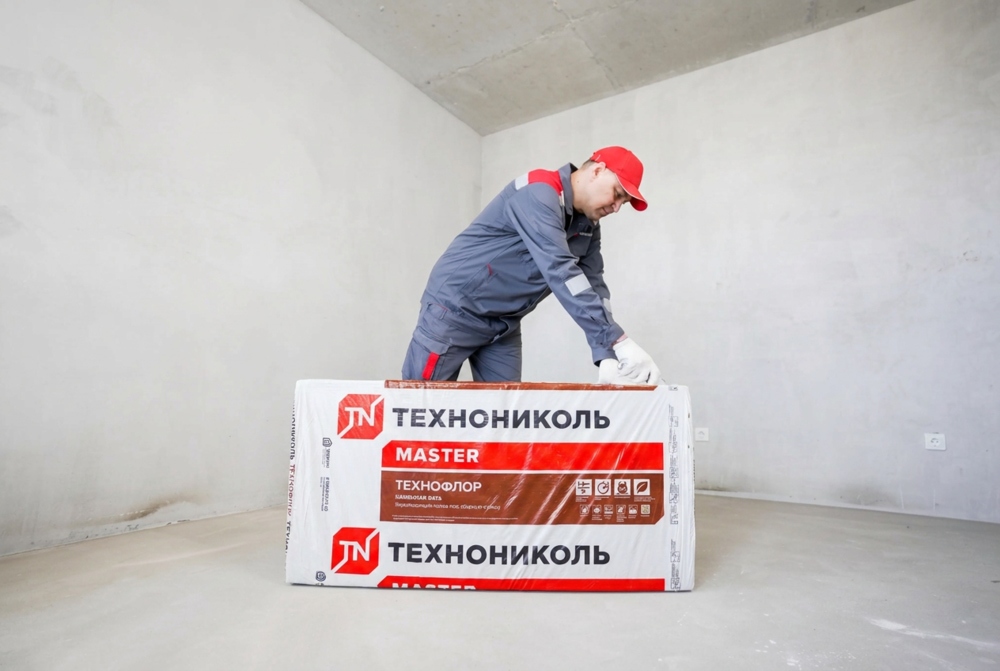

Үй-жайдың периметрі бойынша ТЕХНОФЛОР СТАНДАРТ жолақтары орнатылады. Олар болашақ төсемді қабырғалар мен қалқалардан бөліп, қатты акустикалық байланыстарды болдырмайды.

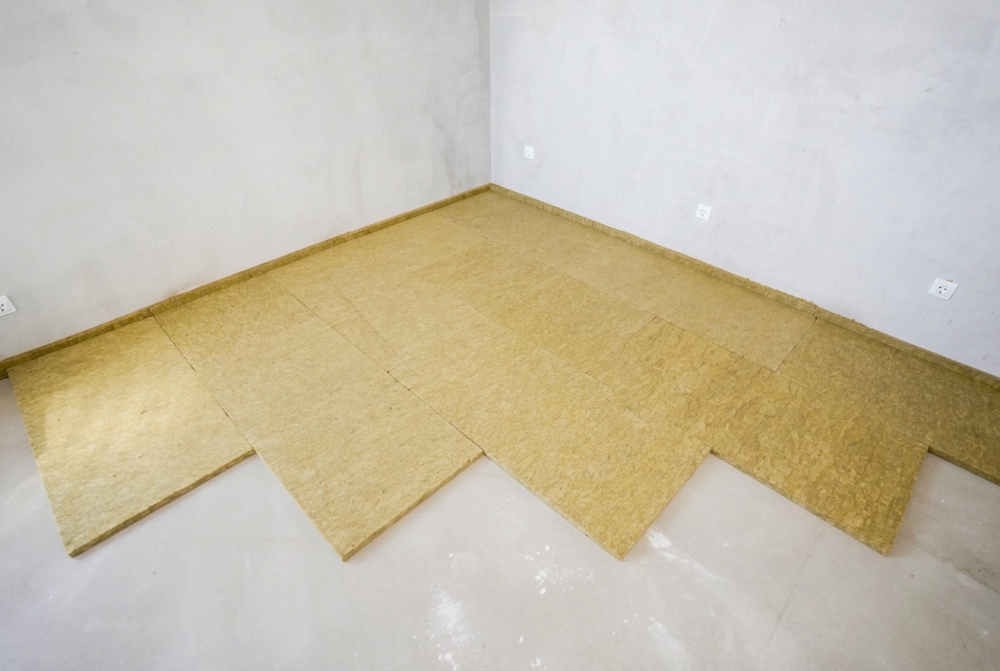

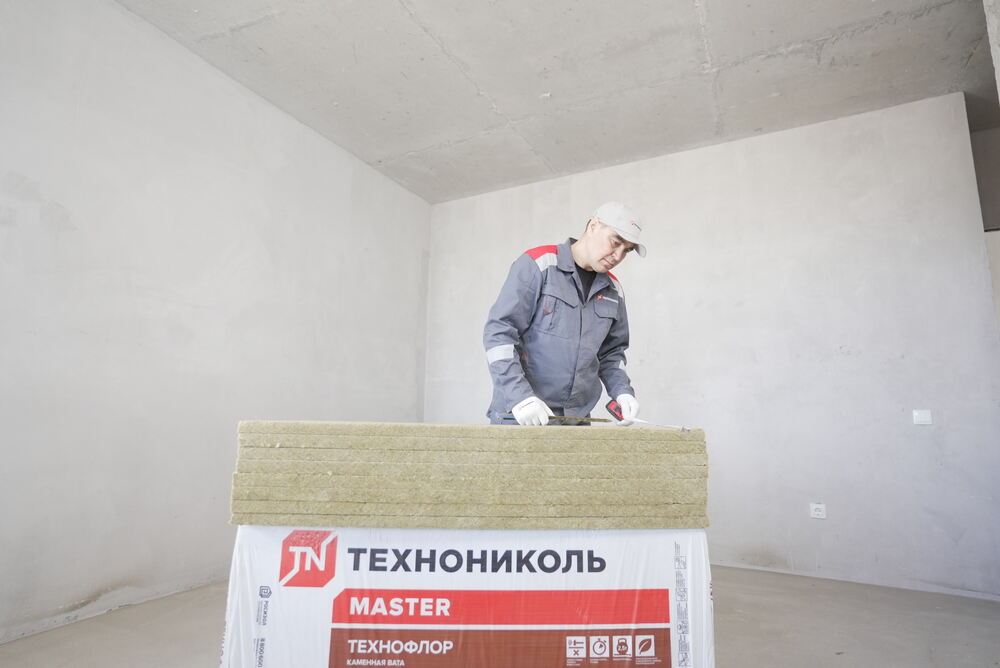

Негізгі ТЕХНОФЛОР СТАНДАРТ плиталары еденнің бүкіл аумағына тігістерді ығыстыра отырып төселеді. Плиталар арасында саңылаулар болмауы керек.
Цемент-құмды төсемді немесе суық аймақ үстіндегі еденді орнату кезінде жылу оқшаулау қабаты бөлетін пленкамен жабылады. Содан кейін құрама немесе арматураланған цемент-құмды төсем жасалады.
Төсемнің ұсынылатын қалыңдығы:
-
құрама үшін — кемінде 20 мм;
-
цемент-құмды үшін — кемінде 40 мм.
Төсем беріктік жинағаннан кейін, әрлеу жабынын орнатуға кірісуге болады.
Сондай-ақ, плиталар арасында саңылаулар қалдырмау, жылытқышты нормадан тыс қыспау және арқалықтар арасына төселген материалдың үстінен жүрмеу маңызды.
Тас мақта мөлшері үй-жайдың ауданына, плиталардың өлшемдеріне, қабаттар санына және кесуге арналған қорға байланысты.
Суық аймақ үстіндегі жабынды жылу оқшаулау үшін алдымен жылытқыштың есептік қалыңдығы анықталады. Мұны ТЕХНОНИКОЛЬ калькуляторлары арқылы жасауға болады.
Акустикалық конструкциялар үшін дайын жүйенің құрамына назар аударған дұрыс, себебі нәтиже плиталардың қалыңдығына ғана емес, сонымен қатар барлық қабаттардың дұрыс үйлесуіне де байланысты.
Сатып алу алдында анықтау қажет:
-
негіз түрі: ағаш арқалықтар немесе темірбетон плита;
-
жабынның орналасуы;
- негізгі міндет: жылу оқшаулау, дыбыс оқшаулау немесе кешенді шешім;
- жылыту ауданы;
- материалдың қалыңдығы;
- қабаттар саны;
- бу оқшаулау, мембраналар, пленкалар және төсемге арналған материалдардың қажеттілігі.
